YueLi je eden od kitajskih proizvajalcev stebla čelnih rezkarjev BTER, ki ponuja odlično kakovost po konkurenčni ceni. Vas prosimo, da stopite v stik.
Kot eden od profesionalnih visokokakovostnih proizvajalcev stebla čelnih rezkarjev BTER ste lahko prepričani, da boste pri YueLi kupili steblo končnih rezkarjev BTER, mi pa vam bomo ponudili najboljšo poprodajno storitev in pravočasno dostavo.
BT30/40/50ER

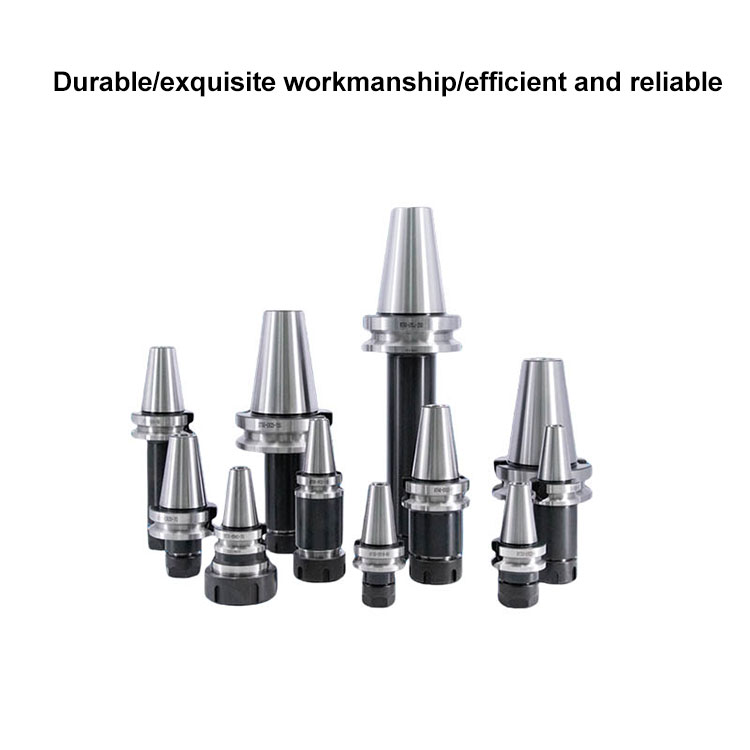

Vzdržljiv/izvrstna izdelava/učinkovit in zanesljiv
Visokofrekvenčna natančnost kaljenja, bolj vzdržljive specifikacije so popolne

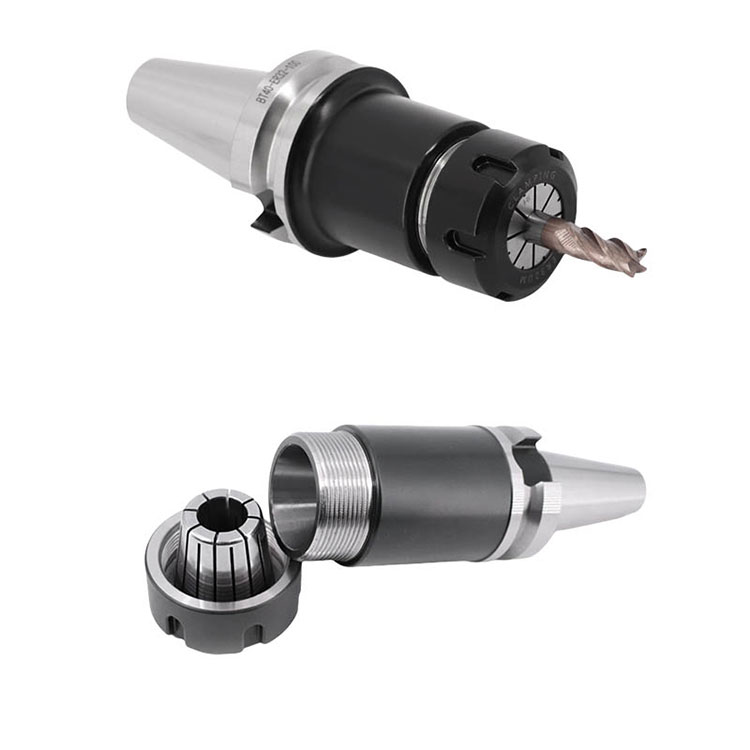

Izdelek: držalo za vpenjanje NT-ER
Specifikacija: BT30/40/50
Model: ER11/16/20/25/32/40
Material: 40Cr
Ročaj orodja enkrat vpet, visoka koncentričnost, visoka trdnost po vroči obdelavi in visokotemperaturni obdelavi, z določeno stopnjo prožnosti in plastičnosti.
Visoko natančno brušenje notranjih lukenj, celotna končna obdelava je primerna za zahteve obdelave visoko natančnih obdelovalnih strojev, natančnost udarcev <0,003
Niti izdelka izpolnjujejo zahteve nacionalnih standardov, redne inšpekcijske kvalificirane niti so čiste in gladke, brez zob brez robov, tvorijo tehnologijo proizvodnje
01 Potresna upogibna odpornost
Uporaba visokokakovostnega jekla, ki ga ni enostavno deformirati, da se zagotovi stabilnost natančnosti
02 Podaljšanje pričakovane življenjske dobe
Napredna peč za vakuumsko kaljenje lahko izvede karbonitriranje, izboljša trdoto in podaljša življenjsko dobo orodne vrstice
03 Natančna stabilnost
Odlična izdelava, visoka koncentričnost, dober učinek obdelave, izboljša učinkovitost obdelave
Specifikacija |
L |
L1 |
d1 |
d2 |
d3 |
T |
Utež |
BT30XER16-70 |
118.4 |
70 |
28 |
16 |
28 |
M10-1,5P |
0.55 |
BT30XER16-100 |
148.4 |
100 |
28 |
16 |
28 |
M10-1,5P |
0.80 |
BT30XER16-120 |
168.4 |
120 |
28 |
16 |
28 |
M10-1,5P |
0.95 |
BT30XER20-70 |
118.4 |
70 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-100 |
148.4 |
100 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-135 |
183.4 |
135 |
34 |
20 |
34 |
M12x1,75P |
1.15 |
BT30XER25-70 |
118.4 |
70 |
42 |
25 |
42 |
M16x2,0P |
0.70 |
BT30XER25-135 |
183.4 |
135 |
42 |
25 |
42 |
M16x2,0P |
1.45 |
BT30XER32-70 |
118.4 |
70 |
50 |
32 |
45 |
M16x2. VKLOP |
0.85 |
BT30XER32-100 |
148.4 |
100 |
50 |
32 |
45 |
M16x2,0P |
1.00 |
BT30XER40-80 |
128.4 |
80 |
63 |
40 |
53 |
M16x2.OP |
1.10 |
BT40XER16-70 |
135.4 |
70 |
28 |
16 |
28 |
M10x1,5P |
1.20 |
BT40XER16-100 |
165.4 |
100 |
28 |
16 |
28 |
M10x1,5P |
1.30 |
BT40XER16-125 |
190.4 |
125 |
28 |
16 |
28 |
M10x1,5P |
1.36 |
BT40XER16-150 |
215.4 |
150 |
28 |
16 |
28 |
M10x1,5P |
1.54 |
BT40XER20-70 |
135.4 |
70 |
42 |
20 |
34 |
M12x1,75P |
1.40 |
BT40XER20-100 |
170.4 |
100 |
42 |
20 |
34 |
M12x1,75P |
1.50 |
BT40XER20-135 |
200.4 |
135 |
42 |
20 |
34 |
M12x1,75P |
1.70 |
BT40XER20-150 |
215.4 |
150 |
42 |
20 |
34 |
M12x1,75P |
1.80 |
BT40XER25-70 |
135.4 |
70 |
50 |
25 |
42 |
M16x2.OP |
1.30 |
BT40XER25-90 |
155.4 |
90 |
50 |
25 |
42 |
M16x2.OP |
1.50 |
BT40XER25-125 |
190.4 |
125 |
50 |
25 |
42 |
M16x2.OP |
1.90 |
BT40XER25-150 |
215.4 |
150 |
50 |
25 |
42 |
M16x2.OP |
2.25 |
BT40XER32-70 |
135.4 |
70 |
50 |
32 |
50 |
M16x2.OP |
1.30 |
BT40XER32-100 |
165.4 |
100 |
50 |
32 |
50 |
M16x2.OP |
1.70 |
BT40XER32-150 |
215.4 |
150 |
50 |
32 |
50 |
M16x2.OP |
2.5 |
BT40XER40-80 |
145.4 |
80 |
63 |
40 |
63 |
M16x2.OP |
1.50 |
BT40XER40-100 |
165.4 |
100 |
63 |
40 |
63 |
M16x2.OP |
2.05 |
BT40XER40-120 |
185.4 |
120 |
63 |
40 |
63 |
M16x2.OP |
2.50 |
BT40XER40-150 |
215.4 |
150 |
63 |
40 |
63 |
M16x2.OP |
3.10 |
BT40XER50-85 |
145.4 |
85 |
78 |
50 |
59 |
M24x2,0P |
1.70 |
BT40XER50-100 |
165.4 |
100 |
78 |
50 |
59 |
M24x2,0P |
2.10 |
Opomba (L: skupna dolžina L1: dolžina sprednjega konca d1: dimenzija zunanjega kroga sprednjega dela d2: sprednji konec ER)
