Jedro vzorčenja zunaj drsnega volana

V celoti samodejni avtomatični stroj za snemanje hladnega jedra. Horizontalno ločitev plesni

◆ Uvod v opremo:

[Popolnoma avtomatski strelski stroj za hladno jedro. Horizontalno ločitev plesni]

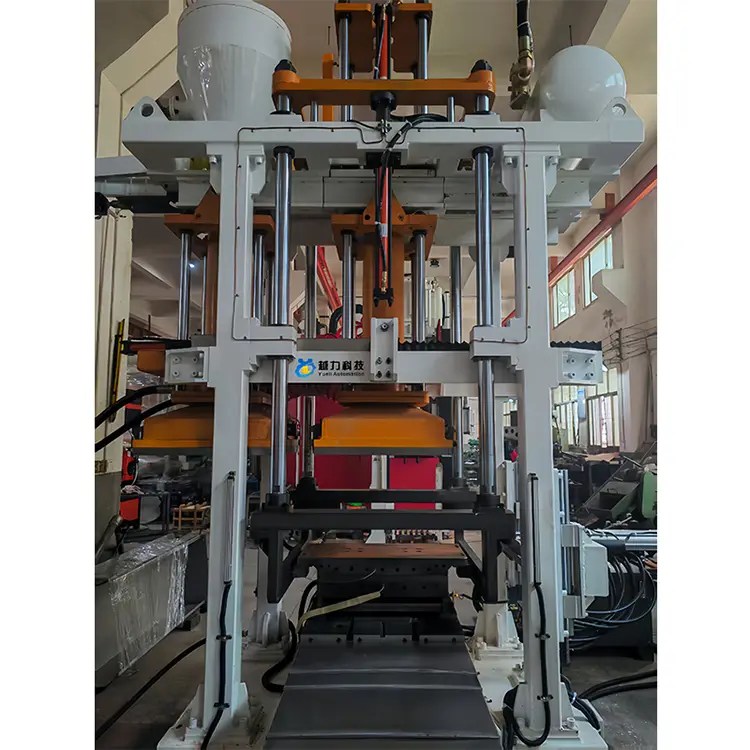

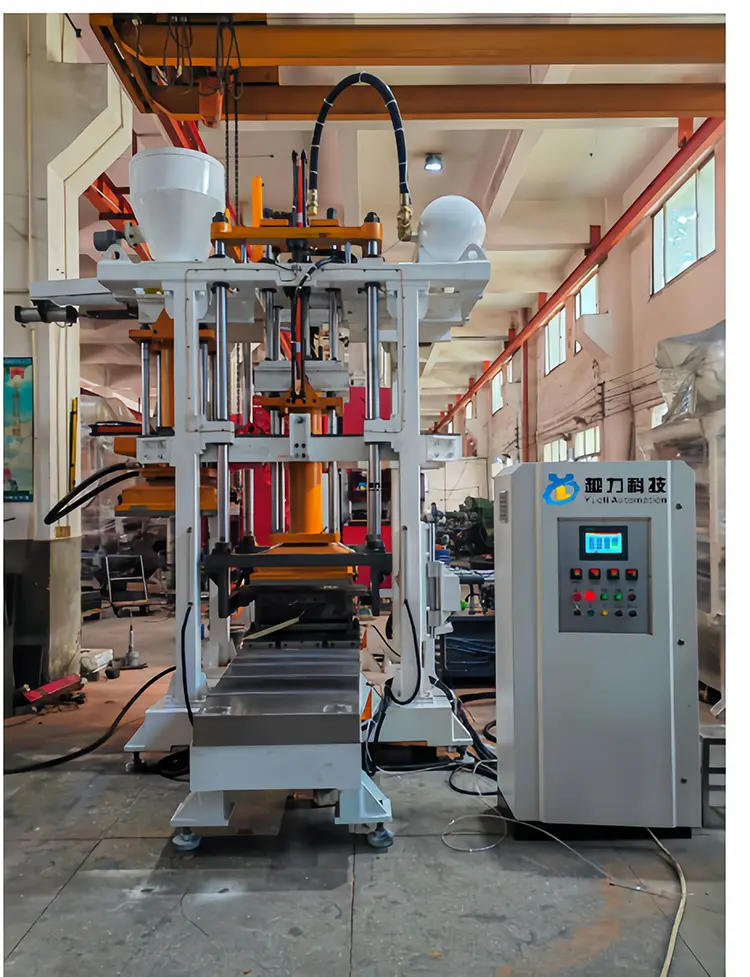

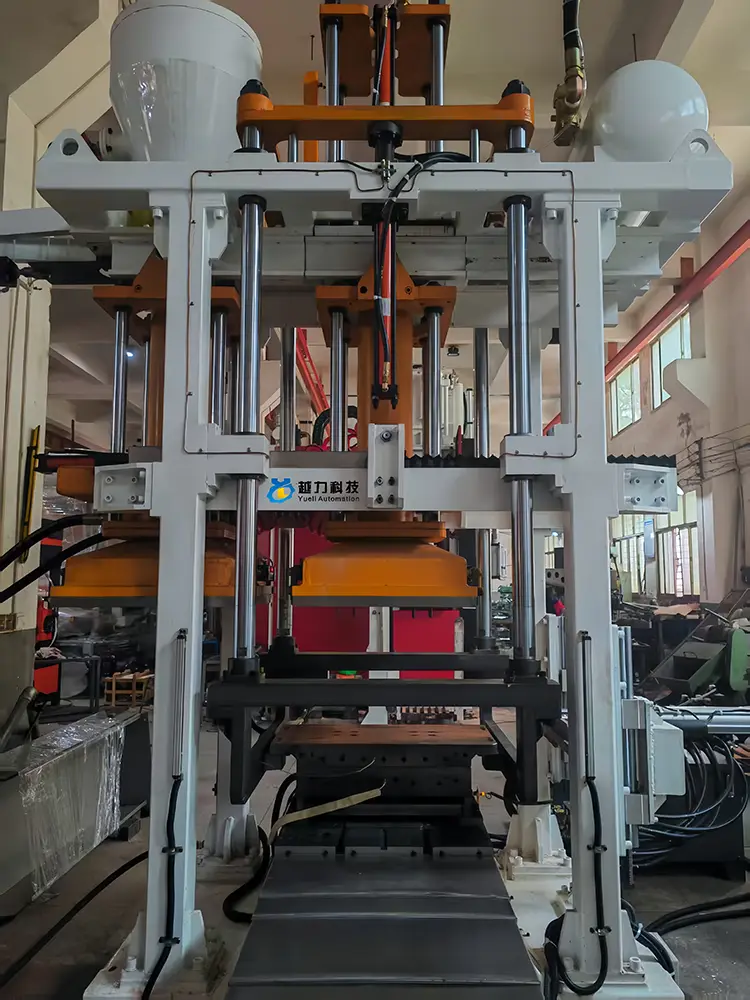

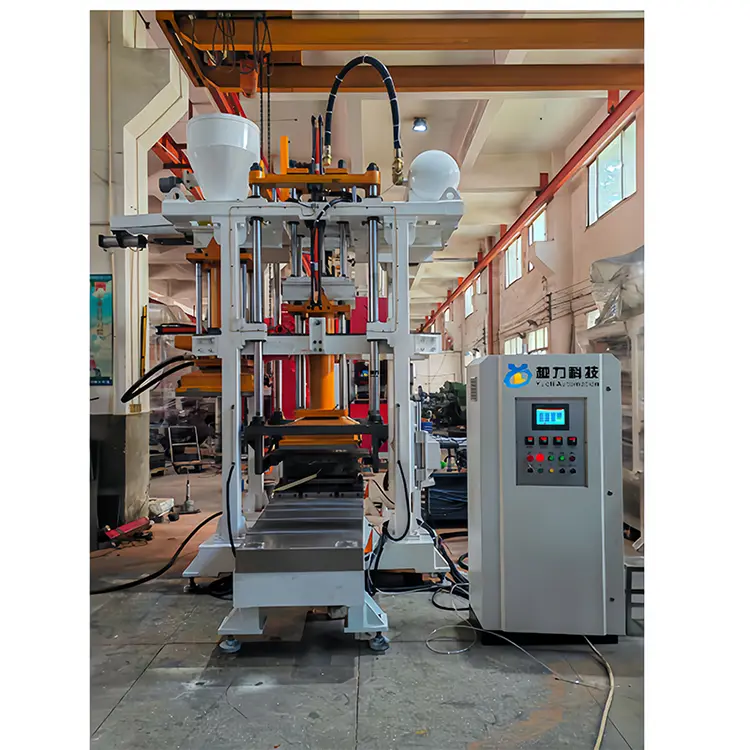

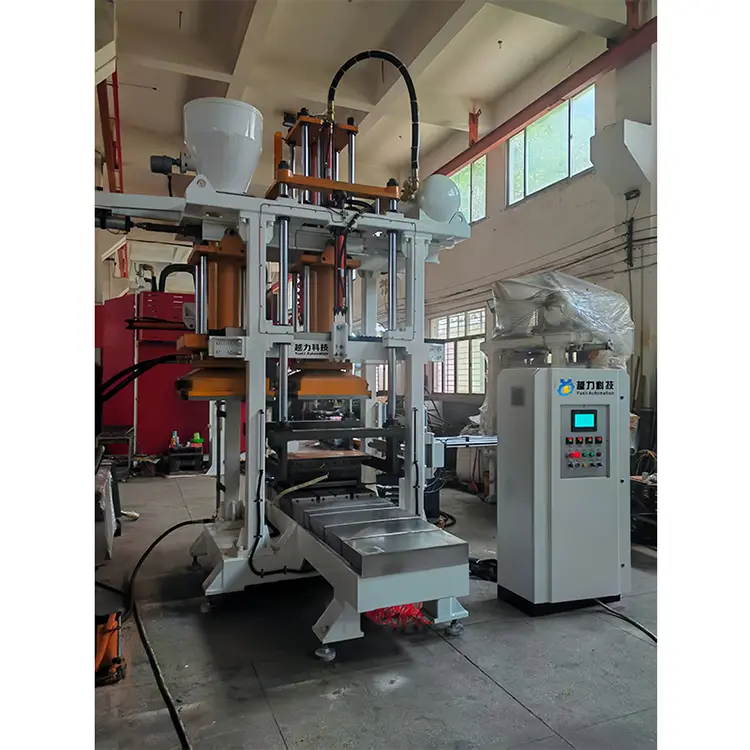

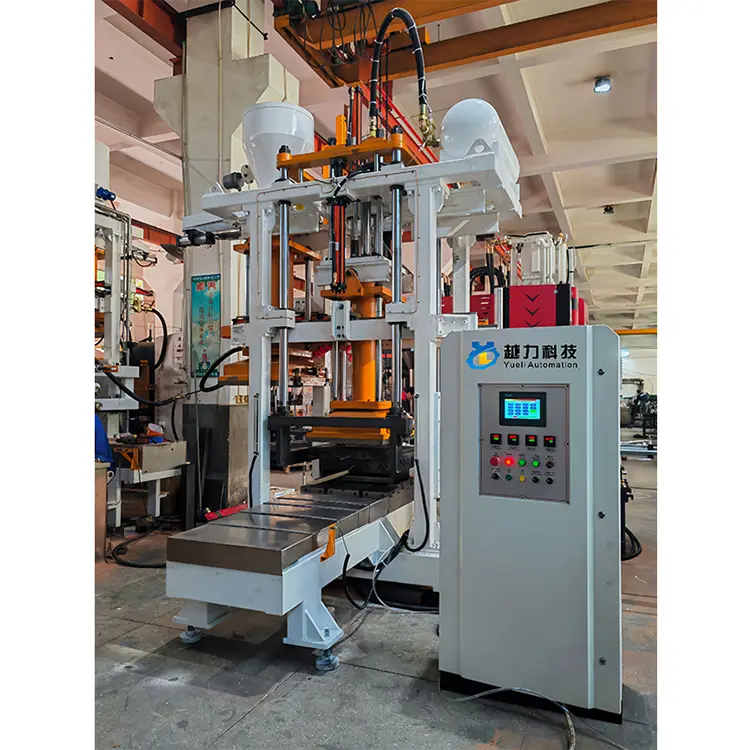

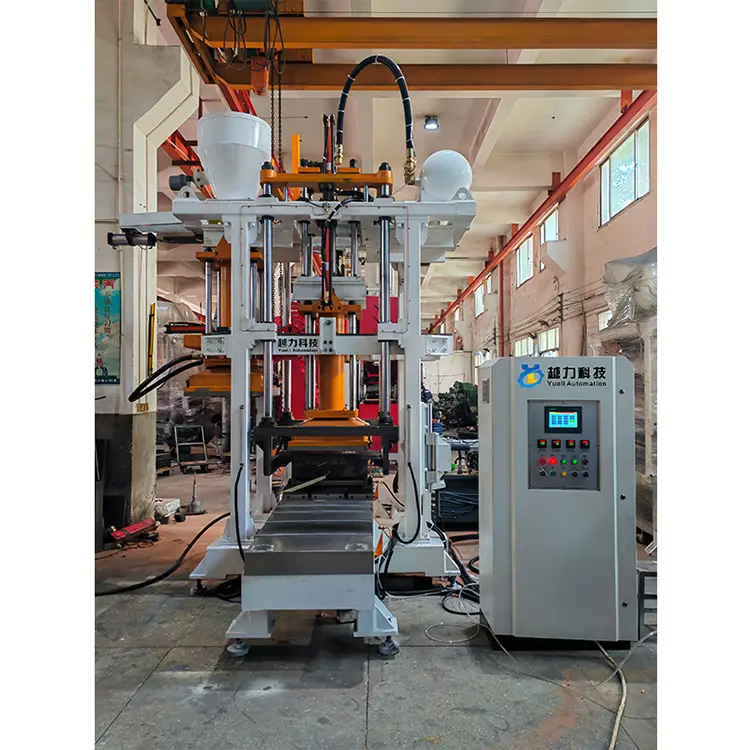

YL1080H-40A Popolnoma avtomatski strelski stroj za hladno jedro [odlično navpično streljanje s peskom. "Vodoravno ločitev plesni.

Programirani PLC programski sistem programa. Servo Precision Hydravlični sistem. Odstranjevanje jedra z zunanje strani linearnega vodilnega drsnega stroja. Dodatek indukcijskega peska dvigala

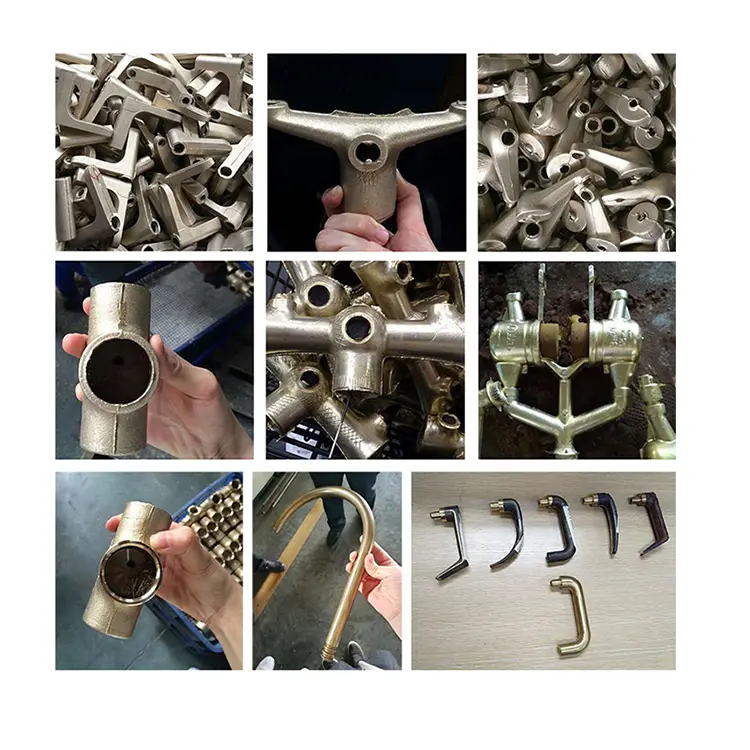

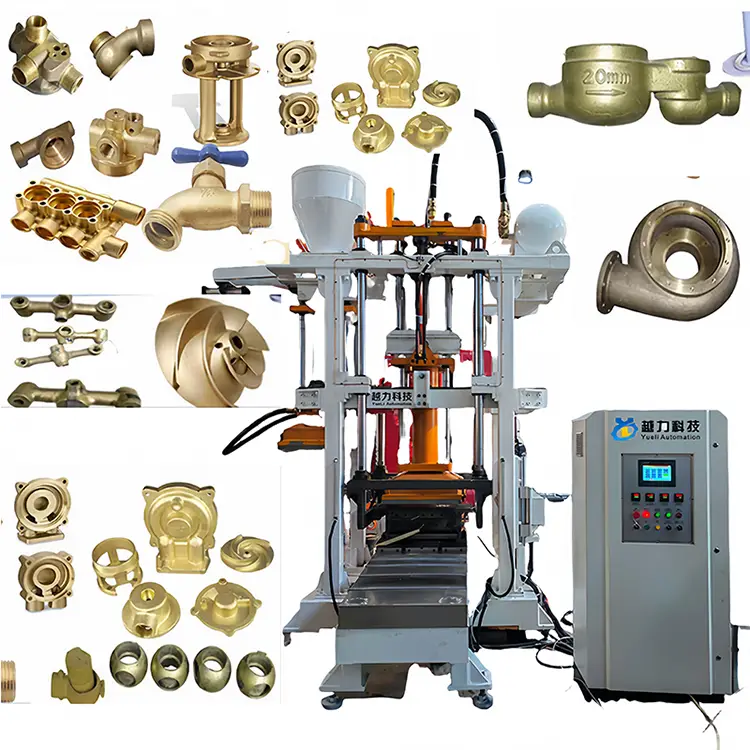

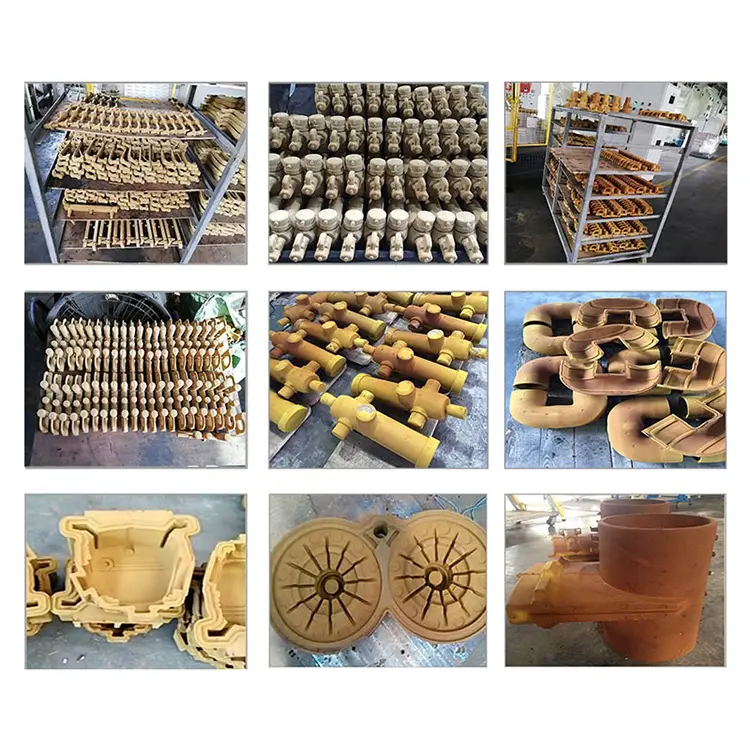

Popolnoma avtomatski strelski stroj za hladno jedro (horizontalno razplet plesni) ima tudi odlično navpično streljanje s peskom. Vodoravno ločitev kalupa. Precision linearni vodnik spodnjega kalupa se odstrani za odvzem jedra. Inteligentni začuden stroj za dodajanje peska, popolnoma samodejno/ročno delovanje opreme za izdelavo jedra hladnega jedra, deluje na načelu vbrizgavanja mešanega surovega peska v jedro, piha plin in nato hitro utrjevanje, s čimer dosežete tesno in gladko površino. Visokokakovostni izdelki za jedro peščene jedra z natančnimi dimenzijami se pogosto uporabljajo v panogah, kot so zaščita pred ognjem ventila, vlivanje kalupa iz litega železa in natančno vlivanje novih zlitin energijskih aluminije.

◆ Specifikacije in modeli glavne opreme

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Glavne funkcije opreme [YL1080H-40A Hladno jedro. "Jedro vzorčenje zunaj drsnega volana.

1. Odlično navpično peskanje. Vodoravno ločitev plesni. Nemški sistem za nadzor Siemens

2. Inovanance Servo Precision Hydravlični sistem, Tajvan Airtac Precision Pneumatski sistem

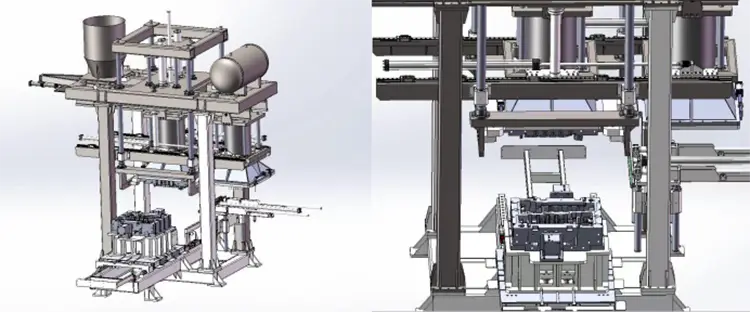

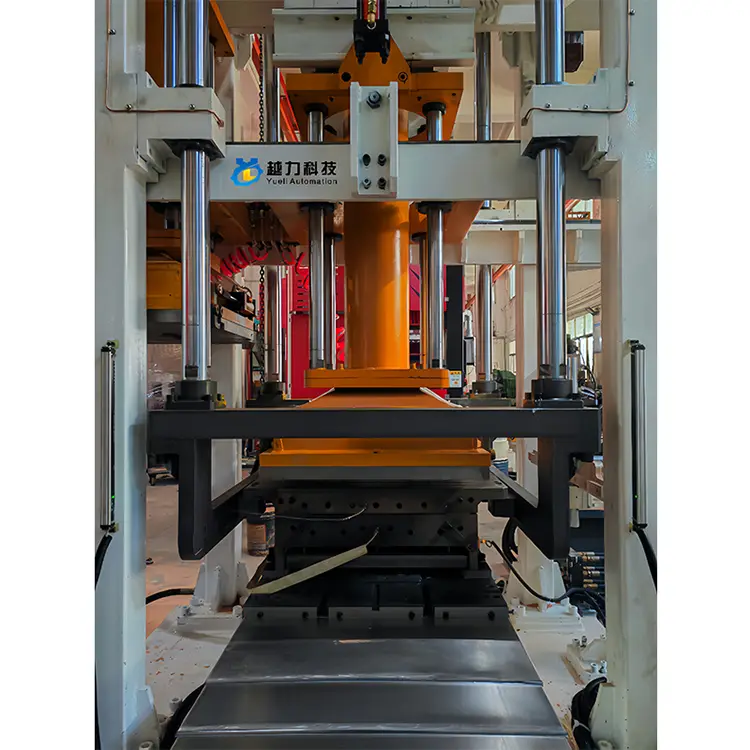

3. Jedro je odvzeto z zunanjega linearnega vodilnega drsnega stroja spodnje matrice in uporabljen je inteligentni zatični stroj za dodajanje peska

4. Visokokakovojno prijazen stroj za litje z integriranim dizajnom odstranjevanja dima in prahu za celotno ploščo opreme

◆ Tehnični parametri glavne opreme [YL1080H-40A Hladno jedro] "Vzorčenje jedra zunaj drsnega volana.

◆ Delovni postopek opreme [Hladno jedro YL1080H-40A. "Jedro vzorčenje zunaj drsnega volana.

Spodnji vnos v vnos plesni → Zapiranje plesni [tlak navzdol] → Vnos kombiniranega modula [Modul za vlečenje jedra] → Vbrizgava glave peska → Vbrizganje peska Glava tlak Tlak Tlak → Vbrizgavanje peska → Vbrizgava glave peska → Vbrizgavanje peska → Vbrizgavanje glave peska (ponastavitev)/vbrizgavanje glave zraka → Navoja glave peska → Navoja glave peska → Navoja glave peska/Molp.

Strganje peska (čistilni pesek) → Tlak navzdol glave za vbrizgavanje zraka → Vbrizgavanje zraka → Utrjevanje peščenega jedra → Povračanje kombiniranega modula (odstranjevanje jedra in ponastavitev) → Top kalup (pesek, ki ostane v kalupu) → Prvo odpiranje odpiranje 20-50 mm (Retaction Repecting Repecting Retting → Air Repting Glavno vožnjo → Air-Air Inship Glavno vožnjo → Air-Air Injerjiranje → Air-Air Injarsko vožnjo z glavo, ki se ukvarja z molzom) → Drugi odpiranje) → Drugi odpiranje molža) → Drugič odpiranje molža) → Drugič za zamrzovanje molk-Air-Air-Air-Injerji. → Spodnjo zgornjo jedro (odstranjevanje peščenega jedra) → Odstranjevanje jedra zunaj stroja → ⒆ Čas odstranjevanja varnega jedra → ⒇ Spodnja ponastavitev zgornjega jedra

◆ Konfiguracija opreme [Hladno jedro YL1080H-40A. "Jedro vzorčenje zunaj drsnega volana.

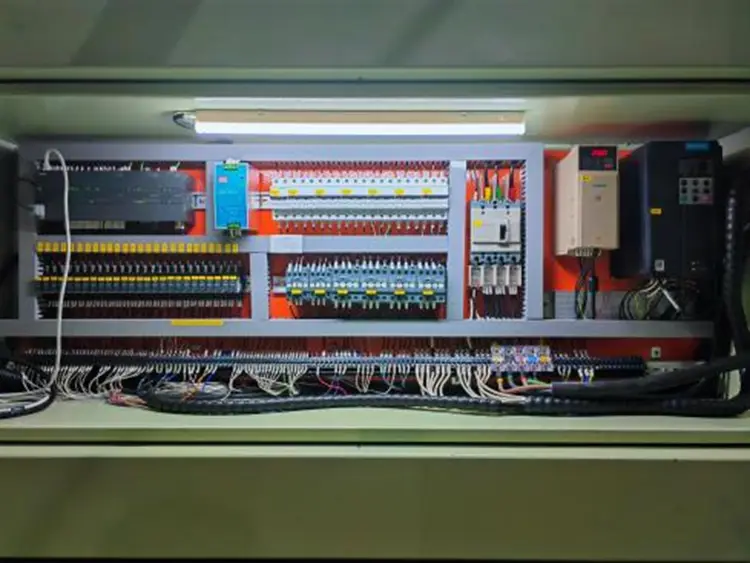

1. Električni krmilni sistem: Visokokakovostni sistem Električnega krmiljenja iz Siemens of Nemčije (zaslon na dotik in vrsta programa)

SIEMENS serije Visokokakovostni gumbi [START BUTTON, ROTATION GOORDICA]

2. Hidravlični sistem: Huichuan Servo Precision Stepless Hitrost spreminjanje hidravličnega sistema, tajvanske blagovne znamke Hidravlične komponente

3. Pnevmatski sistem: Tajvan Airtac Precision Pneumatski sistem [jeklenke. Elektromagnetni ventil. Procesor zračnega vira

4. Sistem za atomizacijo: Čisti uvoženi japonski sistem zdravljenja z natančnostjo SMC. SMC jedrne pnevmatske komponente

5. Električne naprave z nizko napetostjo: Snyder nizkonapetostni električni aparati. Stikalo bližine Omrona. Tajvan mingwei stikalo

5. Varnostni nadzor: gibljivi deli odpiranja in zapiranja so opremljeni z induktivnimi varnostnimi svetili

6. Sistem mazanja: Glavni gibljivi deli kalupa za odpiranje in zapiranje so opremljeni s sistemom za samodejno mazanje olja

7. Prikaz tlaka: Akcijski tlak opreme in tlak peska se prikazujeta neodvisno

8. Videz opreme: praškasti premaz in lak za peko. Obdelava površinske barve visokega cenovnega razreda

◇ Druge podrobne konfiguracije:

[1] PLC zaslon na dotik: Siemens, Nemčija

[2] Procesor programskega centra: Siemens, Nemčija

[3] stikalo s tipkami: Siemens, Nemčija

[4] AC kontaktor: Schneider

[5] Rele: Schneider

[6] Stikalo bližine Omron

[7] Sklad za napajanje: Mingwei, Tajvan

◆ Glavne značilnosti in prednosti opreme [Hladno jedro YL1080H-40A. "Jedro vzorčenje zunaj drsnega volana.

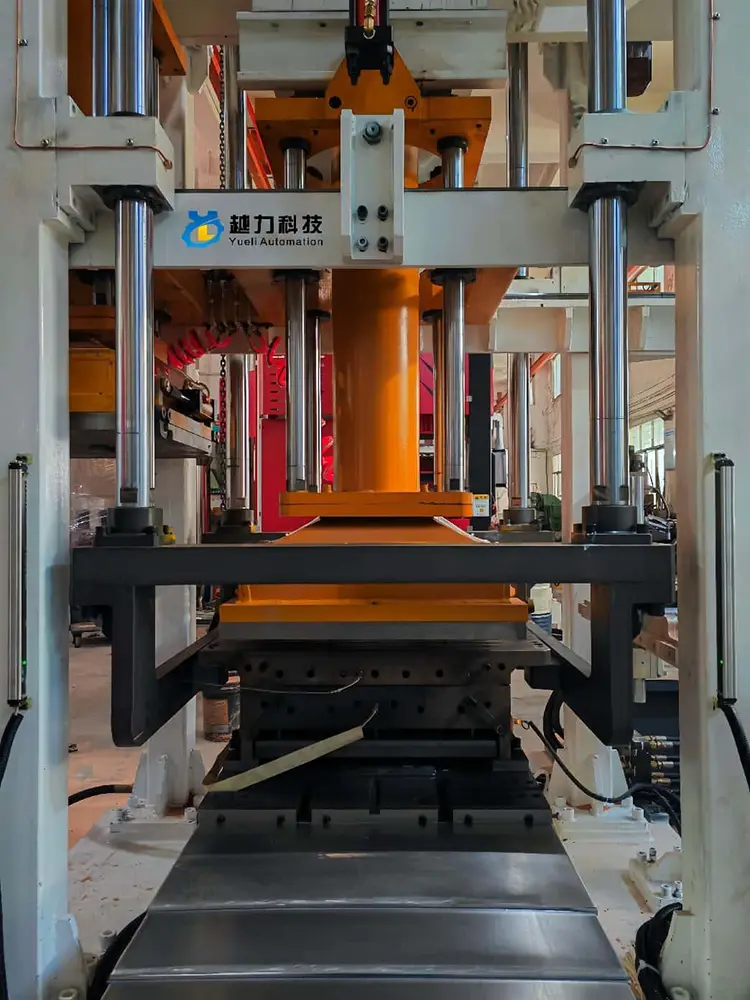

◇ Natančnost in stabilnost: Skupna struktura stroja za streljanje hladnega jedra YL1080H-40A sprejema visoko standardno načelo natančnosti in stabilnosti mehanske strukture, z odličnimi in strogimi proizvodnimi procesi. Uporablja visoko natančno natančno opremo za predelavo, struktura gibljivih delov pa je zelo natančna. Celotna struktura stroja je dolgo stabilna in trpežna.

◇ Odlično peskanje: stroj za peskanje s hladnim jedrom YL1080H-40A ima odličen navpični način peskanja, ki se zanaša na streljanje opreme

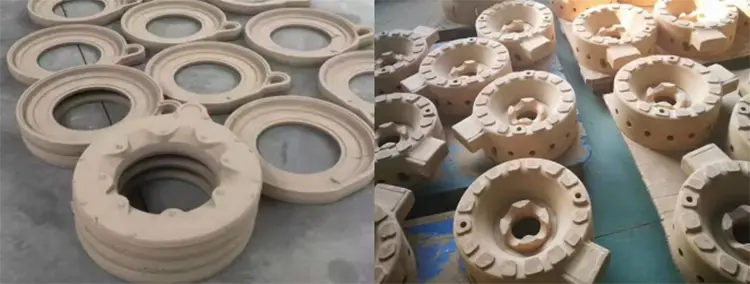

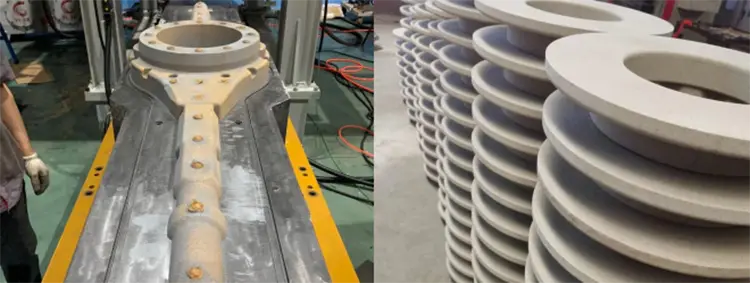

Načelo peska in naravni gravitacijski učinek smolnega peska; Kalup je opremljen s hitro in gladko metodo izpušnih plinov na treh straneh hkrati. Postopek izdelave jedra lahko v najkrajšem času napolni votlino plesni. Peščeno jedro je tesno, polno in gladko, pridelek izdelave jedra pa je visok.

◇ Inteligentni in učinkoviti: Hladni jedrnski stroj YL1080H-40A je visoka stopnja avtomatizacije. Opremljen je z natančnimi linearnimi vodniki za odstranjevanje jeder iz spodnjega kalupa, zaradi česar je odstranjevanje jedra enostavno in zelo avtomatizirano. Omogoča eni osebi upravljati z več stroji, s čimer zagotavlja stabilnost, gladkost, učinkovitost in varnost.

Hitrost donosa: Stroj za streljanje hladnega jedra YL1080H-40A je odlična navpična metoda streljanja s peskom, visokokakovočno mehansko strukturo, visoko zmogljivost tesnjenja, močna sila za streljanje s peskom, tesna in gladka peska, natančne dimenzije in visokokakovostna peščena jedra z visoko stopnjo donosa. Učinkovito lahko nadzoruje obdelavo obdelave ulitkov.

◇ Visokokakovostno varstvo okolja: stroj za vbrizgavanje hladnega jedra YL1080H-40A sprejema visoke standarde varstva okolja za vlivanje strojev. Med postopkom načrtovanja opreme so bile visoke potrebe po varstvu okolja za dim in prah med proizvodnim postopkom celovito in natančno upoštevane. Dim in prah sta bila enakomerno integrirana za zdravljenje, zasnovan visoko okoljski stroj za zaščito okolja pa je učinkovito izboljšal okolje delavnice kastinga.

◇ Izvrsten in trpežen: Proces načrtovanja YL1080H-40A Core Core Shooting Machine je v celoti upošteval življenjsko dobo opreme. Različne komponente so izdelane z visokimi standardi in razumnimi materiali, ki temeljijo na različnih zahtevah uporabe. Zahteve za toplotno obdelavo in podrobnosti videza so dobro obravnavane, kar zagotavlja, da lahko oprema dolgo časa ohranja svojo natančnost, ostane stabilna in gladka ter ima izjemne podrobnosti.

◇ Uporabni materiali: Suhi pesek [suh fenolni pesek]

◆ Delovanje in uporaba opreme:

(1) Preverite, ali sta bila cev za dovod zraka in napajanje (trifazni 380V, 50Hz) pravilno povezana.

(2) Po namestitvi odstranite prah na opremi. Orodja in drugi raznoliki.

⑶ Ali je oprema v začetnem položaju, ko se odpre plesen, da se zagotovi varnost operaterjev.

⑷ Namestite kalup (jedrna škatla) na stroj; V vseh okoliščinah je treba pred odpiranjem zračnega ventila (dovajanje zraka na opremo) namestitveno palico potisniti v prostor med delovno mizo stroja in glavo vbrizgavanja peska, da se izognemo poškodbam in zagotovite varnost osebja.

⑸ Zaprite glavno stikalo za napajanje in vsa stikala za krmiljenje in preverite osvetlitvene luči. Preverite, ali je luč napajalnega signala na nadzorni plošči normalna.

(6) Odprite glavni sesalni ventil in preverite, ali je zračni tlak v zračni cevi znotraj običajnega območja od 6 do 7KPA.

Način delovanja stroja preklopite na ročni način in ročno odpravljate odpravljanje napak, ali vsak premikajoči del stroja deluje gladko in normalno.

Ne glede na to, ali so dejanja odpiranja in zapiranja plesni gladka ali ne, določite razumno odpiranje in zapiranje plesni v skladu z značilnostmi kalupa

② Preverite, ali so dejanja vnaprejšnjega in umika kombiniranega modula gladka. Nastavite razumne čase vnaprej in umika na podlagi potovanja modula

③ Ali so vnaprejšnja in umikajoča dejanja peščene glave gladke ali ne, določite razumen vnaprejšnji čas in čas umika v skladu z udarcem peščene glave

④ Ali je operacija peskanja normalno ali ne, določite razumen čas peskanja glede na značilnosti kalupa za peščeno delo

⑤ Ali je izpuh glave peska pravilno deluje

⑥ Ali so dejanja vnaprej in umika spodnjega plesni gladka ali ne, določite razumni napredek in čas umika v skladu z udarcem spodnjega kalupa

⑦ Preverite, ali je dejanje izmetala normalno in jedro deluje pravilno. Nastavite razumen čas izmetalnika v skladu z značilnostmi kalupa

⑧ Način delovanja preklopite na enotno delovanje, stroj pa bo samodejno kolesaril in zagnal večkrat brez obremenitve. Preverite, ali so vsa dejanja stroja usklajena, urejena, stabilna in gladka.

◆ Previdnostni ukrepi med delovnim postopkom:

Pred testnim zagonom je treba odstraniti prah na stroju in odstraniti vse orodja ali druge naplavine, ki ostanejo na njem, da se prepreči okvare med delovanjem.

Pred začetkom operacije je treba natančno preveriti stanje vijakov v vseh delih stroja in zagotoviti, da so zategnjeni.

⑶ Pred začetkom operacije preverite, ali so vsi gibljivi deli v začetnem normalnem položaju.

⑷ V primeru okvare naprave ga je treba takoj ustaviti, pritisnjen gumb za zaustavitev, izklopljen napajanje in dovajanje plina ter izvedeno vzdrževanje. ⑸ Pogosto je treba preveriti, ali so spoji električnega vezja ohlapni in ali so komponente stroja poškodovane.

(6) Neprofesionalniki ne smejo odpreti električne krmilne omare po volji ali v notranjost postaviti kakršne koli različne predmete.

Morate se usposabljati in biti seznanjeni s strukturo stroja, načelom delovanja in pravili delovanja, preden ga lahko upravljate. Nikomur drug ni dovoljen upravljati stroja po volji.

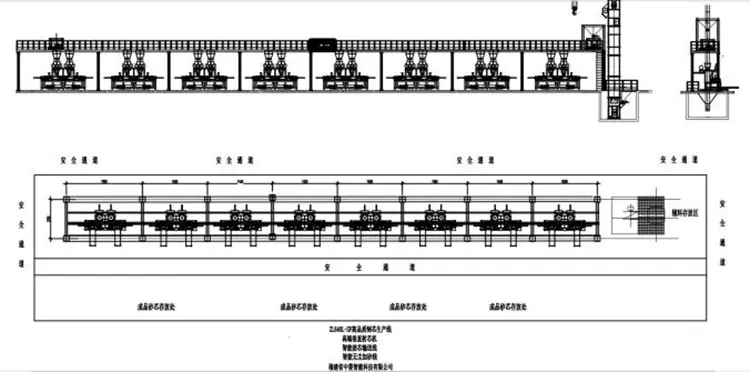

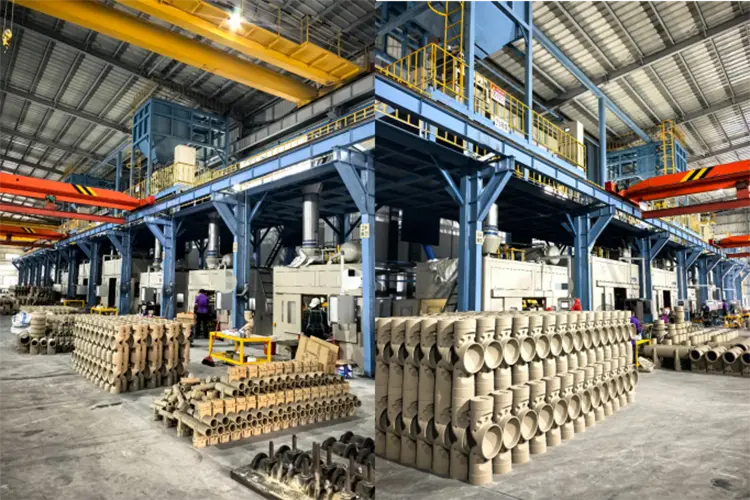

◆ Visokokakovostna popolnoma samodejna proizvodna linija za streljanje navpičnih jedrnih strelov:

Funkcije primera:

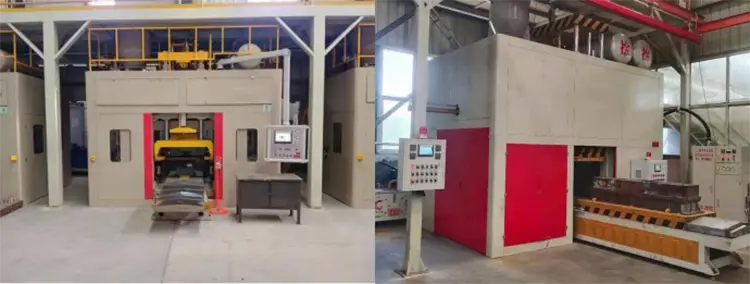

① Kakovosten, visoko inteligenten stroj in visoko okolje za zaščito. Celotna plošča vključuje funkcije odstranjevanja kajenja in prahu.

② inteligentna kontinuirana jedrna povezava za transportne trakove. Oprema ima visoko stopnjo avtomatizacije. Prihranite delo

③ Dvigalo + Precision Track Intelligent Sensing Dodajanje peska. Delavnica je učinkovita, priročna in čista

④ Splošni sistem za varstvo okolja delavnice za izdelavo jedra. Kajenje z visoko učinkovitostjo in odstranjevanje prahu. Standardi za varstvo okolja delavnice

⑤ Shranjevanje podatkov in izhod območij jedrnih površin. Uresničite digitalizacijo proizvodnje čipov. Upravljanje na podlagi informacij.
