Rotacijski triosni vrtalni kompozitni stroj s petimi postajami

Glavni tehnični parametri

Zgradba in zmogljivost obdelovalnega stroja

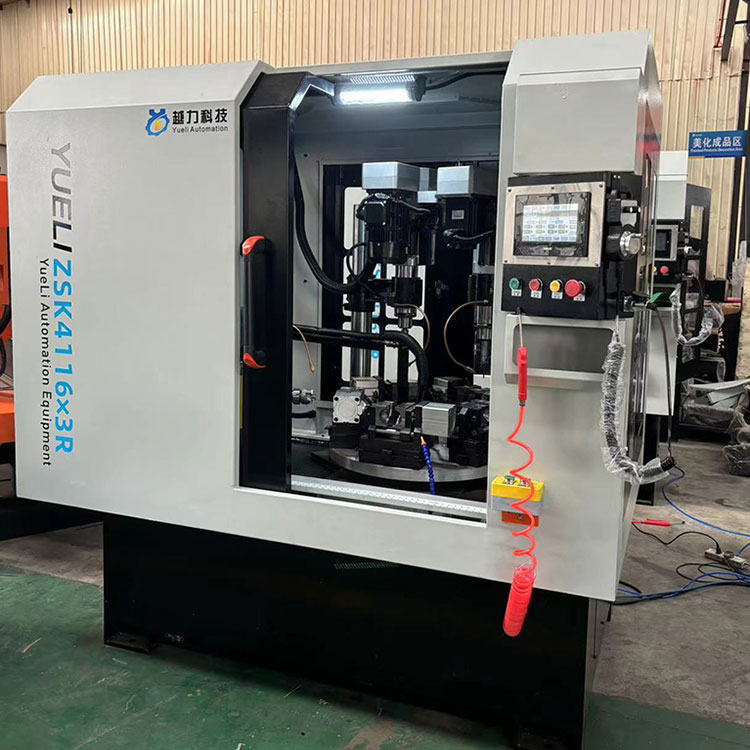

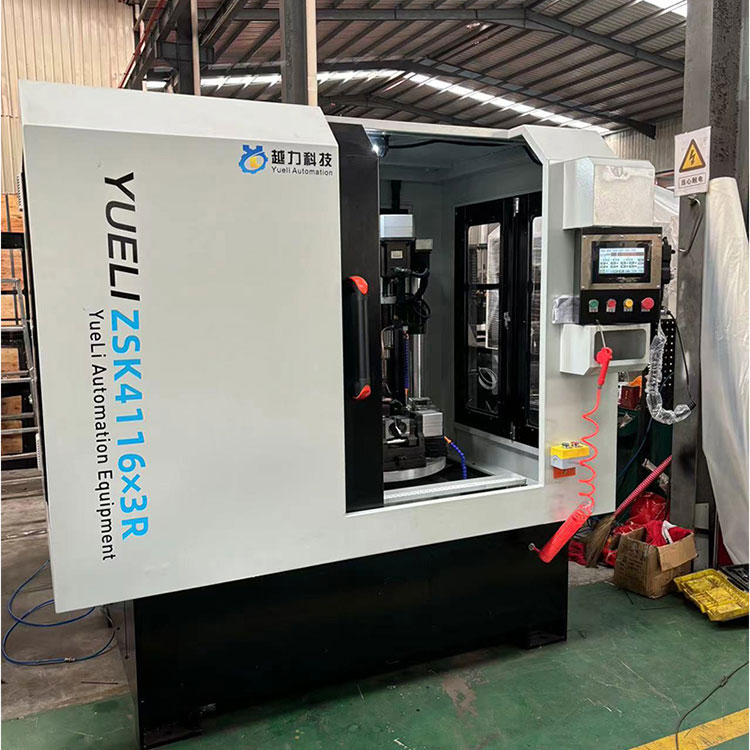

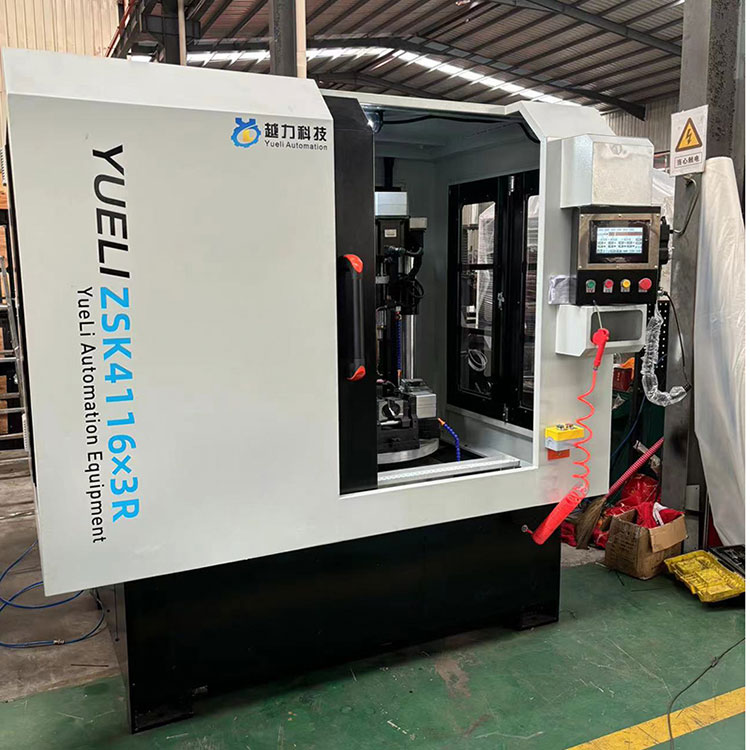

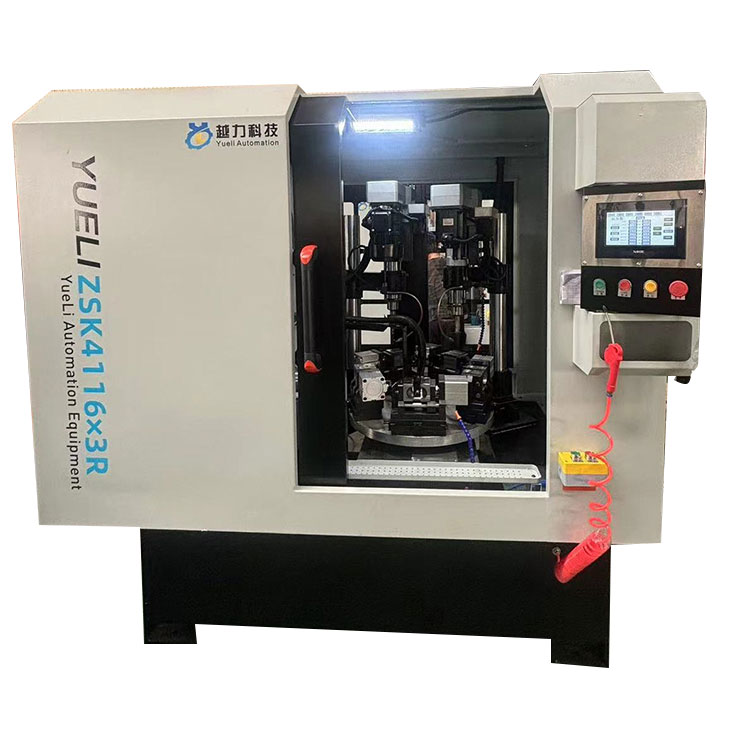

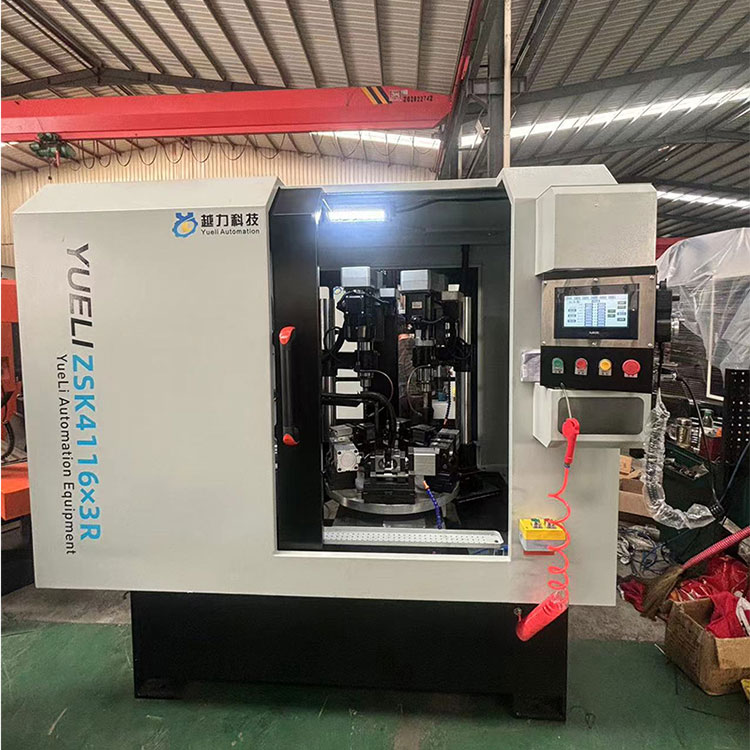

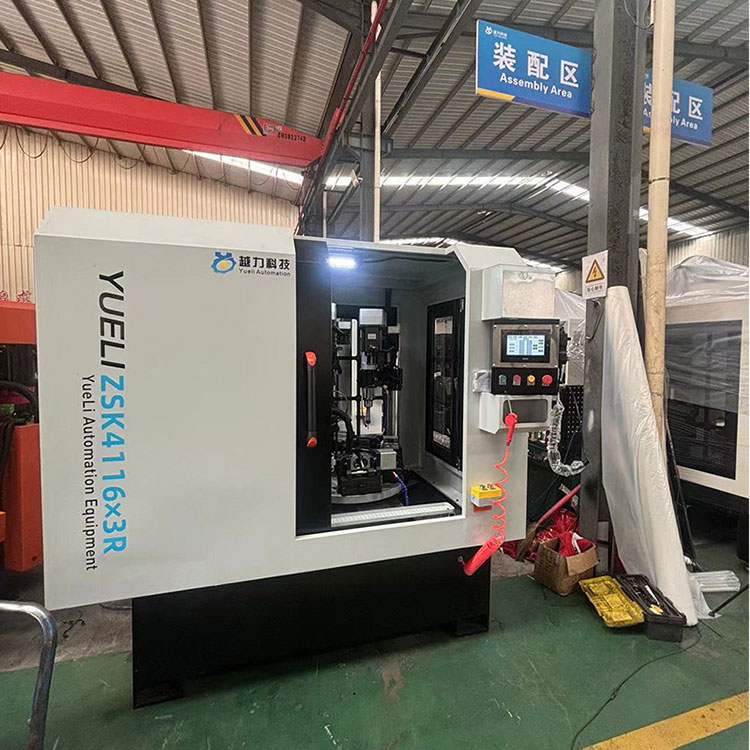

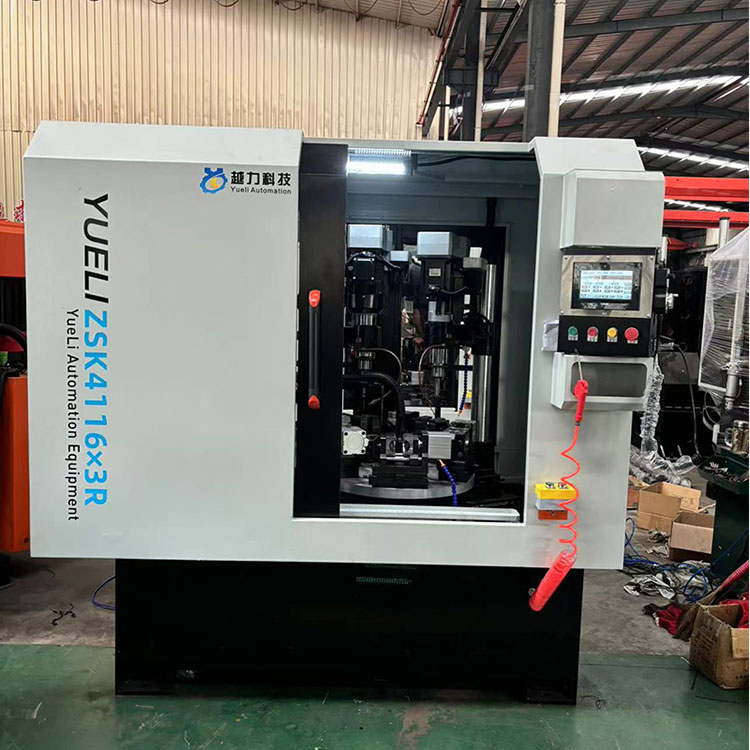

Rotacijski triosni stroj za vrtanje in narezovanje s petimi postajami je zvarjen z jeklenimi deli in obdelan z umetnim staranjem. Ima dobro natančnost in stabilnost. Celoten stroj je kombinirana struktura, opremljena s sistemom PLC in ima močno mobilnost.

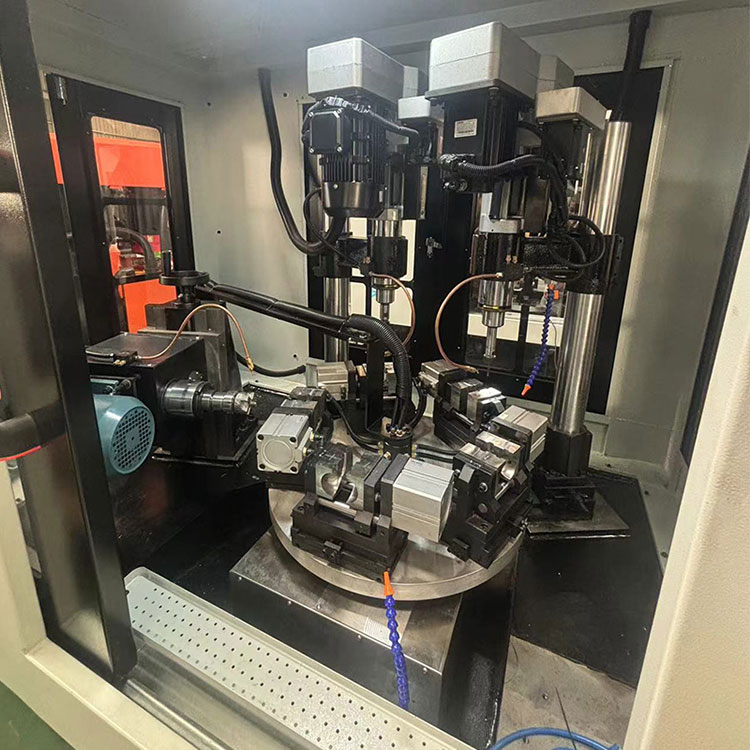

1 vrtalna in navojna glava, zmogljivost vrtanja: 16 mm za jeklene dele, 20 mm za aluminijaste dele, gibi vrtanja 100 specifikacij, način podajanja: servo podajanje, en glavni motor: 3 kW, močnostno glavo in luknjo za obdelavo delov je mogoče ročno nastaviti in navzdol, pred nastavitvijo odvijte oba vijaka na zgornji in spodnji površini drsnika, vrtite ročno kolo na dvignite in spustite napajalno glavo ter privijte oba vijaka, ko je napajalna glava nameščena, da preprečite, da bi napajalna glava sama zdrsnila; 2 vrtalni glavi: zmogljivost vrtanja: 13 mm za jeklene dele, 16 mm za aluminijaste dele, vrtalni hod 80 specifikacij, način podajanja: servo podajanje, en glavni motor: 2,3 KW, vrtalne in navojne glave (JT16) so nameščene navpično, in sredinsko višino delov je mogoče ročno nastaviti gor in dol. Opremljen je s petstopenjskim samodejnim deljivim gramofonom za doseganje pozicioniranja petih postaj, vsako orodje pa je mogoče nastaviti naprej, nazaj, levo in desno. Enostavno nakladanje in razkladanje. Vsako vreteno ima neodvisen nadzor in funkcije ročnega prilagajanja. Ležaji vretena so vsi ležaji Harbin; sistem za mazanje s prekinitvami, glava za vrtanje in glava za vrezovanje imajo funkcije hitrega premikanja naprej, počasnega premikanja naprej, dela naprej in hitrega premikanja nazaj.

Potek procesa: zaženite stroj → ročno naložite material v položaj za nakladanje → obrnite vrtljivo ploščo na prvo postajo → tri postaje istočasno obdelajo vrtanje in narezovanje → ročno razkladanje → vstopite v drugi cikel.
