Servo motor se imenuje tudi izvršni motor ali krmilni motor. V sistemu avtomatskega krmiljenja je servo motor aktuatorski element, njegova funkcija je pretvorba signala (krmilne napetosti ali faze) v mehanski premik, to je prejeti električni signal v določeno hitrost ali kotni premik motorja. Servo motor ima DC in AC točki.
Servo motor se imenuje tudi izvršni motor ali krmilni motor. V sistemu avtomatskega krmiljenja je servo motor aktuatorski element, njegova funkcija je pretvorba signala (krmilne napetosti ali faze) v mehanski premik, to je prejeti električni signal v določeno hitrost ali kotni premik motorja. Servo motor ima DC in AC točki.

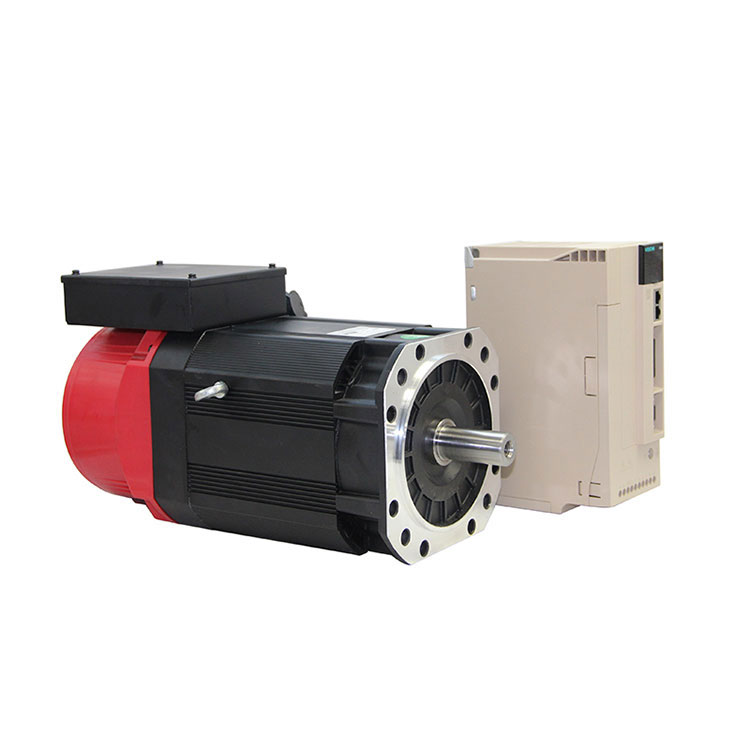

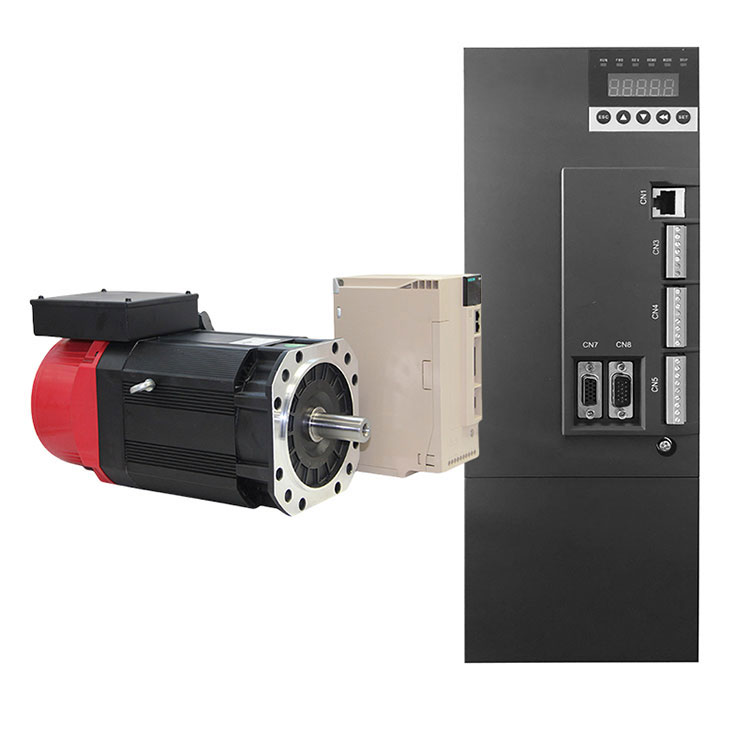

Servo motor vretena je pogonski motor vretena pri obdelavi strojnega orodja, ki se uporablja predvsem za nadzor hitrosti in položaja vretena ter za izboljšanje natančnosti gibanja in stabilnosti v procesu obdelave. Servo motor vretena je sestavljen iz treh delov: servo motorja, kodirnika in gonilnika. Servo motor deluje kot pogonski motor obremenitve vretena, prejme ukazni signal krmilnika, vrne podatke o hitrosti vretena in položaju prek kodirnika, nato pa prek gonilnika pretvori ukazni signal v dejansko gibanje motorja.
Obstajata dve vrsti krmilnih načinov servo motorja vretena: nadzor položaja in nadzor hitrosti. Nadzor položaja poteka predvsem prek dajalnika za povratno informacijo o dejanskem položaju vretena, da se doseže natančnost vrtenja vretena in nadzor natančnosti položaja; nadzor hitrosti poteka predvsem prek izhodnega krmilnega signala krmilnika, da se servo motor vrti z določeno hitrostjo, da se doseže namen nadzora hitrosti. Hkrati ima servo motor vretena tudi nekatere posebne funkcije, kot so pospeševanje, nadzor pojemka, nadzor obremenitve, omejitev navora in tako naprej.

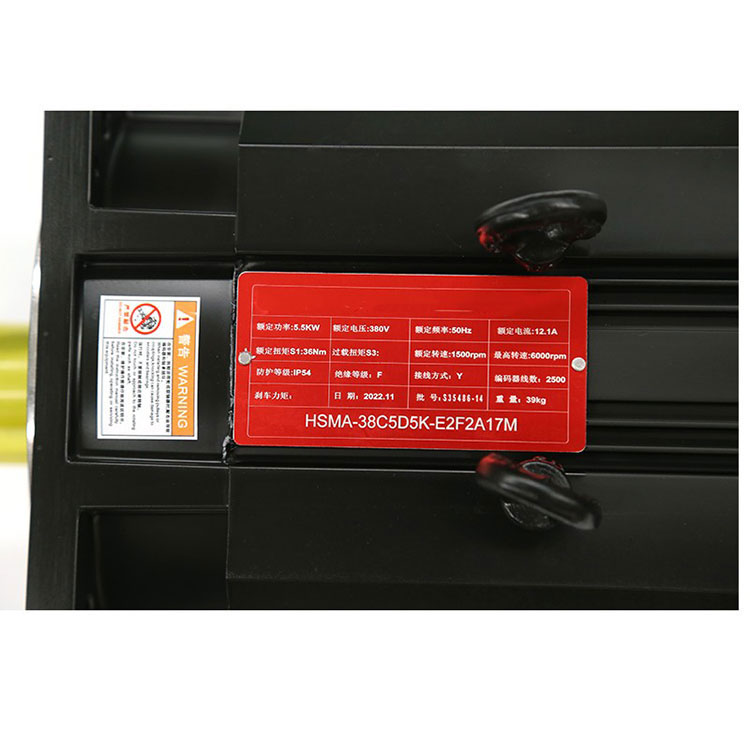

Ocenjeno delo NAZIVNA MOČ |
5,5 KW |
upornost statorja (I) STATCR RESSWCE |
|
|
nazivna napetost OCENA VCLTS |
380 V |
Električni upor statorja (X1) STATCR HEACTNCE |
|
|
način povezave WODE OF OOWNECTN |
Y |
Odpornost rotorja (B2) ROTOR.RESSANCE |
|
|
Nazivna frekvenca NAZIVNA FREKVENCA |
50 e |
Reaktanca rotorja (X2) RTOR REACTNE |
|
|
nazivni tok NAZIVNI TOK |
12 A |
vzbujalna reaktanca (Im) EXOTATCN DELOVANJE |
|
|
nazivni navor NAZIVNI NAVOR |
36 Nn |
Reaktanca ((m) ENUTN HEKTAN |
|
|
Primerjalna hitrost REFERENČNA HITROST |
1500 vrt/min |
izolacijski razred NSLATON CRADE |
F |
|
največja hitrost NEKAJ |
6000 t/me |
stopnje zaščite STOPNJA ZAŠČITE |
P:54 |
|
Vztrajnost menjalnika WOMENT CF NERTA |
0,0151 kg*m² |
število polov PALICA |
4 |
|
značaj storitve RATN |
$ |
utež WECHT |
|
|

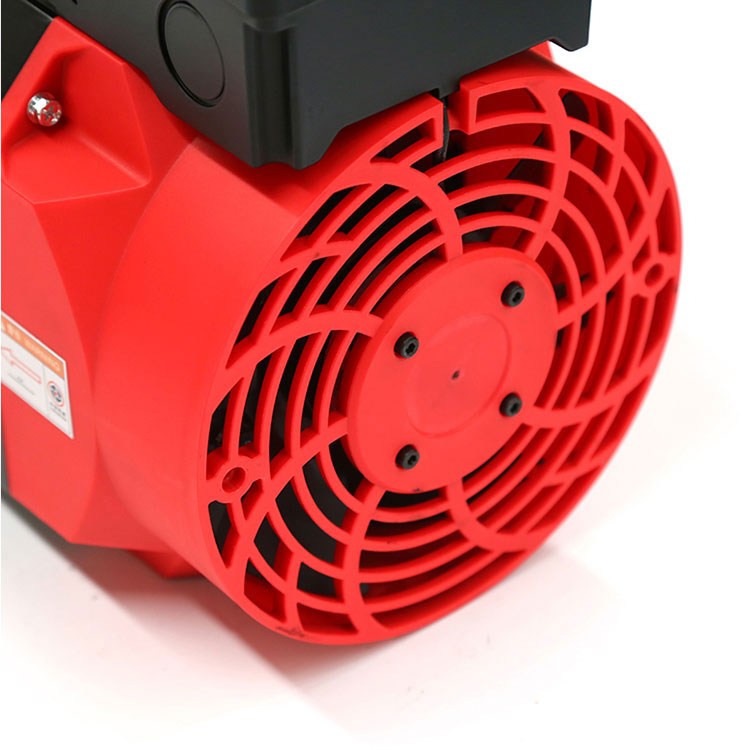

Ventilator 000LN3 VENTILATOR |
Ocenjeni niz NAZIVNA MOČ |
34W/0,22A |
||
Oding napetost NAZIVNI VOLTI |
1PH 220V |
|||
kodirnik KODIRALNIK |
Število impulzov na graf VSAK KROG PLLSE ŠT |
|
||
Izhodna metoda IZHOD MCDE |
|
|||
zavorni aparat ZAVORA HGGNG |
ime IME |
|
||
Podatkovni parametri PODATKOVNI PAEAMETER |
|
Servo motor vretena se pogosto uporablja v vseh vrstah opreme za obdelavo obdelovalnih strojev, kot so stružnica, rezkalni stroj, brusilni stroj, vrtalni stroj in druga strojna oprema. Njegova glavna funkcija se uporablja za pogon vretena, nadzor hitrosti in položaja gibanja vretena, tako da postopek obdelave strojnega orodja doseže pričakovano natančnost in učinkovitost. Med njimi je prednost vretenskega servo motorja, da se lahko hitro odzove na signale za nadzor gibanja, zagotavlja visoko hitrost in visoko natančnost nadzora hitrosti in položaja ter ima določeno stabilnost delovanja in nosilnost.
Uporaba servo motorja vretena lahko izboljša natančnost obdelave obdelovalnih strojev in poveča učinkovitost proizvodnje. Pri avtomatskih obdelovalnih strojih so CNC obdelovalni stroji in druga visoko precizna obdelovalna orodja bistveni del, ki podpira zahteve po visoki hitrosti in natančni obdelavi. Hkrati se vretenski servo motor lahko uporablja tudi v industrijski avtomatizaciji, vesoljski industriji, medicinski opremi in na drugih področjih, da se zagotovi podpora avtomatiziranemu pogonu za različne industrije.
1. fizična konstrukcija
Servovretenski motor je servo motor z vgrajenim vretenom, ki združuje vreteno, servo motor in sinhronizator. Medtem ko je navaden servo motor samo neodvisen servo motor, ki ga je treba uskladiti z drugo mehansko opremo za doseganje ustreznih funkcij.
2. način nadzora
Servo vretenski motor uporablja krmilnik vretena za nadzor hitrosti vretena, servo krmilnik pa za nadzor navora in hitrosti. Krmiljenje običajnega servo motorja temelji predvsem na treh vidikih položaja, hitrosti in navora, njegov način krmiljenja pa je bolj zapleten.
3. zahteva po uspešnosti
Servo vretenski motor je primeren predvsem za visoke hitrosti vrtenja in visoko natančne obdelave, ki zahtevajo visoko natančnost krmiljenja, hitro odzivno hitrost ter za hkratno krmiljenje vretena in servo motorja. Potreba po krmiljenju običajnega servo motorja je predvsem v položaju, hitrosti, navoru teh treh vidikov, ki imajo zelo visoke zahteve, je treba zagotoviti natančnost in učinkovitost krmiljenja.
4. Glavni shematski diagram servo motorja
Vrtenje naprej in nazaj: napaka hitrosti +/-1rpm, 3000 RPM pospešek in pojemek za 1 sekundo.
Neodvisna navidezna zaustavitev: visoko natančno (0,03) pozicioniranje, priročno za gor in dol robota obdelovanca.
Togo narezovanje navojev: do 3000 RPM togo narezovanje navojev, najmanjši zob M3.
Funkcija C-osi: natančnost ločevanja lahko doseže +/-1 impulz, natančnost vozila in rezkanja pa je lahko le 0,01 vrt./min.
Težko rezanje pri nizki hitrosti: takojšnja 3-kratna preobremenitev, zagotovite stabilno rezalno hitrost, primerno za obdelavo ulitkov.
Visokohitrostna natančna obdelava: konstantna izhodna moč nad 1500 RPM, stabilna hitrost, zajamčena končna obdelava.
Močna uporabnost: lahko se uporablja s številnimi domačimi in tujimi zgornjimi stroji (CNC sistem, PLC itd.).
Zmogljiv sekundarni razvoj: posebne funkcije lahko prilagodite glede na zahteve kupcev.
