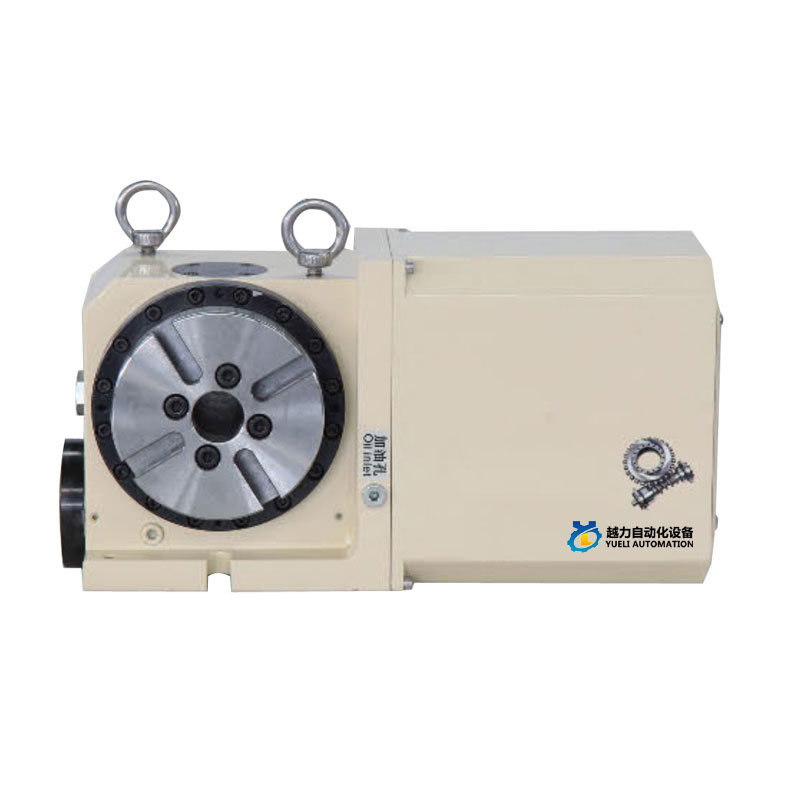

Dobrodošli v veleprodajni ali prilagojeni 125 štiriosni gramofon CAM iz naše tovarne kadar koli. Zagotovili vam bomo tovarniško znižane cene za naše izdelke. YueLi je 125 proizvajalcev in dobaviteljev štiriosnih gramofonov CAM na Kitajskem.
Welcome to wholesale 125 Four-axis CAM Turntable from us, every request from customers is being replied within 24 hours. YueLi is the professional manufacturer, we would like to provide you 125 Four-axis CAM Turntable and we will offer you the best after-sale service and timely delivery.
Struktura prenosa z odmičnimi valji je sprejeta znotraj izdelka.
CAM gred igelni valjčni ležaj predkompresija pogon brez vrzeli.
Brez drsnega trenja, nenehno vzdržuje značilnosti vrzeli.
Visoka natančnost ponavljanja gibanja naprej in nazaj.
Visoka togost, visoka učinkovitost.
Ne povzroča slabe natančnosti zaradi dviga temperature.
Ni potrebe po rednem umerjanju in prilagajanju.
V primerjavi s tradicionalnim vrtljivim krožnikom tipa NC s polžastimi zobniki ima gramofon tipa CAM z rešetko NC večjo natančnost
Delovne značilnosti stopnje, visoke hitrosti, ničelne oddaljenosti in velike obremenitve. Vhodni aksialni odmikači
Iglični valjčni ležaj na kupoli izhodne gredi vozne ukrivljene površine s konstantno hitrostjo je predstisnjen kotalni kontaktni prenos,
Za doseganje ničelnega povratnega udarca in večje hitrosti delovanja zaradi kotalnega prenosa skoraj nič
Gibanje zaradi trenja, tako da lahko mehanizem vzdržuje prenos povratnega udarca, visoko natančno pozicioniranje in ni potrebe
Opravljati je treba redno kalibracijo in prilagajanje. CNC gramofon tipa Lattice CAM, Han iz uporabe gredi
Velik ležaj je nameščen na okrogli zunanji steni gredi, oba konca vhodne gredi CAM pa sta nameščena z dvojnimi ležaji.
Prav tako poveča stabilnost in nosilnost gramofona ter se lahko bolje spopade z obdelavo
Visoka hitrost in močna rezalna sila izboljšata natančnost obdelave, učinkovitost in zmanjšata stroške.
št. |
Postavka |
Valjčni CAM sušilnik 1M |
Tip polžnega gonila |
1 |
Vrsta pogona |
Ccw Izhodni kot |
- CCWa Outout The 360 |
2 |
Stanje pogona |
Kotalni kontakt |
Drsni kontakt |
3 |
Material: Trdota kontakta |
Odmična gred: jeklo za kaljenje; HRC60 |
Polžasta gred: Kaljeno jeklo; HRC60 |
Sledilci odmikačev;Ležajno jeklo; HRC60 |
Polžasto orodje; fosforjev bron; HB90 |
||
4 |
Prednapetost |
○DA |
X N0 |
5 |
Učinkovitost prenosa |
〇Višje |
△Nižje |
|
Postavka št. |
Tekmovalec |
|
Sprostite vpenjanje vretena |
|||
Pospešek |
|||
Linearno rotacijsko gibanje |
Črtno vrtljivo gibanje |
||
Upočasni |
Upočasni |
||
Sprostitev strojne obdelave |
Sprostitev strojne obdelave |
||
Vpenjalno vreteno |
Vpenjalno vreteno |
||
Čas za kolesarjenje |
Čas za kolesarjenje |
Zmogljivost hitrosti |
Togost |
|
|
Vzdržljivost |
3 valjčni ležaj |
|
|
KODA ŠT |
ENOTA |
YUELI125 |
|
Premer mize |
φmm |
125 |
|
Sredinska višina |
mm |
110 |
|
Luknja za vreteno |
φmm |
30 |
|
T širina reže |
mm |
12 |
|
Širina vodilnega ključa |
mm |
14 |
|
Servo motor |
FANUC |
b4 |
|
MITSUBISH |
HF105 |
||
Najmanjši prirastek |
|
0,001° |
|
Zobnik |
|
30 |
|
Največja hitrost vrtenja (3000 rpm) |
vrtljajev na minuto |
100 |
|
Izhodni navor |
kg/m |
1 |
|
Hidravlični vir pnevmatski/hidravlični |
kg/m² |
6 |
|
Izhodni navor pri zavori |
kg/m |
7 |
|
Natančnost indeksiranja |
sek |
40 |
|
Ponovljivost |
sek |
4 |
|
Kakovost izdelka |
kg |
27 |
|
Dovoljeno worweight |
navpično |
kg |
20 |
vodoravno |
kg |
40 |
|
navpični zadnji del |
kg |
40 |
|
Dovoljena obremenitev |
|
kgf-m |
600 |
|
F*L kgf-m |
6 |
|
F |
F*L kgf-m |
7 |
