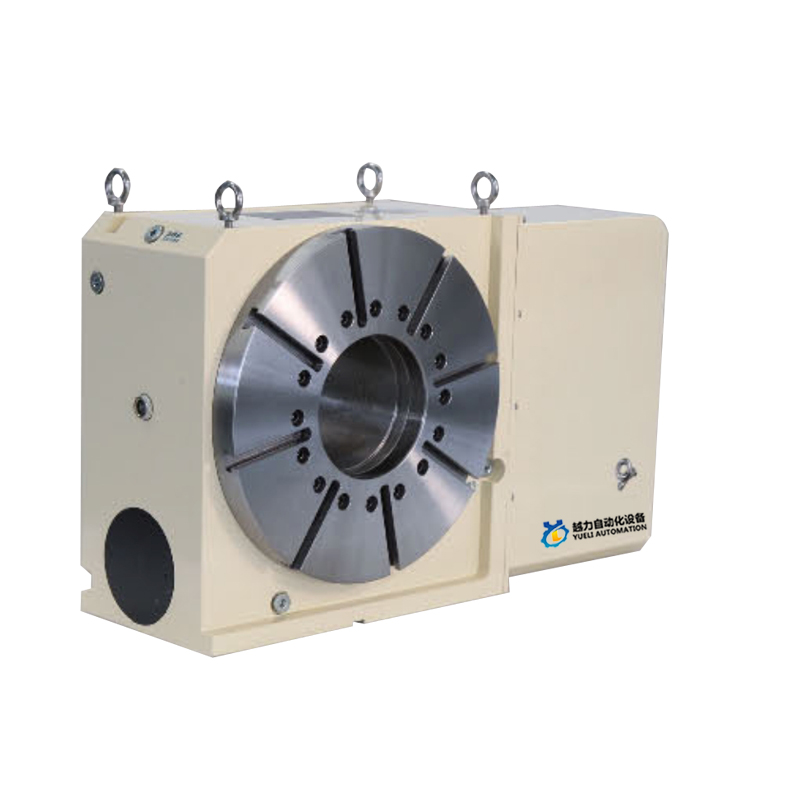

Yueli 400 štiriosni gramofon CAM

Vrtenje CNC brez povratne zračnosti tipa CAM

Tovarniška neposredna prodaja kakovosti 400 štiriosni CAM gramofon Proizvajalci in dobavitelji. YueLi je proizvajalec in dobavitelj 400 štiriosnih gramofonov CAM na Kitajskem.

Struktura prenosa z odmičnimi valji je sprejeta znotraj izdelka.

CAM gred igelni valjčni ležaj predkompresija pogon brez vrzeli.

Brez drsnega trenja, nenehno vzdržuje značilnosti vrzeli.

Visoka natančnost ponavljanja gibanja naprej in nazaj.

Visoka togost, visoka učinkovitost.

Ne povzroča slabe natančnosti zaradi dviga temperature.

Ni potrebe po rednem umerjanju in prilagajanju.

Načelo delovanja in značilnosti odmične CNC gramofonske mize

Načelo prednalaganja

V primerjavi s tradicionalnim vrtljivim krožnikom tipa NC s polžastimi zobniki ima gramofon tipa CAM z rešetko NC večjo natančnost

Delovne značilnosti stopnje, visoke hitrosti, ničelne oddaljenosti in velike obremenitve. Vhodni aksialni odmikači

Iglični valjčni ležaj na kupoli izhodne gredi ukrivljene površine vožnje s konstantno hitrostjo je predstisnjen kotalni kontaktni prenos,

Za doseganje ničelnega povratnega udarca in večje hitrosti delovanja zaradi kotalnega prenosa skoraj nič

Gibanje zaradi trenja, tako da lahko mehanizem vzdržuje prenos povratnega udarca, visoko natančno pozicioniranje in ni potrebe

Opravljati je treba redno kalibracijo in prilagajanje. CNC gramofon tipa Lattice CAM, Han iz uporabe gredi

Velik ležaj je nameščen na okrogli zunanji steni gredi, oba konca vhodne gredi CAM pa sta nameščena z dvojnimi ležaji.

Prav tako poveča stabilnost in nosilnost gramofona ter se lahko bolje spopade z visoko hitrostjo obdelave in močno rezalno silo, izboljša natančnost obdelave, učinkovitost in zmanjša stroške.

Primerjava karakteristik mehanizma NC gramofona z ničelnim povratnim udarcem tipa CAM

Čas pozicioniranja 90° (primer)

Zmogljivost hitrosti	Togost

Vzdržljivost	3 valjčni ležaj

Yueli400  Referenčni podatki

Yueli400 Dimenzije gramofona
