255 Štiriosni CAM gramofon
  • 255 Štiriosni CAM gramofon255 Štiriosni CAM gramofon

255 Štiriosni CAM gramofon

Kupite diskontni štiriosni CAM gramofon Factory 255, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj 255 štiriosnih gramofonov CAM na Kitajskem.

Pošlji povpraševanje

Opis izdelka

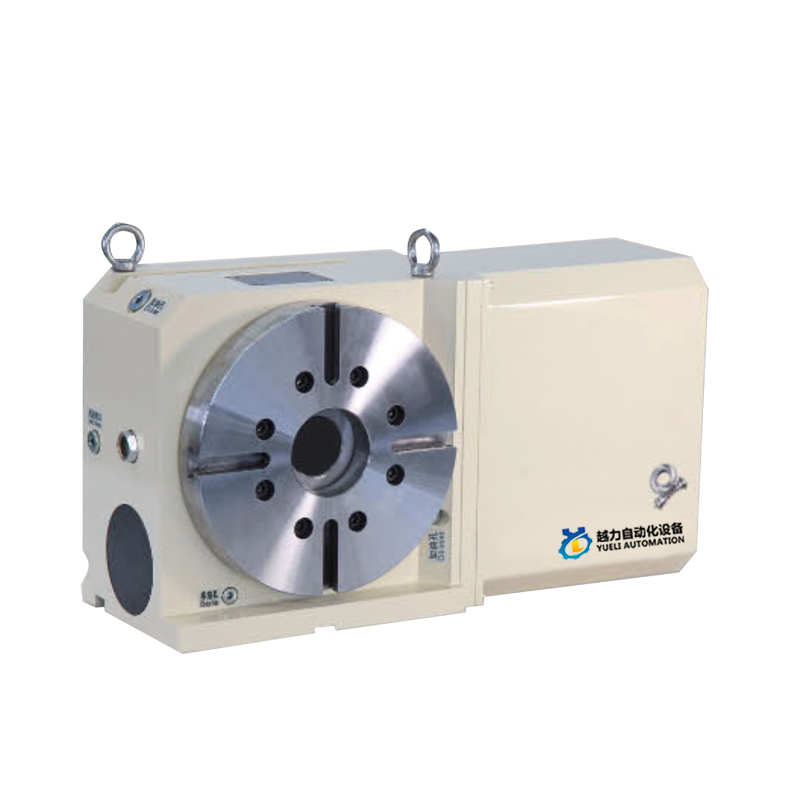

Yueli255 štiriosni gramofon CAM

Vrtenje CNC tipa CAM brez povratne zračnosti

Kupite popust 255 Štiriosni gramofon CAM Brezplačen vzorec, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj 255 štiriosnih gramofonov CAM na Kitajskem.


Struktura prenosa z odmičnimi valji je sprejeta znotraj izdelka.

CAM gred igelni valjčni ležaj predkompresija pogon brez vrzeli.

Brez drsnega trenja, nenehno vzdržuje značilnosti vrzeli.

Visoka natančnost ponavljanja gibanja naprej in nazaj.

Visoka togost, visoka učinkovitost.

Ne povzroča slabe natančnosti zaradi dviga temperature.

Ni potrebe po rednem umerjanju in prilagajanju.



Načelo delovanja in značilnosti odmične CNC gramofonske mize

Načelo prednalaganja



V primerjavi s tradicionalnim vrtljivim krožnikom tipa NC s polžastimi zobniki ima gramofon tipa CAM z rešetko NC večjo natančnost

Delovne značilnosti stopnje, visoke hitrosti, ničelne oddaljenosti in velike obremenitve. Vhodni aksialni odmikači

Iglični valjčni ležaj na kupoli izhodne gredi vozne ukrivljene površine s konstantno hitrostjo je predstisnjen kotalni kontaktni prenos,

Za doseganje ničelnega povratnega udarca in večje hitrosti delovanja, zaradi kotalnega prenosa skoraj nič

Gibanje zaradi trenja, tako da lahko mehanizem vzdržuje prenos povratnega udarca, visoko natančno pozicioniranje in ni potrebe

Opravljati je treba redno kalibracijo in prilagajanje. CNC gramofon tipa Lattice CAM, Han iz uporabe gredi

Velik ležaj je nameščen na okrogli zunanji steni gredi, oba konca vhodne gredi CAM pa sta nameščena z dvojnimi ležaji.

Prav tako poveča stabilnost in nosilnost gramofona ter se lahko bolje spopade z visoko hitrostjo obdelave in močno rezalno silo, izboljša natančnost obdelave, učinkovitost in zmanjša stroške.



Primerjava karakteristik mehanizma NC gramofona z ničelnim povratnim udarcem tipa CAM



št.

Postavka

Valjčni  CAM  sušilnik  1M

Vrsta polžastega gonila

1

Vrsta pogona

Ccw

Izhodni kot



- CCWa Outout The 360

2

Stanje pogona

Kotalni kontakt

Drsni kontakt

3

Material: Trdota kontakta

Odmična gred: jeklo za kaljenje; HRC60

Polžasta gred: Kaljeno jeklo; HRC60

Sledilci odmikačev;Ležajno jeklo; HRC60

Polžasto orodje; fosforjev bron; HB90

4

Prednapetost

○DA

X N0

5

Učinkovitost prenosa

〇Višje

△Nižje

Čas pozicioniranja 90° (primer)


Postavka št.

Tekmovalec


Sprostite vpenjanje vretena

Pospešek

Linearno rotacijsko gibanje

Črtno vrtljivo gibanje

Upočasni

Upočasni

Sprostitev strojne obdelave

Sprostitev strojne obdelave

Vpenjalno vreteno

Vpenjalno vreteno

Čas za kolesarjenje

Čas za kolesarjenje


Zmogljivost hitrosti
Togost



Vzdržljivost
3 valjčni ležaj


Yueli255  Referenčni podatki



KODA  ŠT

ENOTA

Yueli255

Premer mize

φmm

255

Sredinska višina

mm

210

Luknja za vreteno

φmm

75

T širina reže

mm

14

Širina vodilnega ključa

mm

18

Servo motor

FANUC

b12

MITSUBISH

HF104

Najmanjši prirastek



0,001°

Zobnik



1:60

Največja hitrost vrtenja (3000 rpm)

vrtljajev na minuto

60

Izhodni navor

kg/m

50

Hidravlični vir pnevmatski/hidravlični

kg/m²

20

Izhodni navor pri zavori

kg/m

50

Natančnost indeksiranja

sek

20

Ponovljivost

sek

4

Kakovost izdelka

kg

110

Dovoljeno

worweight

navpično

kg

135

vodoravno

kg

275

navpični zadnji del

kg

275

Dovoljena obremenitev



kgf-m

1700

F*L

kgf-m

190


F*L

kgf-m

150


Yueli255 Dimenzije gramofona
