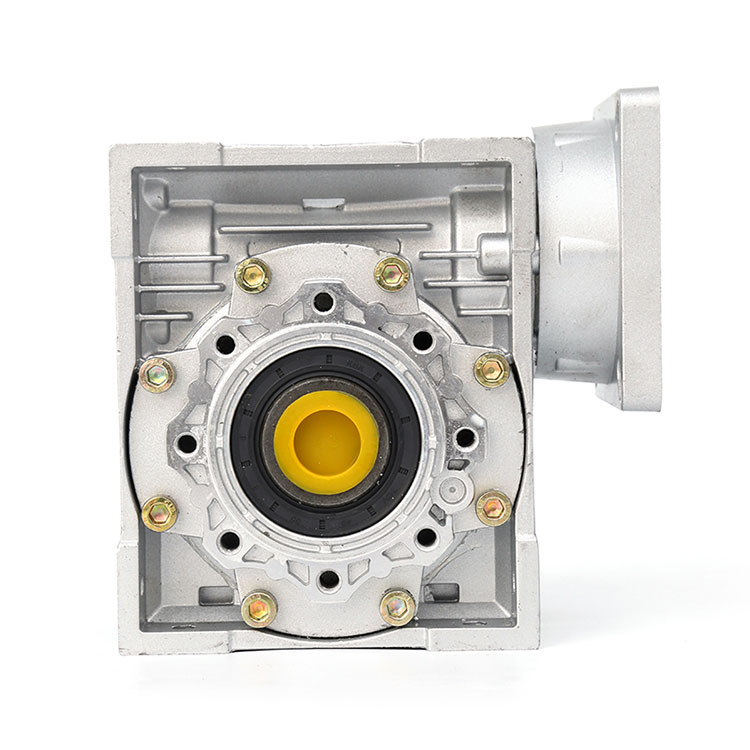

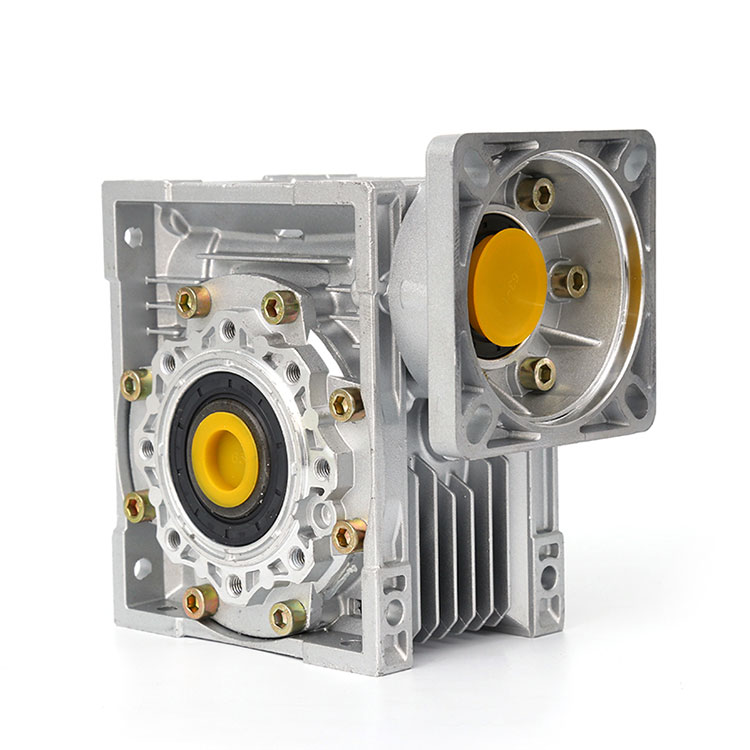

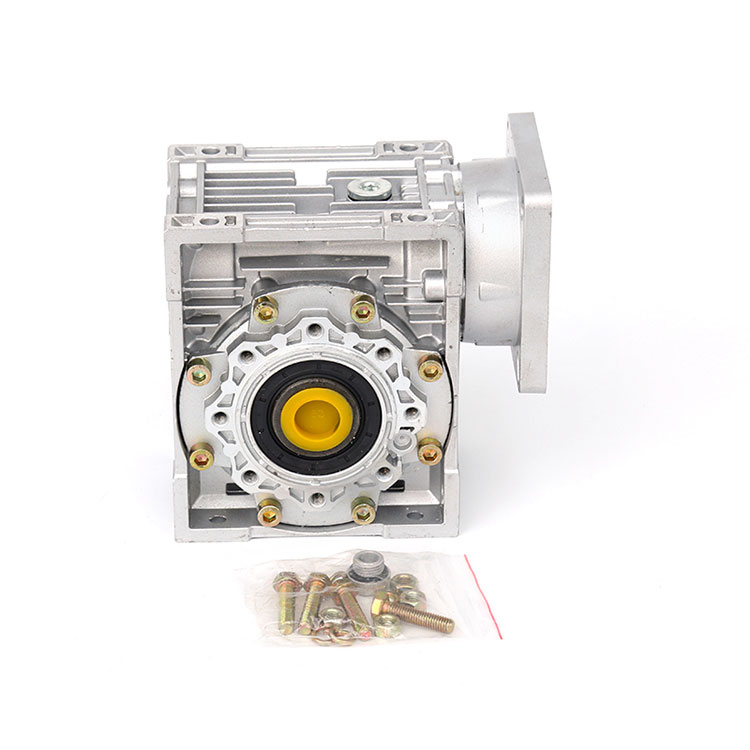

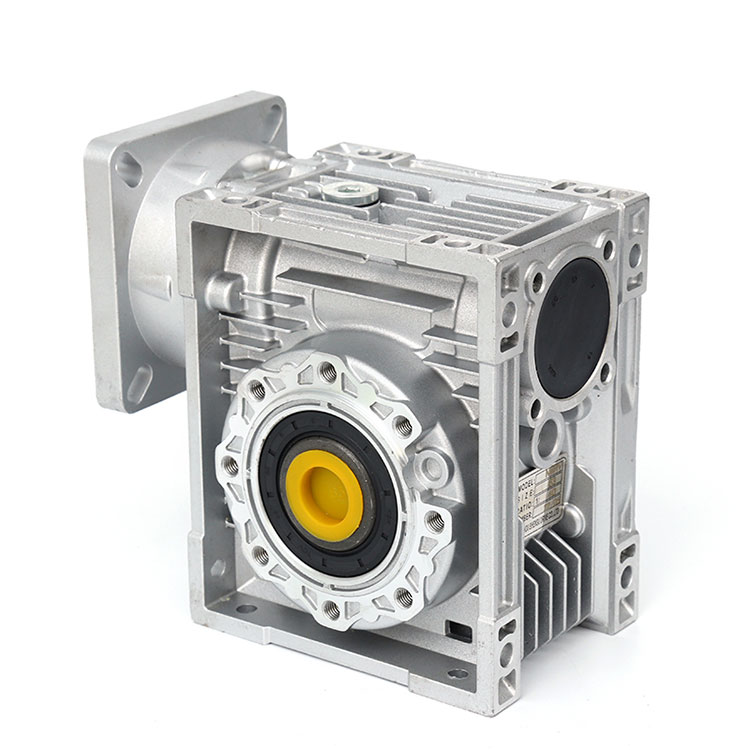

Reduktor RV 63 je eden od modelov polžastega reduktorja serije RV reduktor. Sestavljen je iz polža in polžastega kolesa s kompaktno strukturo, velikim prenosnim razmerjem in prenosnimi stroji s funkcijo samozaklepanja pod določenimi pogoji. Je eden najpogosteje uporabljenih reduktorjev.
Reduktor RV 63 je eden od modelov polžastega reduktorja serije RV reduktor. Sestavljen je iz polža in polžastega kolesa s kompaktno strukturo, velikim prenosnim razmerjem in prenosnimi stroji s funkcijo samozaklepanja pod določenimi pogoji. Je eden najpogosteje uporabljenih reduktorjev.
Reduktor RV 63 v skladu z nacionalnim standardom GBl0085-88 parametri polžastega polžastega kolesa, absorbirajo najnaprednejšo tehnologijo doma in v tujini, edinstveno in novo strukturo oblike "kvadratne škatle", oblika škatle je lepa, z visokokakovostnim aluminijem tlačno litje zlitine ima naslednje prednosti:
1, kompaktna mehanska struktura, lahka prostornina in oblika, majhna in učinkovita;
2, dobra zmogljivost izmenjave toplote, hitro odvajanje toplote;
3, enostavna namestitev, prilagodljiva in lahka, vrhunska zmogljivost, enostavno vzdrževanje in popravilo;
4, gladko delovanje, nizka raven hrupa, vzdržljivost;
5, močna uporabnost, varnost in zanesljivost.
Trenutno se široko uporablja v različnih panogah proizvodne procesne naprave za mehansko zaviranje, ki je med uporabniki dobro sprejeta. To je najboljša izbira za sodobno industrijsko opremo za doseganje velikega navora, velikega razmerja hitrosti, nizkega hrupa, visoke stabilnosti mehanskega pojemka krmilne naprave za prenos.
1, gladek prenos, vibracije, udarci in hrup so majhni, veliko razmerje pojemka, široka vsestranskost, lahko se uporablja z različnimi mehanskimi napravami.
2, lahko pridobi veliko prenosno razmerje z enostopenjskim prenosom, kompaktno strukturo, večina modelov reduktorjev ima dobro samozaklepanje, mehanska oprema z zahtevami za zaviranje lahko prihrani zavorno napravo.
3. The engagement friction loss of the worm tooth and the worm tooth surface is large, so the transmission efficiency is lower than the gear, easy to heat and higher temperature.
4. Višje zahteve za mazanje in hlajenje.
5, dobro medsebojno ujemanje, polžasta kolesa so izdelana v skladu z nacionalnimi standardi, ležaji, oljna tesnila se uporabljajo s standardnimi deli.
6, vrsta škatle ima osnovni tip (ohišje škatle je navpična ali vodoravna struktura s talno ploščo) in univerzalno vrsto (ohišje škatle je kvadar, številne stranice s fiksnimi luknjami za vijake, ne s talno ploščo ali drugo podnožno ploščo in drugimi strukturnimi vrstami)
7, način povezave vhodne gredi ima osnovni tip (enojna vhodna gred in dvojna vhodna gred), z dvema vrstama prirobnice motorja.
8. Smer položaja izhodne in vhodne osi ter vhodna os navzdol in navzgor; izhodna os gor in dol; vhodna os gor in dol.
9, na voljo reduktor RV 63 in drugi reduktor serije RV 2 ali 3 večstopenjski reduktor, da bi dobili veliko prenosno razmerje.
Enostopenjski polžasti reduktor
Z uporabo visokokakovostnega škatlastega ohišja iz aluminijeve zlitine je videz lahkoten
● Visoka nosilnost, stabilen prenos, nizke vibracije, nizek hrup.
● Raznolikost povezovalnih struktur z vhodno močjo in izhodnim navorom za zadovoljevanje potreb različnih povezav; oblika škatle in postavitev osnovne luknje se prilagajata različnim načinom namestitve, velika vsestranskost.
● Mala in srednje velika škatla ima popolnoma zaprto strukturo, močno tesnjenje, mazalno olje v škatli ni enostavno izgubiti in poslabšati, ni ga treba zamenjati, enostavno vzdrževanje.
Dvostopenjski polžasti reduktor
● Sestavljen je iz enostopenjskega polžastega reduktorja z vsemi prednostmi enostopenjskega polžastega reduktorja in z velikim prenosnim razmerjem.
● Običajni dvostopenjski kombinirani modeli so: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Če uporabniki imajo posebne zahteve, lahko izberejo 25,30,40,50,63,75,90,110,130,150 kot kombinirane enote glede na dejanske potrebe.
Da bi pravilno izbrali polžasti reduktor NMRV, najprej razumejte naslednje točke:
● pogoji obremenitve pogostost uporabe M book cong 2 ne umiraj s tal, da plačaš goro
● delovna delovna situacija Določite koeficient delovnih pogojev K1 in korekcijski koeficient delovnih pogojev K2
● Vrste mehanskih obremenitev A, B in C so določene v skladu s tabelo 1.
● V skladu s tabelo 2 preverite korekcijski koeficient delovnih pogojev K2.
Stran-07
Izbira vrst mehanskih obremenitev (tabela 1)
pogoj storitve Uporaba Situacije |
primerek Primer |
Vrste obremenitev Vrsta obremenitve |
Brez udarno enakomerne obremenitve obremenitev |
tekoči trak (povprečna hitrost) Con vay Band (enoten transport) |
A (enakomerna obremenitev) A (unitorm obremenitev) |
Srednja udarna obremenitev zmerne obremenitve |
Prenosni jermen (variabilni prenos) Hitrost Spremenjena Transport g |
B (srednja udarna obremenitev) B (srednja obremenitev |
Intenzivna udarna obremenitev hude obremenitve |
Kompresorji, mlinčki itd Kompresor、Pulverize r itd. |
C (močna udarna obremenitev) C (huda obremenitev) |
sobna temperatura Sobna temperatura |
Korekcijski faktor delovnih pogojev k2 Delovni pogoj Koeficient K2 |
-10℃~30℃ |
1 |
30℃~40℃ |
1.1~1.2 |
Izbran je koeficient delovnih pogojev K1 (slika 1) Diagram 1 koeficient delovnih pogojev K1
16h / dan (dan) |
8h / dan (dan) |
2h / dan (dan) |
|
|
|||||||||||
2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1.2 |
1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 1.0 |
1.6 1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
C (močna udarna obremenitev) C (Huda obremenitev) B (srednja udarna obremenitev) B (zmerna obremenitev) A (enakomerna obremenitev) A (unitorm obremenitev) |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
1.4 |
|
|
|
|
|
|
{pog |
|
|
|
|
|
|||
1.3 1,2 1,1 1,0 0,9 0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
B- |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
OF |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
Koeficient obratovalnega stanja K1 Koeficient delovnih pogojev K1 |
5102030405060708090100 Frekvenca zagona (pod/h) Frekvenca zagona (čas/ura) |
|
● Uporabnik mora najprej določiti vhodno mehansko obremenitev T (navor) delovnega stroja, T pomnoženo s koeficientom delovnih pogojev K1 in nato pomnoženo s korekcijskim koeficientom delovnih pogojev K 2, to je, da dobi vrednost izhodnega navora reduktor in skupaj z razmerjem hitrosti ali vrednostjo izhodne hitrosti izberite zahtevane specifikacije reduktorja.
● Uporabnik lahko tudi izračuna izhodni navor glede na znano vhodno moč v kombinaciji z vrednostjo razmerja ali vrednostjo izhodne hitrosti in izbere reduktor.
Primer 1. Univerzalni tekoči trak (enakomerna obremenitev)
Navor: 19N.m čas delovanja 8 ur / dan
Hitrost: približno 55 r/min, začetna frekvenca: 10-krat/uro
Reduktor: 1 / 25, temperatura okolice: notranja 25 ℃
① V skladu s tabelo 1 se določi vrsta obremenitve
Vrsta obremenitve: enotna obremenitev brez udarca, izberite A;
② V skladu s sl. 1, vzemite frekvenčno presečišče 10-krat / uro na liniji A in ugotovite koeficient K1=1 časa delovanja 8 ur / dan;
③ Glede na tabelo 2 je koeficient K2=1;
④ Nato je vrednost navora 19 K1 K2=1911=19 N. In m, z neobveznimi najbližjimi 19 N. Reduktor hitrosti m.
Izbrani rezultat: NMRV30-1 / 25
Vhodna moč je 0,18kW, izhodna hitrost je 56 vrt/min, izhodni navor pa 21 N.m
Primer 2. Tekoči trak (srednja udarna obremenitev)
Navor: 65N. M., trajanje: 16 ur / dan,
N,00 krat / uro,
Reduktor: 1 / 60,"Slaba temperatura: 35℃, direktna povezava motorja
① V skladu s tabelo 1 se določi vrsta obremenitve
Vrsta obremenitve: blaga udarna obremenitev, izberite B;
② V skladu s sl. 1, vzemite točko frekvence 100-krat / uro na črti B in poiščite koeficient 16 ur / dan časa delovanja K1 = 1,65;
③ Glede na tabelo 2 je koeficient K2=1,15;
④ Vrednost navora je 65xK1xK2=70x1,65x1,15=1 23 N. In m, lahko izberete najbližjih 123N. Reduktor hitrosti m.
Izbrani rezultat: NMRV63-1 / 60
Vhodna moč je 0,55 kW, izhodna hitrost je 23,3 rpm, izhodni navor pa 140 N.m
NMRV |
NVR |
Opis številke modela: Opombe o modelu
NMRV-063-30-VS-F1(FA)-AS-80B5-0,55kW-B3 |
|||
NMRV |
polžni reduktor Reduktor hitrosti polžastega gonila |
||
NVR |
Zobniški reduktor Worute (z vhodno gredjo) Reduktor hitrosti polžastega gonila (ujemajoča se vhodna gred) |
||
063 |
Sredinska razdalja polžastega reduktorja Sredinski diktat |
||
30 |
redukcijsko prestavno razmerje Razmerje redukcije |
||
VS |
Dvosmerna vhodna os Dvojna vhodna gred |
F1(F) |
Lokacija in model izhodne prirobnice Izhodna prirobnica |
AS |
Enosmerna izhodna gred Enojna izhodna gred |
AB |
Dvosmerna izhodna gred Dvojna izhodna gred |
PAM |
Povezava motorja Prirejen za motorno sklopko |
80B5 |
Številka sedeža motorja in namestitvena struktura tvorita opremo za montažo motorja |
0,55kW |
moč motorja Moč električnega motorja |
B3 |
Namestite azimut Položaj montaže |
Domači in tuji modeli kontrolirajo Primerjalno tabelo modelov
čudovito hitro SHENSU |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV ⁰75 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
Domača podjetja Dometic |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV075 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
WJ25 |
WJ30 |
WJ40 |
WJ50 |
WJ63 |
WJ75 |
WJ90 |
WJ110 |
WJ130 |
WJ150 |
|
FCNDK25 |
FCNDK30 |
FCNDK40 |
FCNDK50 |
FCNDK63 |
FCNDK75 |
FCNDK90 |
FCNDK110 |
FCNDK130 |
FCNDK150 |
|
|
FCNK30 |
FCNK40 |
FCNK50 |
FCNK63 |
FCNK75 |
FCNK90 |
FCNK110 |
FCNK130 |
FCNK150 |
|
JRSTD025 |
JRSTD030 |
JRSTD040 |
JRSTD050 |
JRSTD063 |
JRSTD075 |
JRSTD090 |
JRSTD110 |
JRSTD130 |
JRSTD150 |
|
|
JRST030 |
JRST040 |
JRST050 |
JRST063 |
JRST075 |
JRST090 |
JRST110 |
JRST130 |
JRST150 |
Tehnična in preskusna oprema
Z visoko natančnimi CNC obdelovalnimi stroji in obdelovalnimi centri, napredno opremo in instrumenti za testiranje
Odlična tehnologija ter strog in popoln sistem vodenja kakovosti
Združite se s strokovno in tehnično elito ter vodilno ekipo znanosti in tehnologije
V celoti izkoristite novo tehnologijo, nove procese in nove materiale, da zagotovite stabilnost in zanesljivost izdelkov
Kakovost izdelkov izvira iz naprednih proizvodnih sredstev, občutek kakovostne kakovosti pa izhaja iz nenehnih inovacij
1. Temperatura delovnega okolja je -40 ℃ - + 40 ℃. Ko je temperatura delovnega okolja nižja od 0 ℃, je treba mazalno olje pred zagonom segreti na več kot 0 ℃. Ko je temperatura delovnega okolja višja od 40 ℃, je treba sprejeti ukrepe za hlajenje.
2. Reduktor polžastega gonila se lahko vrti pozitivno in obratno
Quanzhou Yue eli avtomatizacijska oprema Co., Ltd. je zbirka razvoja, razvoja, oblikovanja, proizvodnje kot enega od profesionalnih proizvajalcev, s prvovrstnimi znanstvenimi raziskavami, tehničnim osebjem.
Podjetje se nahaja v svetovno znanem turističnem letovišču Hangzhou. Po več kot 20 letih trdega dela, nenehnih izboljšav, obseg proizvodnje podjetja raste, raznolikost
Postopoma popoln, je oblikoval osem serij, več kot 30.000 vrst specifikacij reduktorja, je domača proizvodnja lestvice reduktorja polžastih koles, enega najbolj popolnih proizvajalcev.
Da bi še izboljšali kakovost izdelkov, zadovoljili naraščajoče povpraševanje na trgu, izboljšali splošno kakovost upravljanja podjetja, je podjetje v domačih kolegih in prevzelo vodilno vlogo pri izvajanju in komunikaciji
Več kot ISO9001:2000 mednarodni certifikat sistema kakovosti.
Visokokakovostno osebje, napredna in učinkovita oprema za obdelavo, strog sistem zagotavljanja kakovosti, popolna poprodajna storitev, je pridobila široko odvisnost domačih in tujih uporabnikov, prodajna mreža
Po vseh večjih provincah in mestih države se izdelki izvažajo v ZDA, Kanado, Japonsko, Južno Korejo in jugovzhodno Azijo ter druge države in regije.
Tehnologija Yue force je polna zaupanja v prihodnost in bo strankam zagotovila najbolj zadovoljive izdelke in najboljše storitve s strožjimi zahtevami in višjim izhodiščem.
1. Na vaše povpraševanje odgovorite v 24 delovnih urah.
2. Izkušeno osebje bo odgovorilo na vsa vaša vprašanja v tekoči angleščini.
3. Prilagodljiv dizajn. UEM in UBM sta dobrodošla.
4. Naši visoko usposobljeni strokovni inženirji in osebje lahko zagotovijo ekskluzivne in edinstvene rešitve za naše stranke.
5. Našim trgovcem nudimo posebne popuste in zaščito prodaje.
6. Profesionalna tovarna: Smo profesionalni proizvajalec vseh vrst strojev z več kot 20-letno zgodovino. Naši izdelki so kakovostni in konkurenčni.
7. Vzorci: Če je količina naročila dovolj velika, lahko vzorec pošljemo na testiranje v enem tednu. Vendar tovor običajno plačate vi in se vrne, ko imamo uradno naročilo.
8. Kot pošteni prodajalec vedno uporabljamo visokokakovostne surovine, napredne stroje in usposobljene tehnike, da zagotovimo, da so naši izdelki visokokakovostni in stabilni. Vabimo vas, da nas kontaktirate ali obiščete naše podjetje.
