200 Štiriosni CAM gramofon

Lahko ste prepričani, da kupite 200 štiriosni gramofon CAM v tovarni YueLi, mi pa vam bomo ponudili najboljše poprodajne storitve in pravočasno dostavo.

Pošlji povpraševanje

Opis izdelka

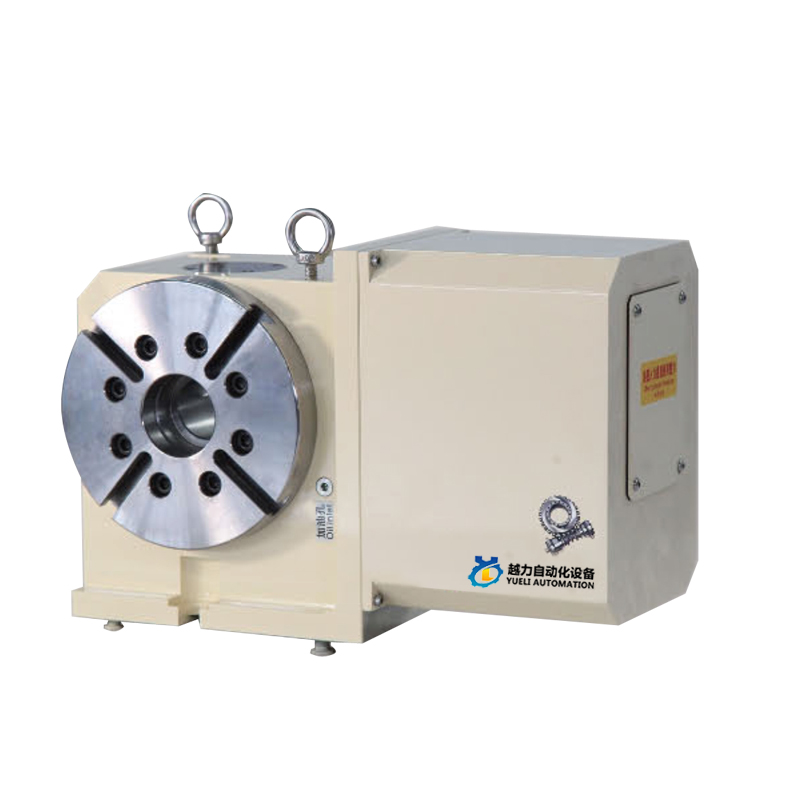

YUELI200 štiriosni gramofon CAM

Vrtenje CNC tipa CAM brez povratne zračnosti

Kot profesionalni proizvajalec 200 štiriosnih gramofonov CAM ste lahko prepričani, da boste kupili 200 štiriosni gramofon CAM v naši tovarni in YueLi vam bo ponudil najboljše poprodajne storitve in pravočasno dostavo.

Struktura prenosa z odmičnimi valji je sprejeta znotraj izdelka.

CAM gred igelni valjčni ležaj predkompresija pogon brez vrzeli.

Brez drsnega trenja, nenehno vzdržuje značilnosti vrzeli.

Visoka natančnost ponavljanja gibanja naprej in nazaj.

Visoka togost, visoka učinkovitost.

Ne povzroča slabe natančnosti zaradi dviga temperature.

Ni potrebe po rednem umerjanju in prilagajanju.

Načelo delovanja in značilnosti odmične CNC gramofonske mize

Načelo prednalaganja

V primerjavi s tradicionalnim vrtljivim krožnikom tipa NC s polžastimi zobniki ima gramofon tipa CAM z rešetko NC večjo natančnost

Delovne značilnosti stopnje, visoke hitrosti, ničelne oddaljenosti in velike obremenitve. Vhodni aksialni odmikači

Iglični valjčni ležaj na kupoli izhodne gredi vozne ukrivljene površine s konstantno hitrostjo je predstisnjen kotalni kontaktni prenos,

Za doseganje ničelnega povratnega udarca in večje hitrosti delovanja, zaradi kotalnega prenosa skoraj nič

Gibanje zaradi trenja, tako da lahko mehanizem vzdržuje prenos povratnega udarca, visoko natančnost pozicioniranja in ni potrebe

Opravljati je treba redno kalibracijo in prilagajanje. CNC gramofon tipa Lattice CAM, Han iz uporabe gredi

Velik ležaj je nameščen na okrogli zunanji steni gredi, oba konca vhodne gredi CAM pa sta nameščena z dvojnimi ležaji.

Prav tako poveča stabilnost in nosilnost gramofona ter se lahko bolje spopade z visoko hitrostjo obdelave in močno rezalno silo, izboljša natančnost obdelave, učinkovitost in zmanjša stroške.

Primerjava karakteristik mehanizma NC gramofona z ničelnim povratnim udarcem tipa CAM

št.	Postavka	Valjčni CAM sušilnik 1M	Vrsta polžastega gonila
1	Vrsta pogona	Ccw Izhodni kot	- CCWa Outout The 360
2	Stanje pogona	Kotalni kontakt	Drsni kontakt
3	Material: Trdota kontakta	Odmična gred: jeklo za kaljenje; HRC60	Polžasta gred: Kaljeno jeklo; HRC60
3	Material: Trdota kontakta	Sledilci odmikačev;Ležajno jeklo; HRC60	Polžasto orodje; fosforjev bron; HB90
4	Prednapetost	○DA	X N0
5	Učinkovitost prenosa	〇Višje	△Nižje

Čas pozicioniranja 90° (primer)

	Postavka št.	Tekmovalec
	Sprostite vpenjanje vretena
	Pospešek
	Linearno rotacijsko gibanje	Črtno vrtljivo gibanje
	Upočasni	Upočasni
	Sprostitev strojne obdelave	Sprostitev strojne obdelave
	Vpenjalno vreteno	Vpenjalno vreteno
	Čas za kolesarjenje	Čas za kolesarjenje

Zmogljivost hitrosti	Togost

Vzdržljivost	3 valjčni ležaj

Yueli200 Referenčni podatki

KODA ŠT		ENOTA	Yueli200
Premer mize		φmm	200
Sredinska višina		mm	160
Luknja za vreteno		φmm	60
T širina reže		mm	12
Širina vodilnega ključa		mm	18
Servo motor		FANUC	b8
Servo motor		MITSUBISH	HF104
Najmanjši prirastek			0,001°
Zobnik			1:36
Največja hitrost vrtenja (3000 rpm)		vrtljajev na minuto	80
Izhodna hitrost navora		kg/m	35
Hidravlični vir pnevmatski/hidravlični		kg/m²	20
Izhodni navor pri zavori		kg/m	35
Natančnost indeksiranja		sek	20
Ponovljivost		sek	4
Kakovost izdelka		kg	67
Dovoljeno worweight	navpično	kg	70
	vodoravno	kg	140
	navpični zadnji del	kg	140
Dovoljena obremenitev	↓F	kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
