Poiščite veliko izbiro orodnih strojev CNC za vrtanje in narezovanje iz Kitajske pri YueLi. Zagotovite profesionalne poprodajne storitve in pravo ceno ter se veselimo sodelovanja.

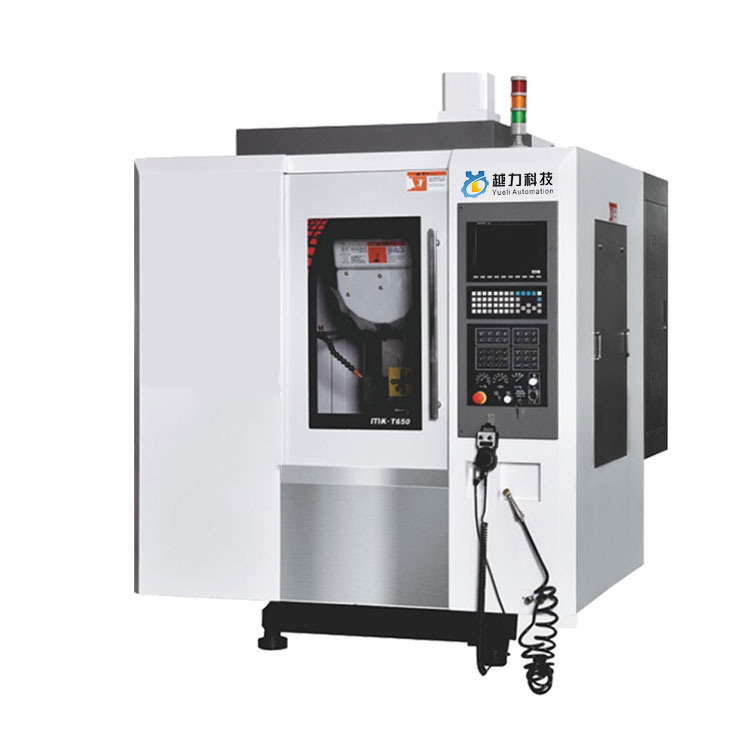

YueLi je proizvajalec in dobavitelj CNC vrtalnih in navojnih orodnih strojev na Kitajskem, ki lahko na debelo prodaja CNC vrtalne in navojne obdelovalne stroje. Za vas lahko zagotovimo strokovno storitev in boljšo ceno. Če vas zanimajo izdelki CNC vrtalnih in navojnih strojev, se obrnite na nas. Sledimo kakovosti počitka, prepričani, da cena vesti, predane storitve.
1. Specializirano za obdelavo majhnih poroznih delov in izdelkov. Primeren je za obdelavo delov mobilnih telefonov, komunikacijske opreme, vesoljske industrije, avtomobilskih lokomotiv, instrumentov in merilnikov, lahke industrije in tekstila, proizvodnje elektronskih naprav in strojev ter bakrenih, aluminijastih elektrod in drugih predelovalnih industrij;
2. Glavna struktura je izdelana iz visoko trdnega litega železa in po žarjenju za lajšanje napetosti in naravnem staranju je natančnost postelje trajna in stabilna ter dolgo časa brez deformacij;
3. Sprejmite visoko natančno ravno povezano vreteno za uresničitev hitre obdelave obdelovanca; Uporaba sistema hladilnega stroja za temperaturo olja lahko zmanjša dvig temperature, ki ga povzroči vrtenje vretena pri visoki hitrosti, učinkovito izboljša toplotno razširitev vretena in izboljša natančnost obdelave;
4. Sprejmite knjižnico orodij za vpenjalne roke, da izboljšate hitrost menjave orodja in natančnost obdelovalnega stroja. Zmogljivost knjižnice orodij je 16 ali 21 kompletov; Osnova trupa ima zadnjo nagnjeno strukturo, ki omogoča enostavno čiščenje odpadkov v obdelovalnem stroju;
5. Strukturna zasnova visokega stebra poveča razdaljo med nosnim koncem glavne gredi in delovno mizo, kar je primernejše za namestitev in uporabo komponent četrte gredi in naredi območje obdelave širše;
6. Samodejno mazanje tirnic, kvantitativni nadzor vbrizgavanja olja s prekinitvami, trajno mazanje gibljivih delov;
Mehanski parameter |
Enota |
T650 |
T850 |
T1000 |
T1200 |
Triosno potovanje |
mm |
600x480x360 |
800x500x360 |
1000×500×450 |
1200x550x500 |
Velikost mize |
mm |
650×475 |
900x475 |
1100×500 |
1300x550 |
T-reža |
mm |
4-16x100 |
4-16x100 |
5-18x80 |
5-18x100 |
Največja nosilnost mize |
KG |
800 |
1000 |
1200 |
1200 |
Razdalja od konca vretena do delovne površine |
mm |
90~640 |
150~510 |
150~600 |
150~650 |
Razdalja od središča vretena do vodilne tirnice stebra |
mm |
541 |
541 |
580 |
605 |
Specifikacije tirnice osi X |
mm |
30 |
30 |
35 |
35 |
Specifikacije tirnice osi Y |
mm |
30 |
30 |
35 |
35 |
Specifikacije tirnice osi Z |
mm |
35 |
35 |
35 |
35 |
Specifikacije vijakov X/Y/Z |
mm |
32x16 |
32x16 |
32x16 |
32x16 |
Specifikacija vretena |
|
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
Največja hitrost vretena |
vrtljajev na minuto |
20000 |
20000 |
20000 |
20000 |
Moč vretena |
kw |
5.7-11 |
5.7-11 |
5.7-11 |
5.7-11 |
X/Y/Z triosna moč motorja |
kw |
2,4/2,4/3,9 |
5,9/5,9/5,9 |
3,9/3,9/3,9 |
3,9/3,9/3,9 |
X/Y/Z Hitra največja hitrost |
m/min |
48 |
48 |
48 |
48 |
X/Y/Z Največja rezalna hitrost |
m/min |
10000 |
10000 |
10000 |
10000 |
Triosna natančnost pozicioniranja |
mm |
±0,003/300 |
±0,003/300 |
±0,003/300 |
±0,003/300 |
Triosna ponavljajoča se natančnost pozicioniranja |
mm |
±0,002/300 |
±0,002/300 |
±0,002/300 |
±0,002/300 |
Specifikacija zračnega tlaka |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
Velikost stroja |
mm |
1770x2300x2100 |
2350x2300x2100 |
2600x2500x2800 |
3000x2800x3000 |
Teža stroja (pribl.) |
kg |
3200 |
3600 |
5300 |
6500 |
1. Lito železo se ponovno segreje pri visoki temperaturi in stara več kot šest mesecev.
2. Strog postopek sestavljanja (montaža tirnice, sklop vodilnega vijaka, sklop ležaja itd.).
3. Izjemna tehnologija strganja (strganje podnožja motorja, strgalo na koncu vretena, strganje na površini stebra).
4. Znanstvena produkcija, sledljivost celotnega procesa kontrole kakovosti.
1 Ko je zaznana napaka naklona, je mogoče istočasno zaznati ravnost linearnega vodila v smereh xx in yy, da se zagotovi natančnost obdelave in sestavljanja delov stroja. Izmeri se formalna natančnost pozicioniranja in ponavljajoča se natančnost pozicioniranja obdelovalnega stroja.
2 Stroj zazna navpičnost vretena in natančnost obdelovalne ravnine, ki je potrebna za zagotovitev, da je znotraj 0,01 mm.
3 Celoten stroj zazna pravokotnost med vodilom osi Z in delom, kar je potrebno za zagotovitev, da je znotraj 0,01 mm.
4 Stroj zazna navpičnost vodila osi xy, natančnost pa mora biti znotraj 0,005 mm.
Primeren za majhne in srednje velike razrede škatel, razred plošč, razred plošč, razred ventilov, razred lupine, kalupe in druge kompleksne dele različnih majhnih in srednje velikih serijskih obdelav, ki se pogosto uporabljajo v natančnih delih, natančnih kalupih, izdelkih 5G , strojna oprema, avtomobilski deli, industrija medicinske opreme.
