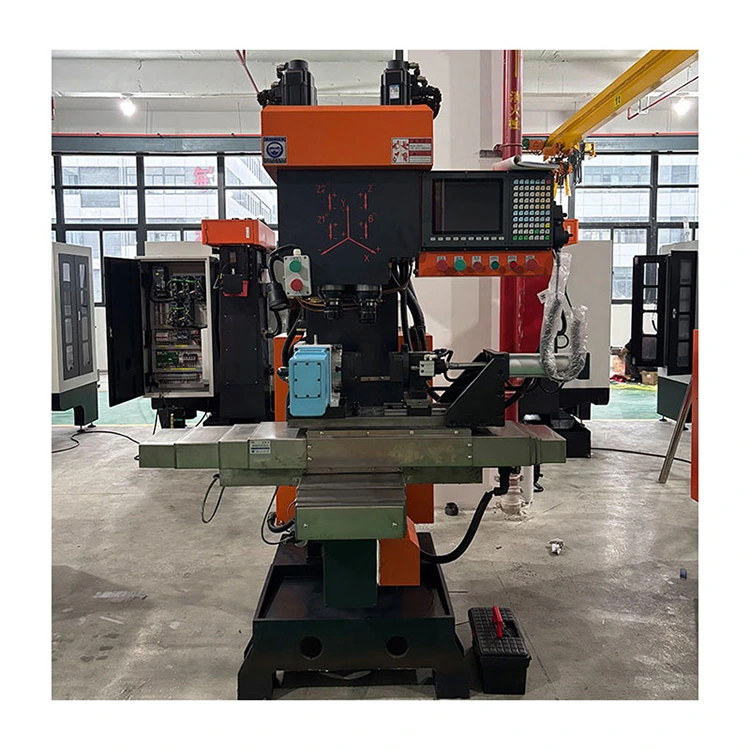

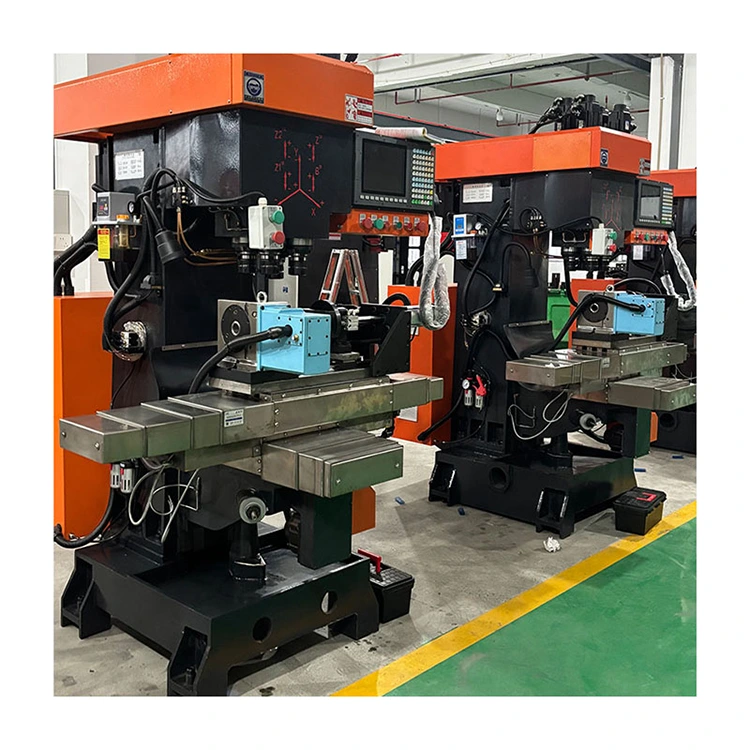

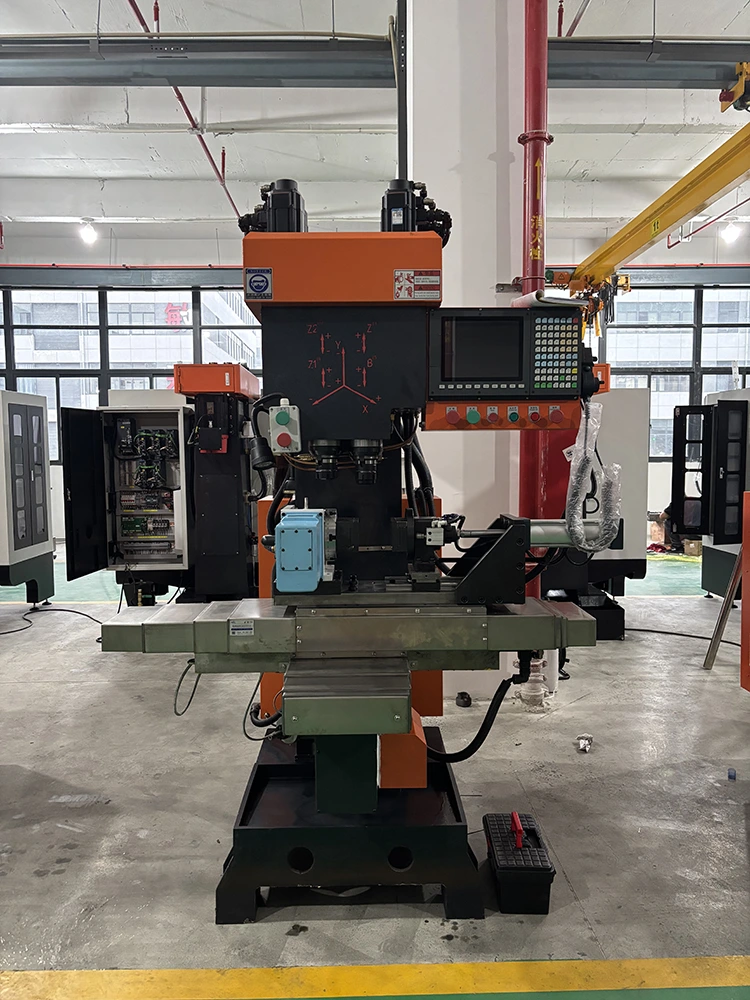

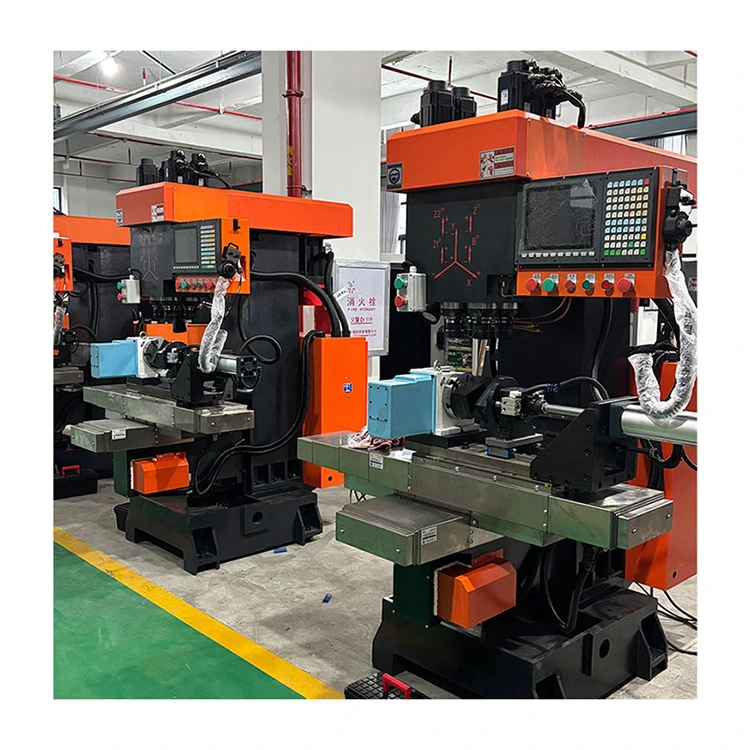

Večfunkcijski 4-vretenski stroj za narezovanje navojev

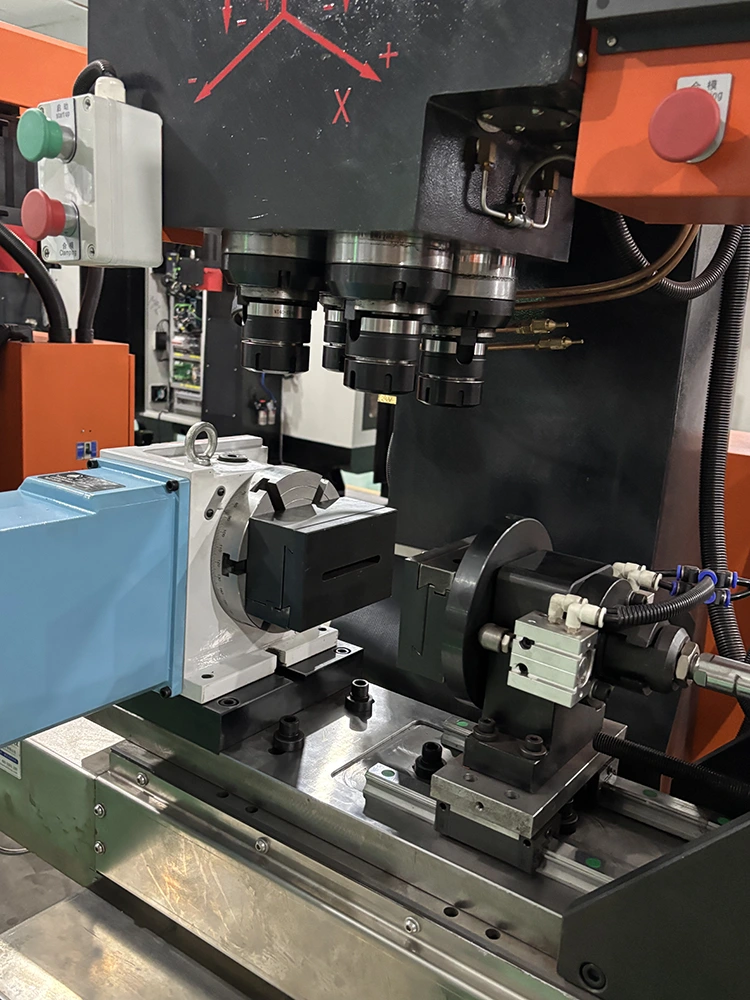

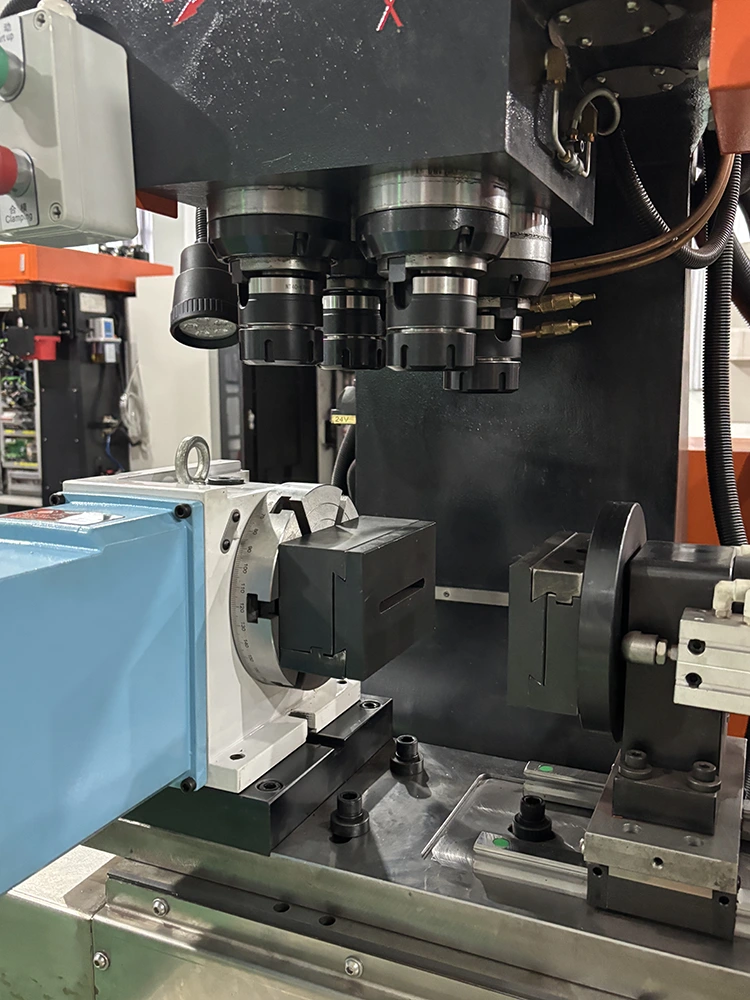

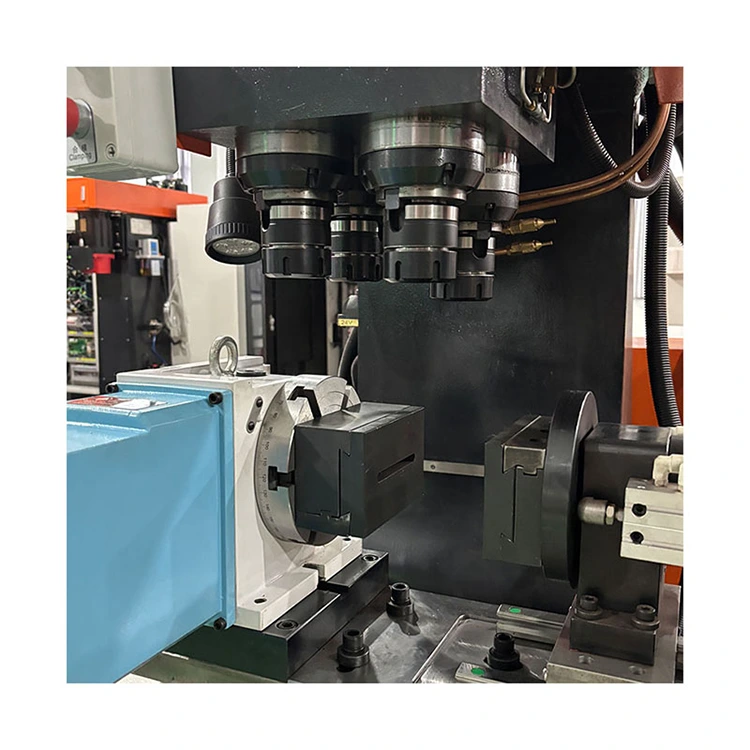

Visokokakovostni večfunkcijski 4-vretenski sestavljeni stroj za narezovanje navojev YueLi je štiriosni CNC obdelovalni center, ki vključuje funkcije vrtanja, narezovanja navojev, rezkanja in utorov. Opremljen s četrto osjo, lahko dokonča postopke vrtanja, narezovanja navojev, rezkanja in utorov na različnih ravninah.

Model:ZSK540

Pošlji povpraševanje

Opis izdelka

1600KG

1. Vsa štiri vretena visokokakovostnega večfunkcijskega 4-vretenskega vrtalnega stroja YueLi so opremljena z visokozmogljivimi motorji in lahko delujejo neodvisno. Vodilni vijaki uporabljajo kroglične vijake, ki zagotavljajo stabilno in natančno delovanje. Hitrost je mogoče kadar koli prilagoditi, kar zagotavlja natančnost pri ponavljajočih se obdelavah.

2. Postelja iz litega železa je bila podvržena več kot šestmesečnemu naravnemu staranju, kar zagotavlja odlično stabilnost. Vodila delovne mize in vodilni vijaki so zasnovani za težke obremenitve, kar preprečuje tresenje tudi pri obdelavi težkih materialov. Ključne komponente ročno postrgajo izkušeni tehniki, da zagotovijo popolno prileganje vseh delov.

3. Večfunkcijski 4-vretenski stroj za narezovanje navojev uporablja tajvanski nadzorni sistem Yitu, ki ga je enostavno upravljati le z dotikom zaslona. Ikone gumbov so intuitivne in enostavne za razumevanje, kar tudi začetnikom omogoča, da se naučijo uporabljati v pol dneva. Običajno uporabljeni obdelovalni programi so vnaprej shranjeni in jih je mogoče preklopiti z enim klikom pri menjavi izdelkov.

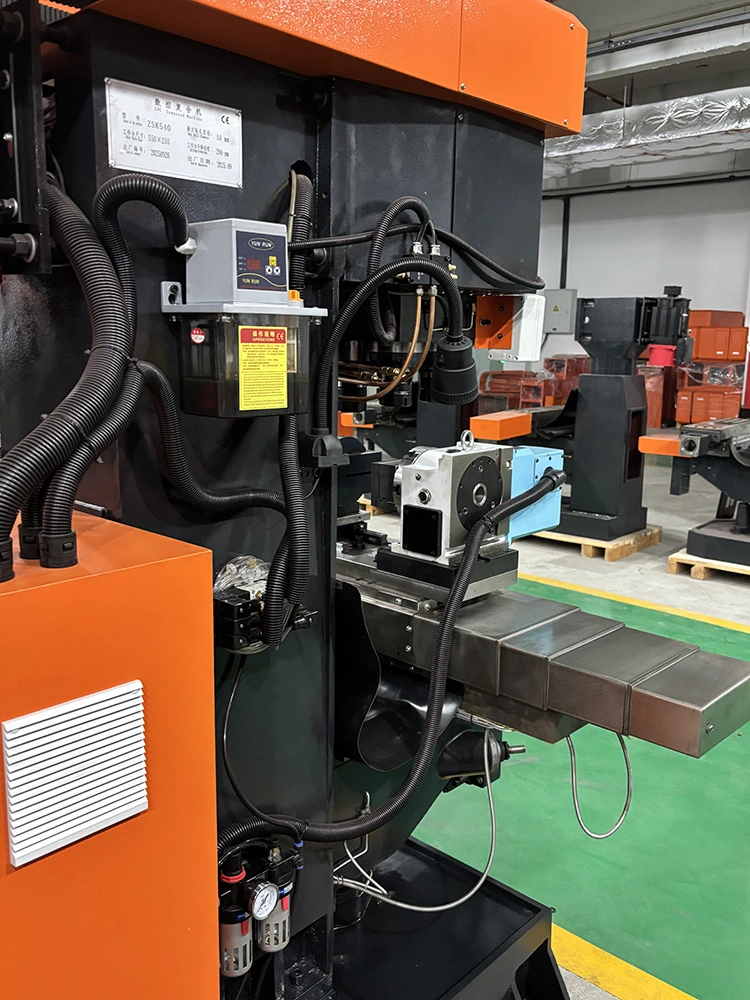

4. Celoten stroj je tesno zaprt, kar učinkovito preprečuje kovinske ostružke, oljne madeže in puščanje hladilne tekočine. Korejske pnevmatske komponente zagotavljajo občutljiv odziv in pomemben učinek zaviranja v sili. Odpiranje zaščitnega pokrova samodejno zaustavi delovanje stroja, kar zagotavlja varnost.

Parameter izdelka

Ime parametra	spec
Največji hod osi X (krogelni vijak) mm	400 mm
Največji hod osi Y (krogelni vijak) mm	280 mm
Premer tulca vretena	105 mm
Vretenska pipa	BT40
Največji hod Z1/Z2/Z3/Z4, mm	135 mm
Sredinska razdalja vretena mm	120 mm
Razdalja od konca vretena do površine delovne mize mm	250/500 mm
Razdalja od osi vretena do površine vodila postelje mm	250
MAX premer vrtanja mm	50 mm
Največji premer navoja mm	50 mm
Hitrost vretena r/min	0-3000 vrt/min
Moč motorja vretena KW	5,5KW
Skupne mere (D×Š×V):	1700×1850×2250
Neto teža stroja, kg	1600KG

Inšpekcija kakovosti

Preden zapusti tovarno, je večfunkcijski 4-vretenski mešani stroj za vrtanje navojev večkrat testiran z uporabo laserske opreme, da se zagotovi brezhibna naravnost in ravnost vodilnih tirnic. Stroj ima vgrajeno funkcijo kompenzacije napak, ki ohranja natančnost tudi po dolgotrajni uporabi. Visoka natančnost ponavljajočega se pozicioniranja zagotavlja, da spremembe orodja ne vplivajo na natančnost.

Uporaba izdelka

Sposoben je dokončati kovinsko rezanje bakrenih delov, aluminijastih delov, cinkovih zlitin in jeklenih delov ter je primeren za industrije, kot so vodovodne in sanitarne naprave, protipožarni ventili, strojna oprema za krmiljenje vrat, strojna oprema za gospodinjske aparate, vodomeri in deli avtomobilov/motociklov ter vesoljska industrija.
