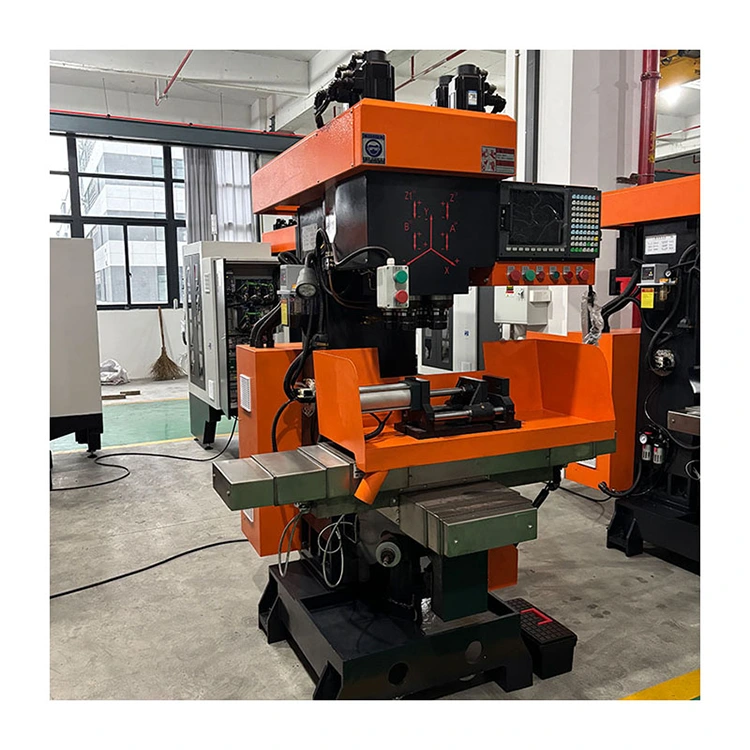

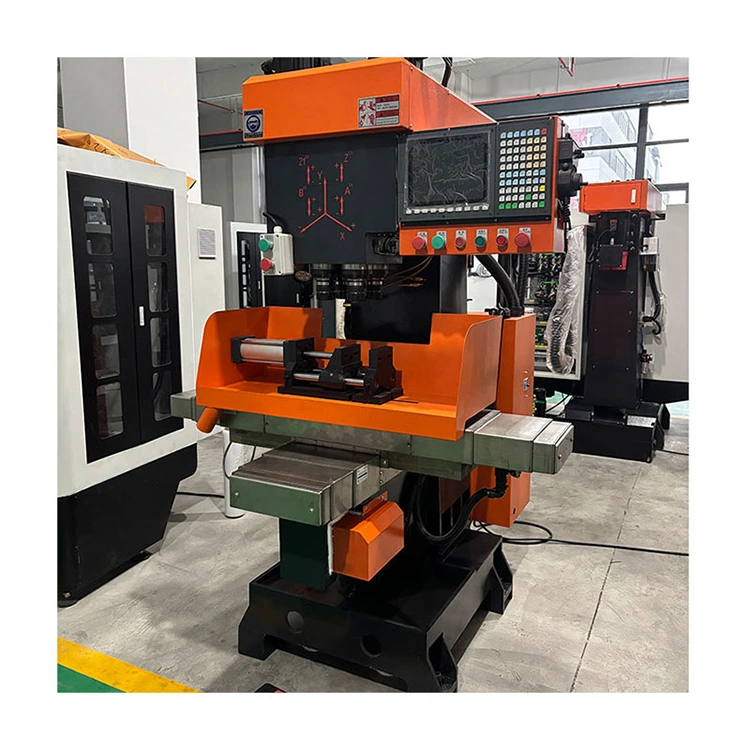

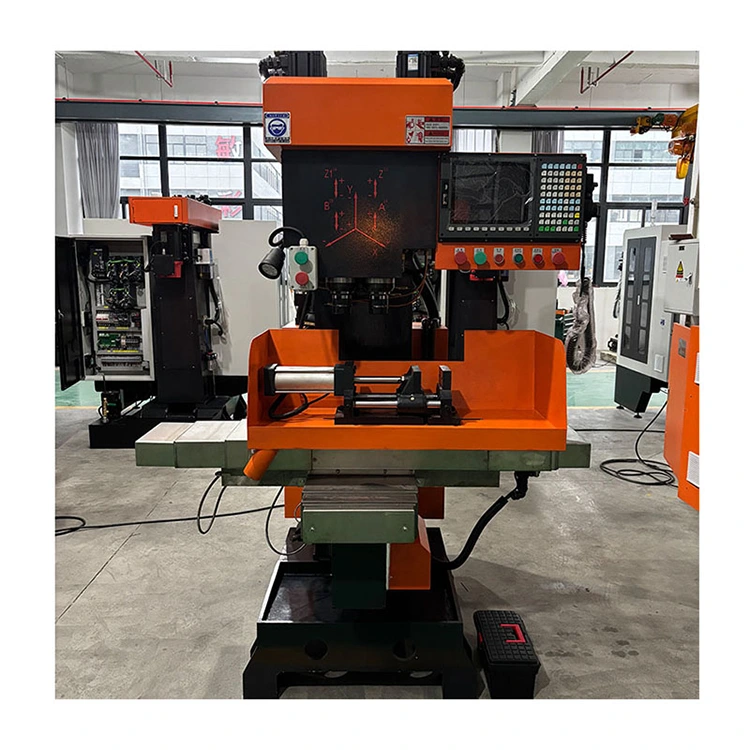

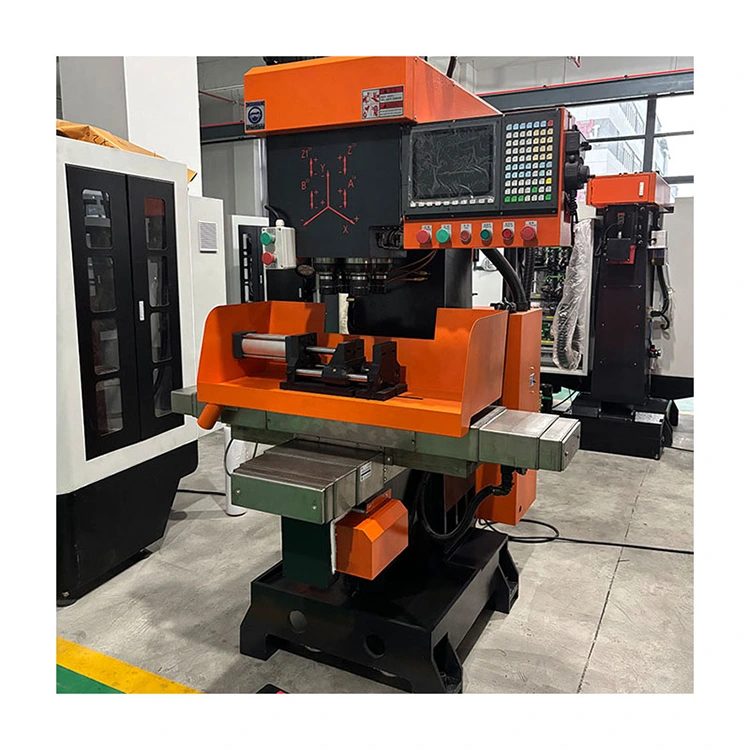

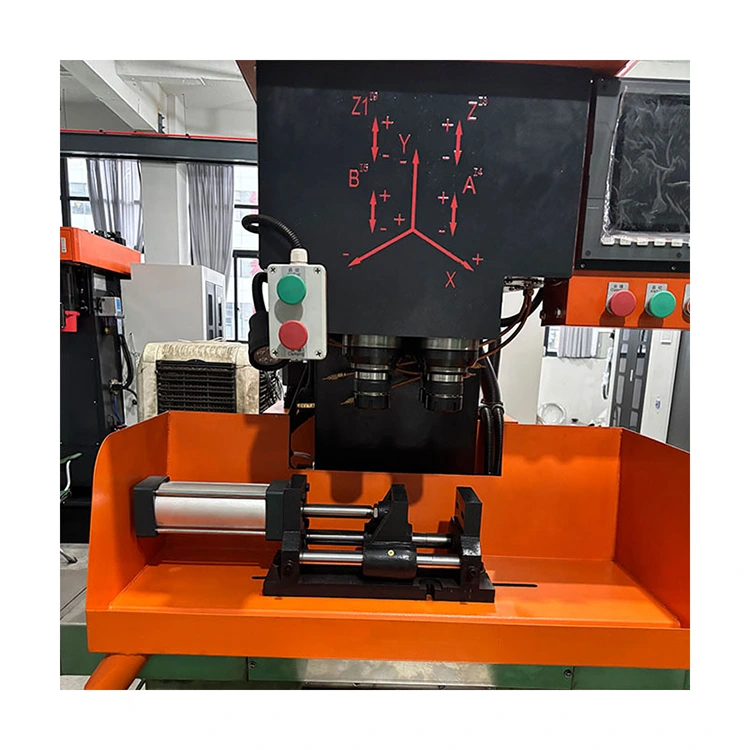

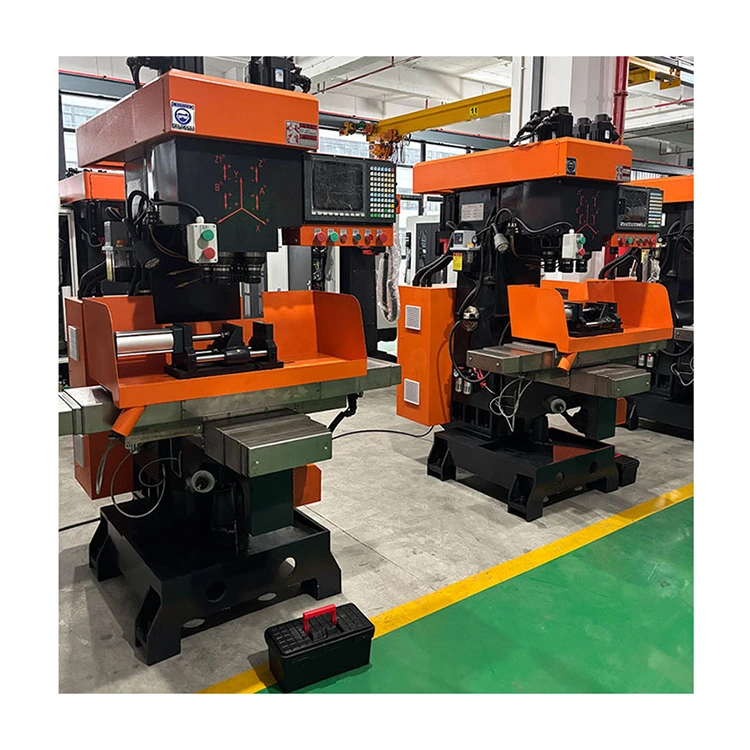

Vertikalni 4-vretenski CNC sestavljeni stroj

Zgradba in zmogljivost obdelovalnega stroja

1. Središče visokokakovostnega navpičnega 4-vretenskega CNC sestavljenega stroja YueLi uporablja tajvanski nadzorni sistem Hust za svoj oddelek za krmiljenje programa, ki ima funkcijo zaznavanja za preprečevanje poškodb pip ali orodij, ki jih povzroča okvara elektromagnetnega ventila ali cilindra; ima uporabniku prijazen vmesnik in je enostaven za uporabo.

2. Navpični 4-vretenski CNC sestavljeni stroj je primeren za srednje do veliko serijsko obdelavo delov, postopek lahko zaključi z enim vpenjanjem, kar zagotavlja visoko učinkovitost in dobro natančnost.

3. Navojni mehanizem ne zahteva menjave prenosa vodilnega vijaka; korak je standarden, glavni servo motor Alpha pa ima vgrajeno funkcijo frekvenčne pretvorbe, ki izboljša hrapavost površine navojev obdelanih delov in zagotavlja natančnost obdelave.

4. Neodvisno razvite komponente napajalne glave, natančno brušene, z dobro odpornostjo proti obrabi in dolgo življenjsko dobo.

5. Hust CNC sistem omogoča nastavitev ustrezne hitrosti podajanja po potrebi. Po daljši uporabi se lahko vodilni vijak obrabi, sam sistem pa ima funkcijo kompenzacije orodja.

6. Vse gibljive drsne površine uporabljajo centralizirano samodejno mazalno napravo, da zagotovijo življenjsko dobo obdelovalnega stroja.

7. Gibanje drsne mize poganja servo motor, kar omogoča digitalno nastavitev več koordinat, kar ima za posledico visoko natančnost pozicioniranja, nizke vibracije in hitro odzivno hitrost.

8. Med obdelavo je stanje obdelave obdelovanca prikazano na zaslonu na dotik in obstaja funkcija alarma v primeru okvare.

9. Popolnoma zaprta zaščita zagotavlja osebno varnost in izboljša okolje obdelave.

Glavna konfiguracija

4 zavorni motor

Navodila za namestitev

1. Namestitev ploščadi je treba prilagoditi v skladu z določbami člena 3.1 GB/T17421.1-1998. Delovno mizo postavite na sredino poteze, na sredino delovne mize pa postavite nivo. Odčitek nivoja v navpični in vodoravni smeri ne sme presegati 0,04/1000 mm.

2. Glavni napajalni kabel ne sme biti manjši od 4 mm². Ko je ožičenje končano, preverite, ali je ožičenje pravilno in ali so sponke ožičenja zategnjene.

3. Namestitev navpičnega 4-vretenskega CNC sestavljenega stroja mora biti ozemljena, kot je potrebno, upornost stroja proti zemlji mora biti manjša od 4 ohmov, premer ozemljitvene žice pa mora biti večji od 2,5 mm².

Polja uporabe

Visokokakovosten navpični 4-vretenski CNC sestavljeni stroj YueLi je zmožen dokončati rezanje kovin bakrenih delov, aluminijastih delov, cinkovih zlitin in jeklenih delov ter je primeren za industrije, kot so vodovodne in sanitarne opreme, protipožarni ventili, strojna oprema za krmiljenje vrat, strojna oprema za gospodinjske aparate, vodomeri in deli avtomobilov/motociklov ter vesoljska industrija.
