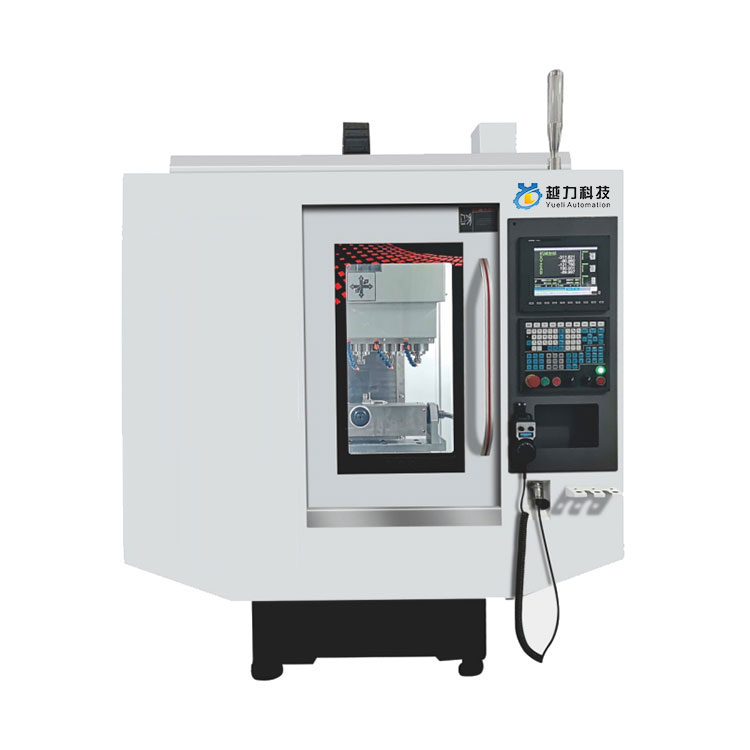

Petosni gravirni in rezkalni stroj
  • Petosni gravirni in rezkalni strojPetosni gravirni in rezkalni stroj

Petosni gravirni in rezkalni stroj

Visokokakovosten petosni gravirni in rezkalni stroj, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj petosnih strojev za graviranje in rezkanje na Kitajskem.

Pošlji povpraševanje

Opis izdelka

Petosni gravirni in rezkalni stroj

Petosni gravirni in rezkalni stroj vroče prodajne kakovosti, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj petosnih strojev za graviranje in rezkanje na Kitajskem.

Funkcionalni pregled:


1. Specializirano za obdelavo majhnih poroznih delov in izdelkov. Primeren je za obdelavo delov mobilnih telefonov, komunikacijske opreme, vesoljske industrije, avtomobilov in motociklov, instrumentov, lahke industrije in tekstila, elektronskih naprav in strojev, kot tudi za obdelavo bakrenih in aluminijevih elektrod.

2. Struktura je izdelana iz litega železa visoke trdnosti in je bila podvržena žarjenju za razbremenitev napetosti in zdravljenju z naravnim staranjem. Točnost postelje je dolgotrajna in stabilna ter se dolgo ne bo deformirala;

3. Uporabite visoko natančno električno vreteno za doseganje visoke hitrosti obdelave obdelovancev; uporabite strojni sistem za hlajenje temperature olja, da zmanjšate problem dviga temperature, ki ga povzroča vrtenje vretena pri visoki hitrosti, učinkovito izboljšate toplotni podaljšek vretena in izboljšate natančnost obdelave.

4. Osnova ohišja stroja ima zasnovo nagnjene strukture za olajšanje čiščenja odpadkov znotraj obdelovalnega stroja.

5. Strukturna zasnova visokega stebra poveča razdaljo od nosu vretena do delovne mize, kar je primernejše za namestitev in uporabo komponent četrte osi in naredi območje obdelave širše;

6. Sprejema avtomatski injektor olja za orbitalno mazanje in nadzoruje količino vbrizgavanja olja občasno in kvantitativno, kar lahko dolgo časa maže gibljive dele.


Mehanski parametri:


Mehanski parametri

Enota

MK-640D

Hod delovne mize (X/Y/Z)

mm

600x380x350

Območje delovne mize

mm

550x400

T-reža

mm

4-14x80

nosilnost teže

kg

300

Razdalja od središča vretena do stebra

mm

380

Razdalja od konca vretena do delovne mize

mm

80-430

Triosna moč motorja

KW

1,7x1,7x3,1

X.Y.Z hitro podajanje

m/min

25/25/25

krmilnik


Možnosti strank

Specifikacije konca vretena


φ100

Hitrost vretena

vrtljajev na minuto

24000

Moč motorja vretena

KM (KW)

3,2/2,2

natančnost pozicioniranja

mm

±0,003/300

Ponovljivost

mm

±0,002/300

Specifikacije zračnega tlaka

kg/cm2

6-7 barov

fizična dimenzija

mm

1900x2200x2000

Mehanska teža (pribl.)

KG

2700


Prikaz izdelka v obdelavi:



Obrtna proizvodnja:


1. Lito železo se ponovno segreje pri visoki temperaturi in stara več kot šest mesecev

2. Strog postopek sestavljanja (montaža tirnice, sklop vodilnega vijaka, sklop ležaja itd.)



3. Vrhunska tehnologija strganja (strganje sedeža motorja, strganje končne strani vretena, strganje površine za pritrditev stebra)



4. Znanstvena produkcija, sledljivost celotnega procesa sistema nadzora kakovosti



Zagotavljanje kakovosti


1、Ko je zaznana napaka naklona, ​​je mogoče istočasno zaznati ravnost linearnega vodila v smereh xx in yy, da se zagotovi natančnost obdelave in sestavljanja delov stroja. Izmeri se formalna natančnost pozicioniranja in ponavljajoča se natančnost pozicioniranja obdelovalnega stroja

2、Navpičnost glavne gredi in natančnost delovne ravnine celotnega stroja morata biti zajamčeni znotraj 0,01 mm

3、Navpičnost med vodilom osi Z in delom mora biti zajamčena znotraj 0,01 mm.

4、Stroj zazna navpičnost vodila osi xy, natančnost pa mora biti znotraj 0,005 mm.



Polje uporabe


Primerno za majhne in srednje velike razrede škatel, razred plošč, razred plošč, razred ventilov, razred lupine, kalupe in druge kompleksne dele različnih majhnih in srednje velikih serijskih obdelav, ki se pogosto uporabljajo v natančnih delih, natančnih kalupih, izdelkih 5G , strojna oprema, avtomobilski deli, industrija medicinske opreme.



Yueli Technology je tehnološko podjetje, ki združuje raziskave in razvoj, prodajo in proizvodnjo. Po letih trdega dela in razvoja izdelki vključujejo terminalske procesne centre 5G, vrtalne in navojne stroje, gravirne in rezkalne stroje s petimi glavami, polirne stroje za 3D profiliranje s petimi povezavami, petosni stroji za graviranje in rezkanje kamna z intarzijami nakita, stroji za luščenje, centri za obdelavo portalov, visokohitrostno graviranje in rezkanje, stroj za oblikovanje, stroj za nizkotlačno litje, stroj za gravitacijsko tlačno litje, električna peč, (avtomatski) strelec jedra, pesek mešalnik, (CNC) vrtalni in narezovalni stroj, obdelovalni center, gravirni stroj, avtomatski polirni stroj, lupilni stroj, brusilni stroj itd. serije izdelkov.
