Serija visokohitrostnih strojev za graviranje in rezkanje nizke cene na zalogi. YueLi je proizvajalec in dobavitelj serije strojev za graviranje in rezkanje visoke hitrosti na Kitajskem.
YueLi je proizvajalec in dobavitelj serije strojev za graviranje in rezkanje visoke hitrosti na Kitajskem.

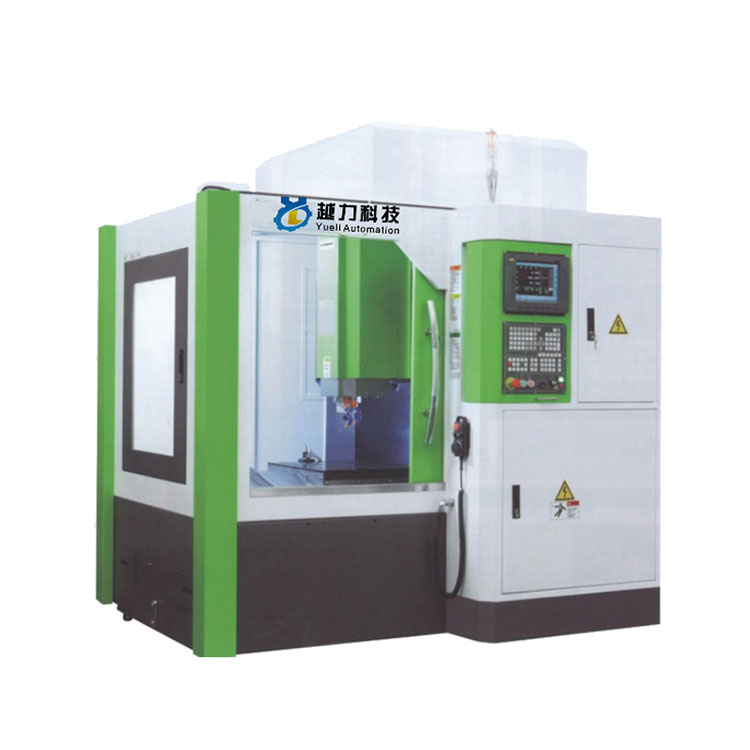

Stroj ima portalno strukturo in je izdelan iz visoko kakovostnega litega železa "Meehanna". Notranja kobilica je ojačana. Vsa litina je bila žarjena in ima visoko stabilnost in brez deformacij. Na splošno je težji od podobnih modelov. Zatesnjen zunanji pokrov in dvostransko tesnilo za odpiranje vrat olajšata obdelavo izdelkov. Poseben visokohitrostni nadzorni sistem gravirnega in rezkalnega stroja, razvit z uporabo japonske in tajvanske tehnologije. Glavne komponente so uvožene iz Japonske, Švice, Nemčije in Tajvana, kot so: servo motorji, linearne tirnice, sklopke in sklopi vijačnih palic. Okrepite lastnosti visoke natančnosti in visoke učinkovitosti. Natančno lahko obdeluje različne materiale: jeklo, baker, aluminij, grafit, organsko steklo itd. Vreteno se lahko ohladi med delovanjem pri visoki hitrosti, da zagotovi, da toplota ne poškoduje lastnosti vretena. Natančna kroglična vretena in linearna vodila ter sklopke so tesno izmerjeni, da zagotovijo stabilnost med obdelavo in ničelno razdaljo pri povratnem delovanju. Ta model je mogoče kadar koli opremiti z zalogovniki orodja glede na potrebe kupcev za izboljšanje učinkovitosti proizvodnje.
Model |
Enota |
MK-540E |
MK-650E |
MK-760E |
MK-870E |
|
kap |
levo in desno (X) |
mm |
500 |
600 |
700 |
800 |
prej in potem (Y) |
mm |
400 |
500 |
600 |
700 |
|
gor in dol (Z) |
mm |
230 |
280 |
320 |
350 |
|
Območje delovne mize |
mm |
500x450 |
500x600 |
600x800 |
900x700 |
|
Največja obremenitev delovne mize |
kg |
300 |
300 |
500 |
500 |
|
Razdalja od delovne mize do čelne strani vretena |
mm |
80-290 |
80-310 |
150-470 |
140-490 |
|
Hitrost vretena |
vrtljajev na minuto |
2000-24000 |
2000-24000 |
2000-24000 |
2000-24000 |
|
Vpenjalna vpenjala/konus vretena |
|
ER25 |
ER25 |
ER25 |
BT30 |
|
Hlajenje vretena |
|
Hladilnik olja |
Hladilnik olja |
Hladilnik olja |
Hladilnik olja |
|
Servo motor osi X/Y/Z |
kw |
0,85-2,0 |
0,85-2,0 |
0,85-2,0 |
0,85-2,0 |
|
Vretenski motor |
kw |
4.5 |
5.5 |
5.5 |
5,5/OPT7,5 |
|
hitro krmljenje |
m/min |
15 |
15 |
15 |
15 |
|
rezanje krme |
m/min |
8 |
8 |
8 |
8 |
|
Ločljivost CNC sistema |
mm |
0.001 |
0.001 |
0.001 |
0.001 |
|
Ponovljivost |
mm |
±0,003/300 |
±0,003/300 |
±0,003/300 |
±0,003/300 |
|
natančnost pozicioniranja |
mm |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
Nastavljalec orodij |
|
Standardno |
Standardno |
Standardno |
Standardno |
|
Sistem mazanja |
|
Popolnoma avtomatski sistem mazanja |
Popolnoma avtomatski sistem mazanja |
Popolnoma avtomatski sistem mazanja |
Popolnoma avtomatski sistem mazanja |
|
Mehanska teža (pribl.) |
KG |
2500 |
3500 |
3800 |
4000 |
|
Skupne mere (dolžina x širina x višina) |
mm |
1860x1800x2200 |
2020x1900x2300 |
2300x2100x2400 |
2300x2300x2400 |
1. Lito železo se ponovno segreje pri visoki temperaturi in stara več kot šest mesecev
2. Strog postopek sestavljanja (montaža tirnice, sklop vodilnega vijaka, sklop ležaja itd.)
3. Vrhunska tehnologija strganja (strganje sedeža motorja, strganje končne strani vretena, strganje površine za pritrditev stebra)
4. Znanstvena produkcija, sledljivost celotnega procesa sistema nadzora kakovosti
1. Ko je zaznana napaka naklona, je mogoče istočasno zaznati ravnost linearnega vodila v smereh xx in yy, da se zagotovi natančnost obdelave in sestavljanja delov stroja. Izmeri se formalna natančnost pozicioniranja in ponavljajoča se natančnost pozicioniranja obdelovalnega stroja
2. Navpičnost glavne gredi in natančnost obdelovalne ravnine celotnega stroja morata biti zagotovljeni znotraj 0,01 mm
3. Navpičnost med vodilom osi Z in delom mora biti zagotovljena znotraj 0,01 mm.
4. Stroj zazna navpičnost vodila osi xy, natančnost pa mora biti znotraj 0,005 mm.
Primeren za majhne in srednje velike razrede škatel, razred plošč, razred plošč, razred ventilov, razred lupine, kalupe in druge kompleksne dele različnih majhnih in srednje velikih serijskih obdelav, ki se pogosto uporabljajo v natančnih delih, natančnih kalupih, izdelkih 5G , strojna oprema, avtomobilski deli, industrija medicinske opreme.
