Neposredno tovarniški petosni CNC gravirni stroj Jade Crafts, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj petosnega CNC gravirnega stroja Jade Crafts na Kitajskem.
Veleprodajni petosni CNC gravirni stroj Jade Crafts, izdelan na Kitajskem. YueLi je proizvajalec in dobavitelj petosnega CNC gravirnega stroja Jade Crafts na Kitajskem.

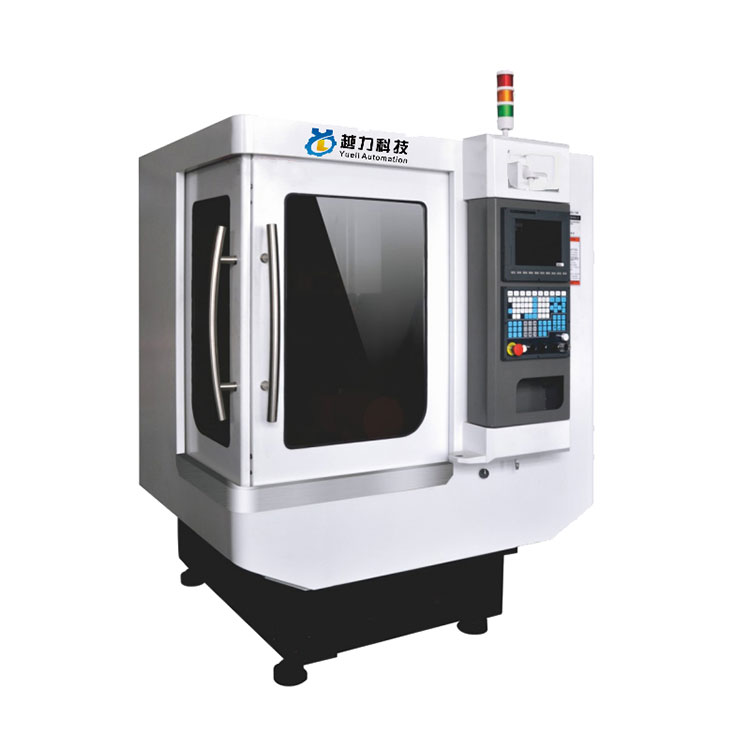

YL5-640 petosni stroj za graviranje z žadom je rokodelski gravirni stroj, posebej zasnovan za graviranje kompleksnih tridimenzionalnih okraskov: posteljno dno in stebri so vsi uliti v enem kosu, z dobro togostjo in stabilnostjo. Opremljen je z uvoženimi servo sistemi in visoko natančnimi komponentami prenosa, ima visoko natančnost obdelave in stabilno delovanje. Sistem je integriran v zasnovi, enostaven za upravljanje in zmogljiv v delovanju. Celoten stroj ima natančne pločevinaste dele za popolno zaščito, zaradi česar je videz lepši in učinkoviteje vzdržuje okoljsko higieno in varnost osebja na mestu. Primeren za obdelavo tridimenzionalnih modelov portretov, živali, pokrajin itd.
Uporablja se lahko za izrezovanje korenin in kompleksnih modelov iz različnih žadov in kamnov. Primeren je za obdelavo tridimenzionalnih rokodelskih modelov, kot so portreti, živali in pokrajine.
Mehanski parametri |
enota |
MK5-640D |
Urnik dela XYZ |
mm |
600*380*350 |
Kot vrtenja A/B |
mm |
0~360°/0~-120° |
Zunanji premer rotacijske mize |
mm |
160 |
Vrtljiva miza nosilna |
KG |
20 |
Nastavljalec orodij |
natančnost |
0,002 mm |
Ponovljivost |
mm |
±0,003 |
natančnost pozicioniranja |
mm |
±0,005 |
Hitri pomik osi XYZAB |
m/min |
20/20/20/15/15 |
Hitrost vretena |
vrtljajev na minuto |
3,2KW/24000 |
Moč motorja osi XYZAB |
kw |
0,75/0,75/2,0/0,4/0,75 |
Sistem mazanja |
1,5 L |
Popolnoma avtomatski sistem mazanja |
Nadzorni sistem |
|
SYNTEC 210MA-E5 |
napajanje |
V |
trifazni 380V |
fizična dimenzija |
mm |
1500*1800*2000 |
Teža (približno) |
KG |
2200 |
1. Lito železo se ponovno segreje pri visoki temperaturi in stara več kot šest mesecev
2. Strog postopek sestavljanja (montaža tirnice, sklop vodilnega vijaka, sklop ležaja itd.)
3. Vrhunska tehnologija strganja (strganje sedeža motorja, strganje končne strani vretena, strganje površine za pritrditev stebra)
4. Znanstvena produkcija, sledljivost celotnega procesa sistema nadzora kakovosti
1、Ko je zaznana napaka naklona, je mogoče istočasno zaznati ravnost linearnega vodila v smereh xx in yy, da se zagotovi natančnost obdelave in sestavljanja delov stroja. Izmeri se formalna natančnost pozicioniranja in ponavljajoča se natančnost pozicioniranja obdelovalnega stroja
2、Navpičnost glavne gredi in natančnost delovne ravnine celotnega stroja morata biti zajamčeni znotraj 0,01 mm
3、Navpičnost med vodilom osi Z in delom mora biti zajamčena znotraj 0,01 mm.
4、Stroj zazna navpičnost vodila osi xy, natančnost pa mora biti znotraj 0,005 mm.
Primerno za majhne in srednje velike razrede škatel, razred plošč, razred plošč, razred ventilov, razred lupine, kalupe in druge kompleksne dele različnih majhnih in srednje velikih serijskih obdelav, ki se pogosto uporabljajo v natančnih delih, natančnih kalupih, izdelkih 5G , strojna oprema, avtomobilski deli, industrija medicinske opreme.
