CNC stružnica s poševno posteljo s servo kupolo in hidravličnim zadnjim delom

CNC stružnica s poševno posteljo s servo kupolo in hidravličnim zadnjim delom (model YL-46K) je natančen stružni stroj, ki ga proizvaja Quanzhou Yueli Automation Equipment Co., Ltd. 30-stopinjska zasnova poševne postelje zagotavlja togost in učinkovito odstranjevanje odrezkov med težkimi postopki rezanja. Stroj, opremljen s CNC sistemom FANUC Oi-TF PLUS (5) in japonskimi THK 32 mm natančnimi krogličnimi vijaki ter 30 mm linearnimi valjčnimi vodili, zagotavlja dosledno natančnost in dolgoročno stabilnost. Vretenasti motor Huahong z močjo 7,5 kW ponuja razpon hitrosti od 0 do 5000 RPM. Hidravlični zadnji del s konusom MT4 in 500 mm hoda podpira stabilno držanje obdelovanca, medtem ko 63 servo revolverska glava omogoča avtomatsko menjavo orodja za izboljšano proizvodno učinkovitost.

Osnovne funkcije

CNC stružnica s poševno posteljo s servo kupolo in hidravličnim zadnjim delom ponuja naslednje ključne funkcije.

· Zasnova poševne postelje: 30-stopinjska poševna postelja za večjo togost in učinkovit pretok odrezkov med obdelavo.

· Visoko natančno vreteno: sklop natančnega vretena v obliki kartuše z japonskimi ležaji NSK. Model vretena A2-5 s premerom 170 mm.

· Vrhunska vodila: japonska THK 30 mm natančna linearna valjčna vodila. Os X s 4 standardnimi bloki, os Z s 4 razširjenimi bloki.

· Precizna kroglična vretena: japonska THK 32 mm kroglična vretena z razmikom 10 mm za obe osi X in Z.

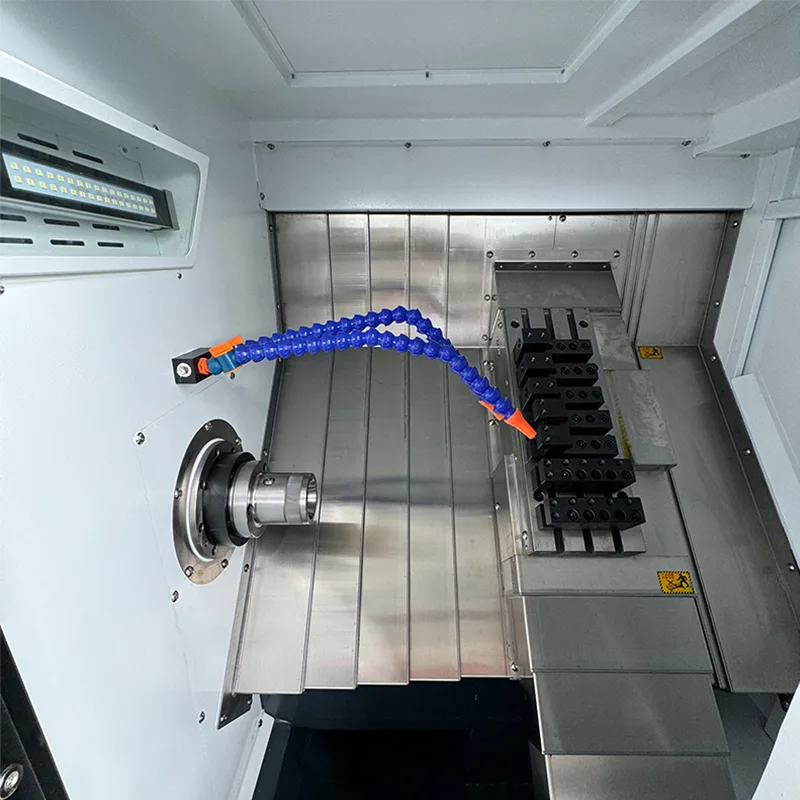

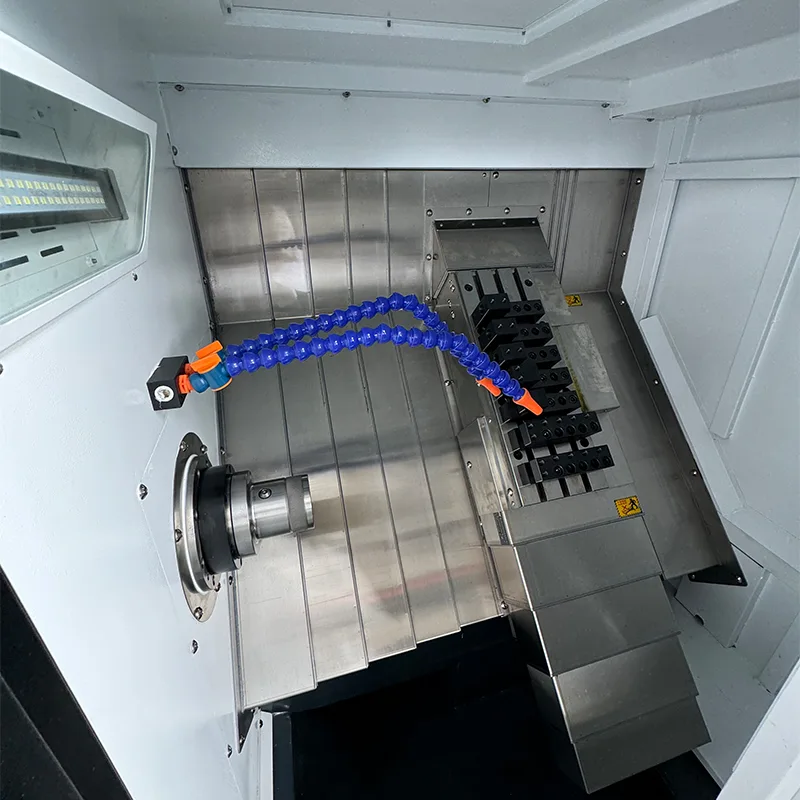

· Servo revolver: 63 servo revolver za hitro in natančno indeksiranje orodja.

· Hidravlični zadnji del: linearni vodilni zadnji del s hidravličnim pogonom. Hod zadnjega dela 500 mm s konusom MT4.

· Motorni pogonski sistem: motor glavnega vretena z jermenskim pogonom, servo motorji X in Z z neposredno povezavo pogona.

Tehnične specifikacije

V naslednji tabeli so navedeni celotni tehnični parametri CNC stružnice s poševno posteljo s servo revolverjem in hidravličnim zadnjim delom.

Konfiguracija stroja

CNC stružnica s poševno posteljo s servo kupolo in hidravličnim zadnjim delom je izdelana iz naslednjih glavnih komponent in blagovnih znamk.

· CNC sistem: FANUC Oi-TF PLUS (5) s servo motorji in pogoni FANUC X/Z.

· Motor vretena: Huahong 7,5 KW.

· Kroglični vijaki: Japonski THK 32 mm natančni kroglični vijaki.

· Linearna valjčna vodila: Japonska THK 30 mm natančna valjčna vodila.

· Sklop vretena: natančen tip vložka z japonskimi ležaji NSK.

· Hidravlični rotacijski cilinder: Tajvan.

· Hidravlična postaja: Tajvan.

· Napajalna glava: 3-stopenjska, 11,4N.

· Črpalka hladilne tekočine: 750 W.

Standardni dodatki

Vsaka CNC stružnica s poševno posteljo s servo kupolo in hidravličnim zadnjim delom je opremljena z naslednjimi dodatki.

· Vzmetna vpenjalka za vpenjalni material – 1 kos vključen.

· Nosilci orodja za struženje – 3 kosi.

· Držala za vrtalno orodje – 2 kosa.

· Palice za vrtalno orodje – podaljšek ER20A, 2 kosa.

· Komplet imbus ključev – 1 komplet.

Aplikacije in prednosti

CNC stružnica s poševno posteljo s servo revolverjem in hidravličnim zadnjim delom je primerna za široko paleto aplikacij struženja.

· Zmogljivost obdelave: največji premer struženja 375 mm, največja dolžina obdelave 380 mm z vpenjalno glavo. Obdeluje različne materiale, vključno z jeklom, nerjavnim jeklom in neželeznimi kovinami.

· Učinkovitost proizvodnje: 63 servo revolver omogoča hitro indeksiranje orodja, skrajšanje časa nastavitve in povečanje pretoka za serijsko proizvodnjo.

· Natančnost in stabilnost: japonska vodila THK in kroglična vretena v kombinaciji s krmiljenjem FANUC CNC zagotavljajo dosledno natančnost in ponovljivost.

· Podpora obdelovanca: hidravlični zadnji del s 500 mm hoda in konusom MT4 zagotavlja varno vpenjanje daljših obdelovancev.

· Toga konstrukcija: 30-stopinjska poševna postelja z zmogljivimi valjčnimi vodili podpira stabilne težke rezalne operacije.

Proizvodnja in zagotavljanje kakovosti

CNC stružnica s poševno posteljo s servo revolverjem in hidravličnim zadnjim delom je izdelana v skladu s strogimi standardi nadzora kakovosti.

· Vse ključne komponente izvirajo iz uveljavljenih blagovnih znamk, vključno s FANUC, Japan THK, Japan NSK in Huahong.

· Natančni postopki sestavljanja krogličnih vreten, linearnih vodil in sklopov vreten.

· Natančen pregled in testiranje pred dostavo za zagotovitev natančnosti in zanesljivosti stroja.

· Podprto z več kot desetletnimi izkušnjami v proizvodnji in strokovno tehnično podporo.

Pogosto zastavljena vprašanja

Kateri CNC sistem se uporablja na tej stružnici s poševno posteljo?

Stroj uporablja CNC sistem FANUC Oi-TF PLUS (5) s servo motorji FANUC in pogoni za osi X in Z.

Kakšni so gibi osi te CNC stružnice?

Premik osi X je 200 mm, premik osi Z pa 460 mm.

Kakšna je hitrost vretena in moč motorja?

Hitrost vretena se giblje od 0 do 5000 RPM, poganja pa ga vretenski motor Huahong s 7,5 kW.

Katere vrste vodil in krogličnih vijakov se uporabljajo?

Stroj uporablja japonska precizna kroglična vretena THK 32 mm in 30 mm precizna linearna valjčna vodila.

Kakšna je teža in splošne mere stroja?

Dimenzije stroja so 1875 × 1021 × 1263 mm, teža pa približno 1,8 tone.
