CNC stružnica s poševno posteljo s servo kupolo in zadnjim delom

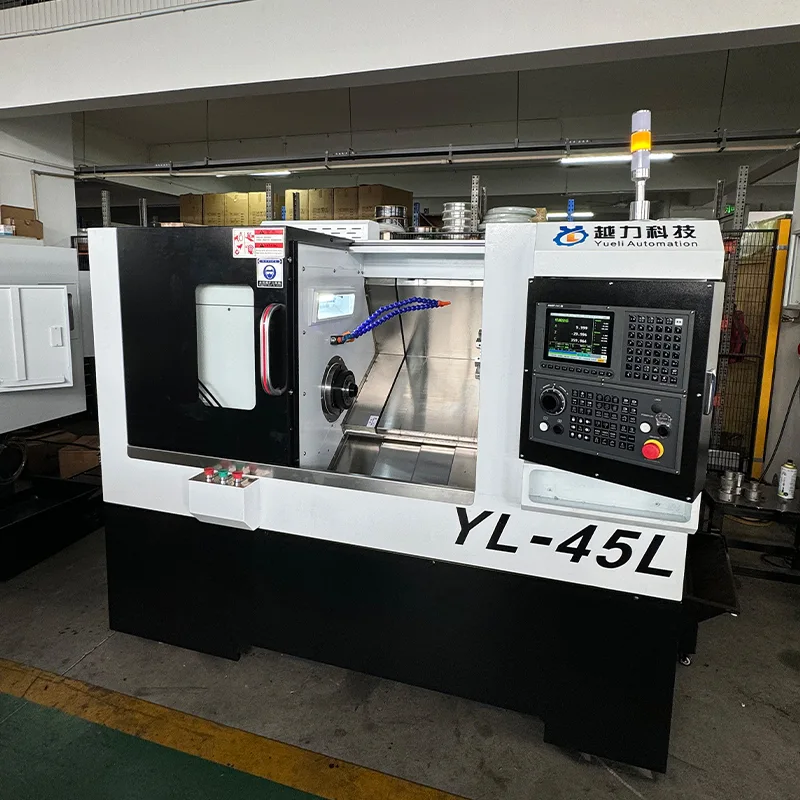

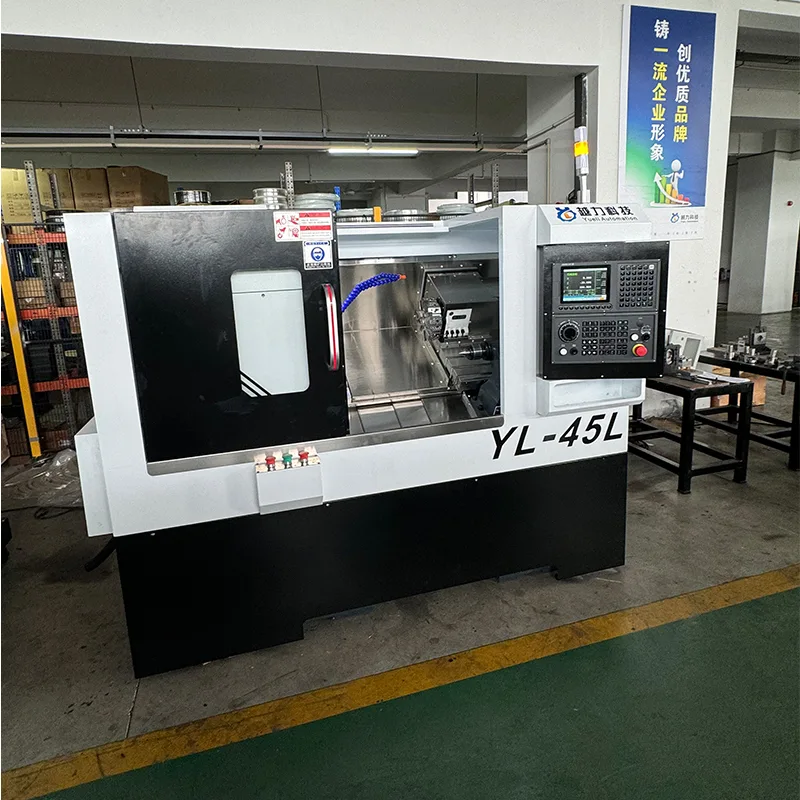

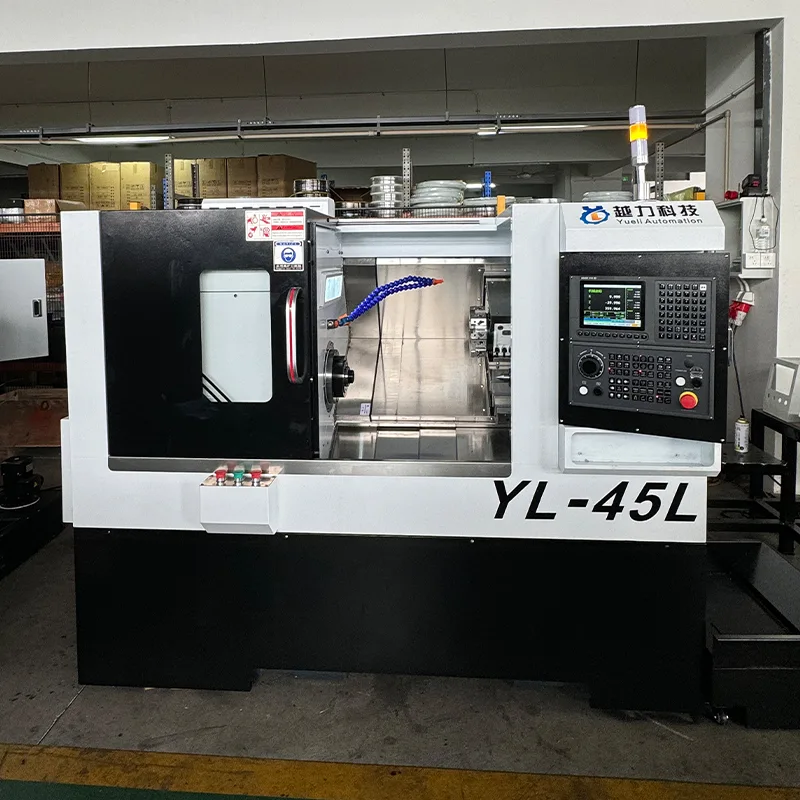

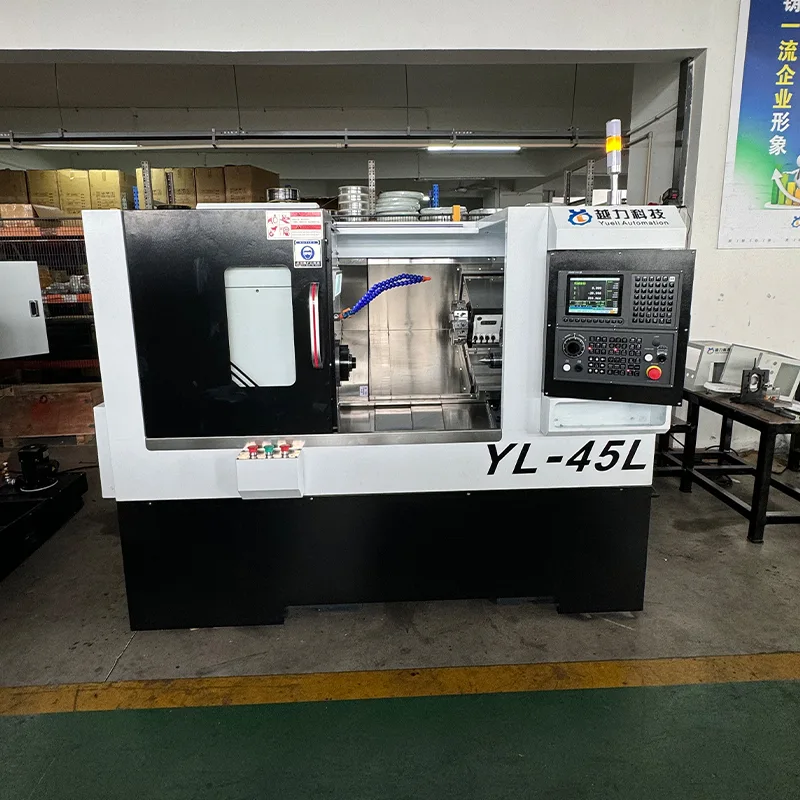

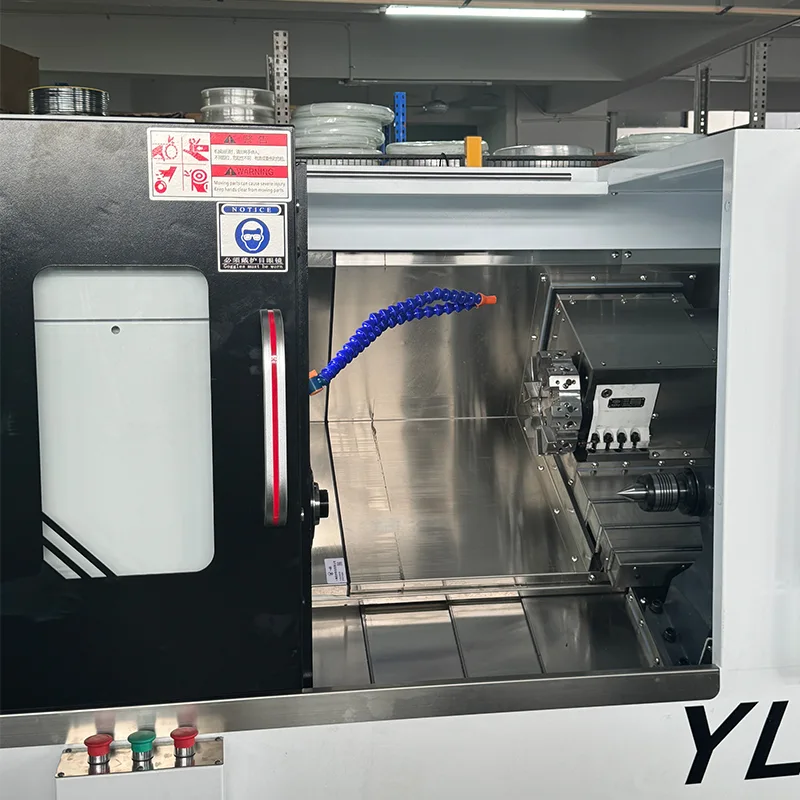

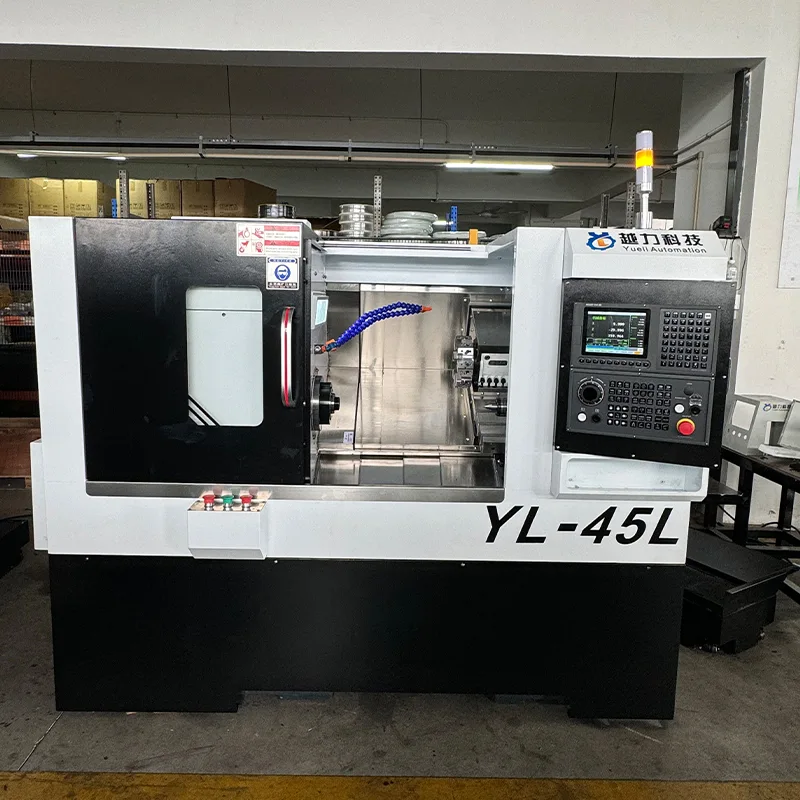

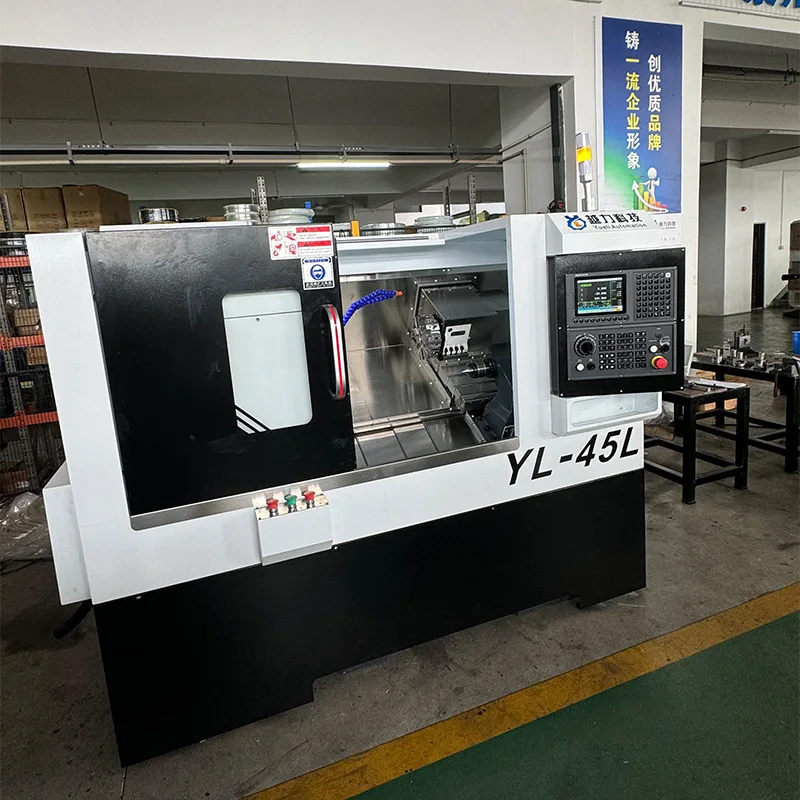

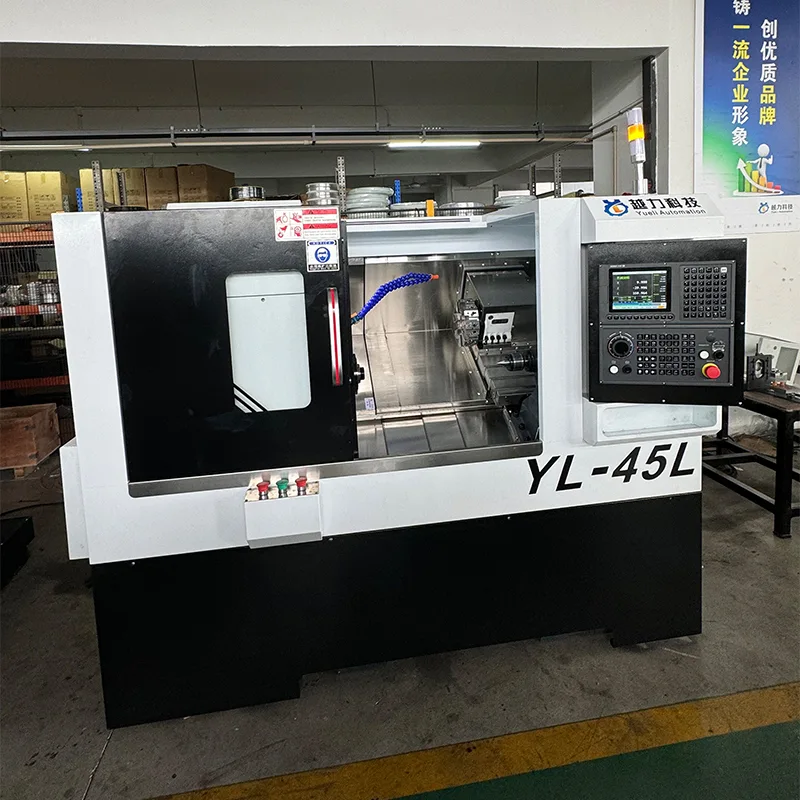

CNC stružnico s poševno posteljo s servo kupolo in zadnjim delom (model YL-45L) izdeluje Quanzhou Yueli Automation Equipment Co., Ltd. Stroj ima 30-stopinjsko poševno zasnovo s 63 servo kupolo za orodje. Opremljen je s CNC-sistemom FANUC Oi-TF PLUS (5), japonskimi natančnimi krogličnimi vijaki THK 32 mm in 30 mm natančnimi linearnimi valjčnimi vodili, ki zagotavljajo stabilno in natančno obdelavo. Hitrost vretena se giblje od 0 do 5000 vrt/min z motorjem vretena Huahong s 7,5 kW. Stroj ima linearni vodilni zadnji del s hidravličnim pogonom, hod zadnjega dela je 500 mm, konus zadnjega dela pa je MT4. Največji premer struženja je 375 mm, največja dolžina obdelave pa 380 mm z vpenjalno glavo.

Tehnične specifikacije

Naslednji tehnični parametri veljajo za CNC stružnico s poševno posteljo s servo revolverom in zadnjim delom.

Glavna konfiguracija

CNC stružnica s poševno posteljo s servo revolverom in zadnjim delom je opremljena z naslednjimi ključnimi komponentami.

Standardni dodatki

Naslednji dodatki so priloženi CNC stružnici s poševno posteljo s servo kupolo in zadnjim delom.

Struktura stroja in ključne lastnosti

CNC stružnica s poševno posteljo s servo kupolo in zadnjim delom vključuje naslednje strukturne in zmogljivostne značilnosti.

· Postelja: 30-stopinjska poševna zasnova postelje za togost in učinkovit pretok odrezkov.

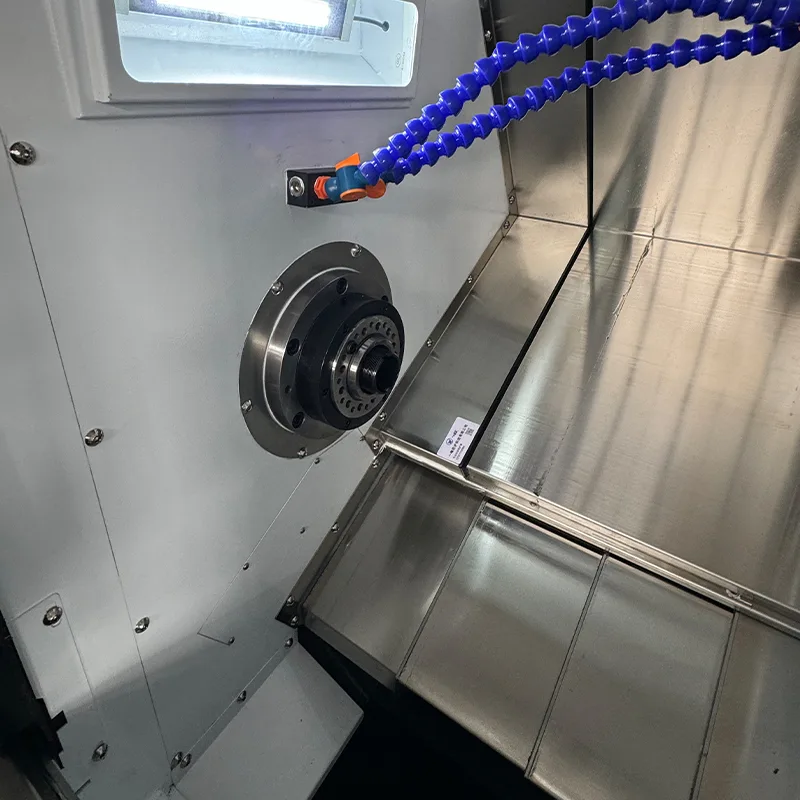

· Vreteno: sklop natančnega vretena z japonskimi ležaji NSK. Model vretena A2-5 s premerom 170 mm. Območje hitrosti 0-5000 RPM.

· Vodila: japonska THK 30 mm natančna linearna valjčna vodila. Os X s 4 standardnimi bloki, os Z s 4 razširjenimi bloki.

· Kroglična vretena: Japonska THK 32 mm natančna kroglična vretena z razmikom 10 mm za X in Z osi.

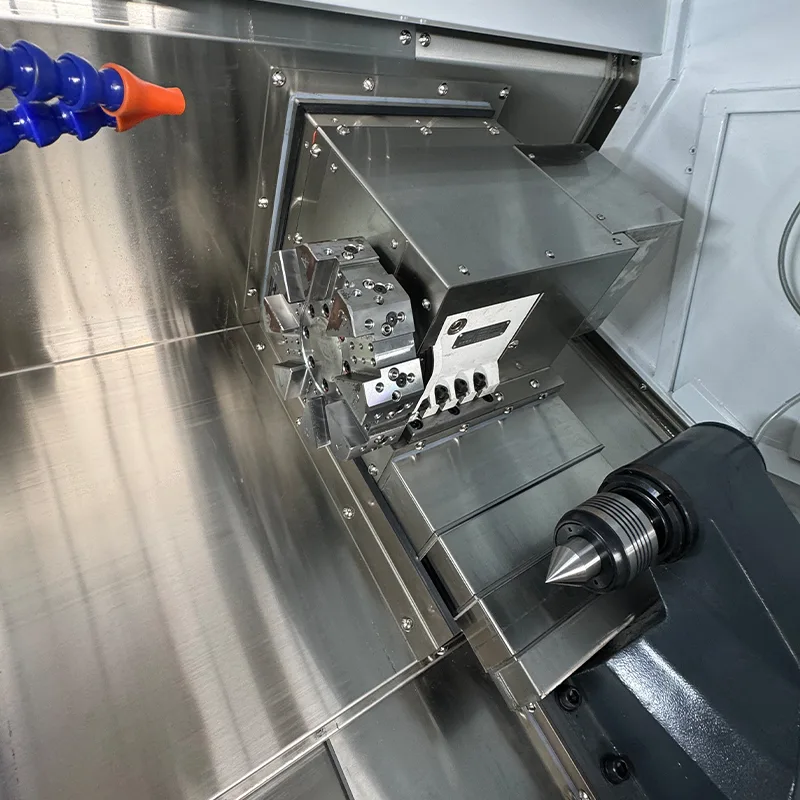

· Orodje: 63 servo revolver za samodejno menjavo orodja.

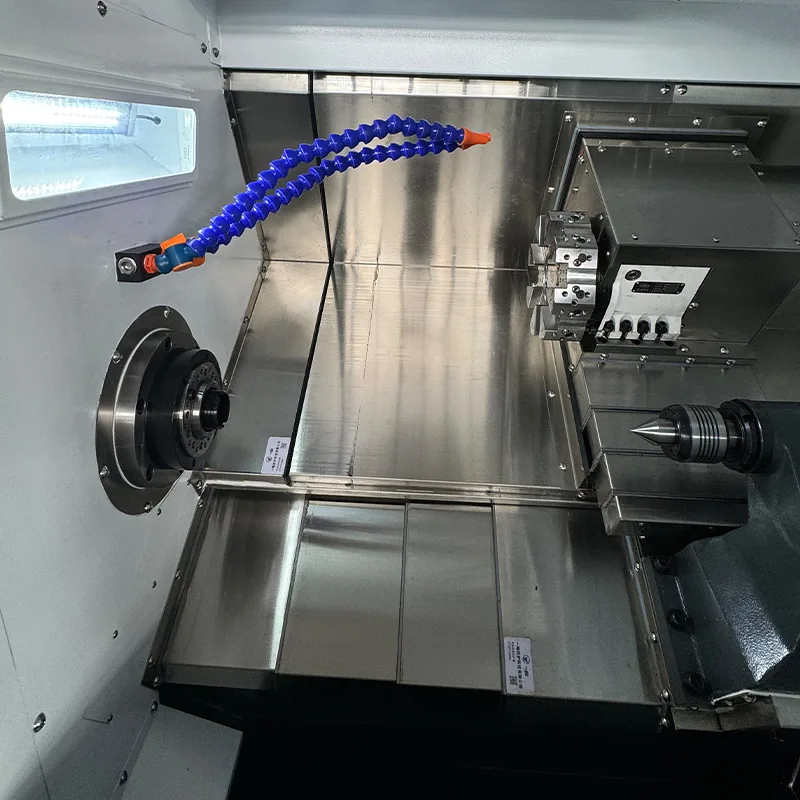

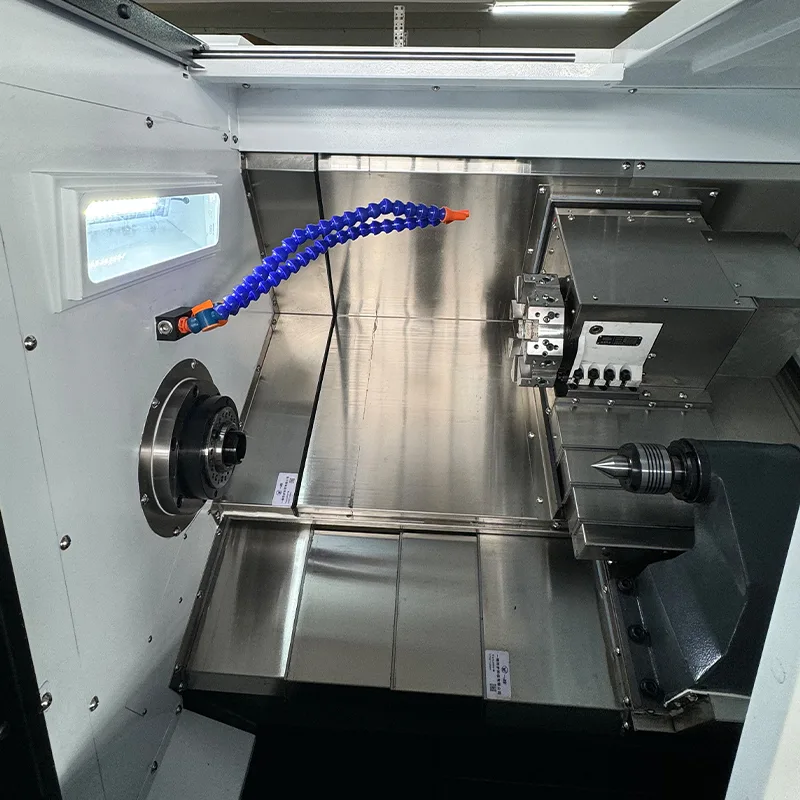

· Zadnji del: linearni vodilni zadnji del s hidravličnim pogonom. Hod zadnjega dela 500 mm. Konus zadnjega dela MT4.

· Priključki motorja: Glavni motor z jermenskim pogonom, motorja X in Z z direktnim pogonom.

Informacije o naročanju

Naslednje cene in podrobnosti o naročanju veljajo za CNC stružnico s poševno posteljo s servo kupolo in zadnjim delom.

· Ime izdelka: CNC stružnica s poševno posteljo (tip orodne kupole)

· Model: YL-45L

· Plačilni pogoji: 30 % depozit, stanje pred odpremo

· Garancija: 1 leto za dele (razen umetne škode)

· Davek: 13% vključen DDV

· Tovor: vključen

Pogosto zastavljena vprašanja

Kakšen je nadzorni sistem te CNC stružnice s poševno posteljo?

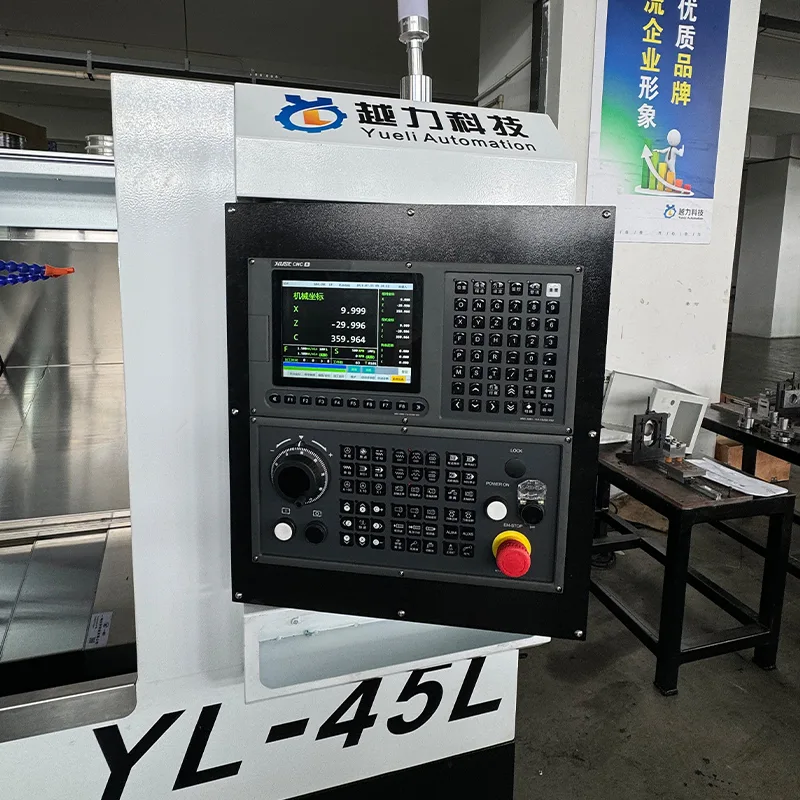

CNC stružnica s poševno posteljo uporablja CNC sistem FANUC Oi-TF PLUS (5) s servo motorji FANUC in pogoni za osi X in Z.

Kakšen je hod osi X in Z tega stroja?

Hod osi X je 200 mm, hod osi Z pa 460 mm. Kakšna je hitrost vretena in moč motorja vretena?

Območje hitrosti vretena je od 0 do 5000 RPM, moč motorja vretena pa je 7,5 KW proizvajalca Huahong.

Kakšno vrsto postelje in orodja ima ta stroj?

Stroj ima 30-stopinjsko nagnjeno posteljo s 63 servo kupolo za samodejno menjavo orodja.

Kakšne so specifikacije vodil in krogličnih vijakov?

Osi X in Z uporabljajo 32 mm natančna kroglična vretena in 30 mm natančna linearna valjčna vodila, oboje iz Japonske THK.

Kakšne so teža in mere te CNC stružnice?

Dimenzije stroja so 1875 × 1021 × 1263 mm, teža pa približno 1,8 tone.

Kakšno vrsto zadnjega dela ima stroj?

Stroj ima linearni vodilni zadnji del s hidravličnim pogonom, hod zadnjega dela je 500 mm, konus zadnjega dela pa je MT4.
