Truss Integrated Machine

Stranka

Reza

Ponudba št.

YL2025091101

Kontakt

Reza

Datum ponudbe

2025-9-11

CC.

Veljavnost ponudbe

30 dni

Tel

Čas dostave

20 dni po prejemu depozita

Cena

0640 (vključno z motorno glavo Fly-cutter in kvadratno revolversko glavo)

RMB42000SET

Plačilo

T/T.30 % kot polog, 70 % plačilo pred dostavo.

Garancija

Eno leto.

Fotografija

 Ime

 spec

Zmogljivost obdelave

Največji premer zasuka nad posteljo (mm)

280

Največji premer nihanja nad vozičkom (Φ/mm)

f160

Največja dolžina struženja（Φ/mm）

280

Največji premer struženja（Φ/mm）

280

Največji premer skoznje luknje za zalogo palic (Φ/mm)

42

Vreteno

Tip vretena (GB 5900.1)

A2-5

 Konus luknje za oblogo vretena

21°

GB21°

Premer skoznje luknje vretena（Φ/mm）

49

 Premer skoznje luknje vlečnega droga

41.5

Navoj ojnice vretena

M48×1,5

Območje hitrosti vretena (r/min)

0-3000（4000）

Standardna konfiguracija: 0-3000 (izbirno: 4000)

 Način prestavljanja prestav vretena

32

Neodvisno vreteno: 3 spredaj, 2 zadaj

Moč glavnega motorja (neprekinjena nazivna vrednost) (kW)

4

Moč glavnega motorja (največja trenutna vrednost) (kW)

4

Hitrost hitrega premika osi X (m/min)

15

Hitrost hitrega premika osi Z (m/min)

15

Navor servo motorja osi X (N·m)

110/6,4

Navor servo motorja osi Z (N·m)

110/6,4

Hod osi X (mm)

640

Hod osi Z (mm)

280

Metoda povezave motorja osi X in osi Z

 Neposredna spojka

Vodilo osi Z

Z-30-640

Kroglični vijak osi Z 30-640 Kvadratni tip

X-po.

X-30-540

X-os kroglični vijak 30-540 kvadratni tip

 Vrsta vodila

（30FZS）

Linearno vodilo (30FZS)

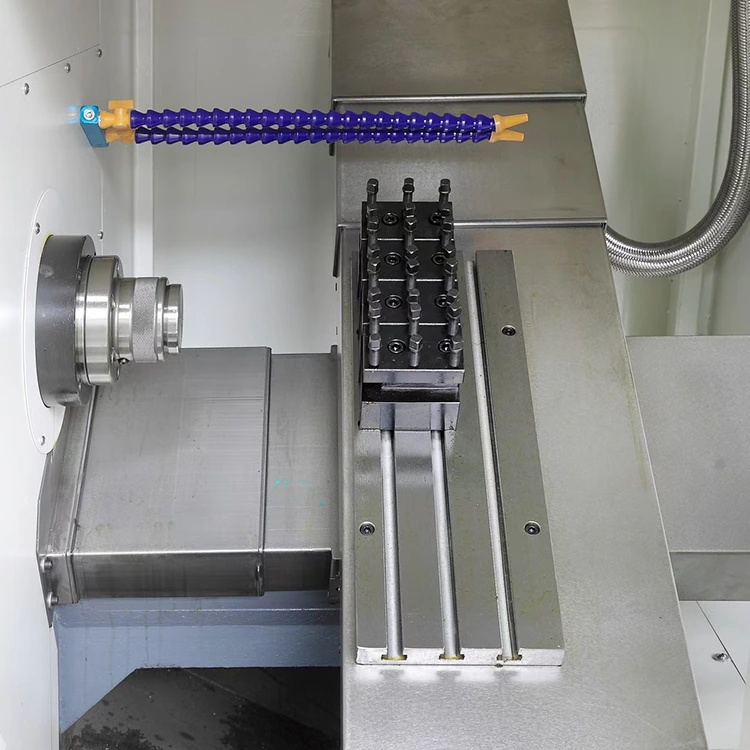

Orodna kupola

 Vrsta orodne kupole

6125

 Število orodnih postaj

（MM）

Velikost orodja (mm)

20*20

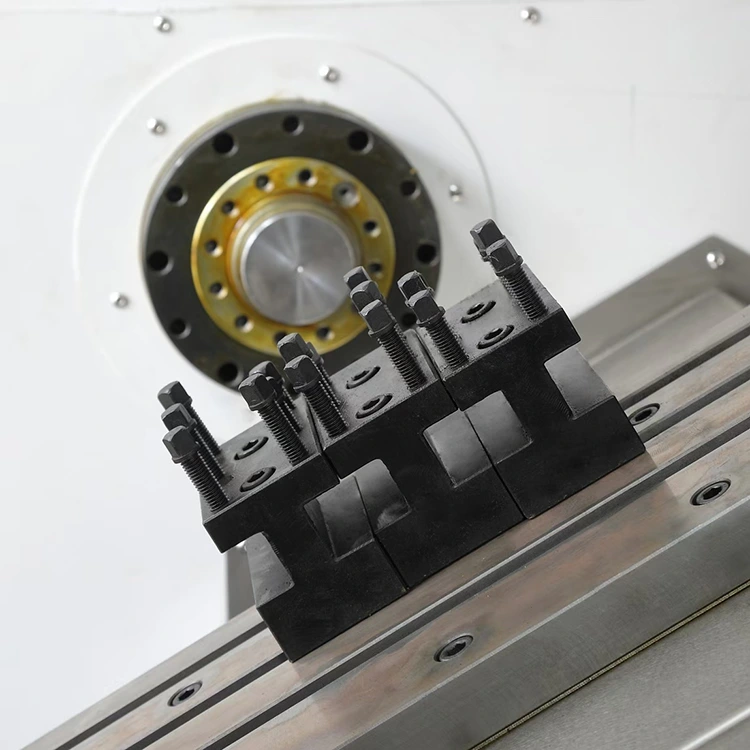

Fiksni drog za orodje (20×20)

Nosilec

Standardni hod X-osi

2400 mm

Največja hitrost osi X

1,5 mm/s

Standardni hod osi Y

650 mm

Največja hitrost osi Y

1m/s

Standardni hod osi Z

1000 mm

Največja hitrost osi Z

1,5 m/s

 Višina pladnja od tal

1100 mm

 Velikost pladnja

550*350 mm

 Število pladnjev

2

2 sliki

 Nosilni material

jeklo

 Konec prijemala

，

Pnevmatsko vpenjanje pnevmatsko vrtenje

 Način prenosa

Linearno vodilo z nagnjeno tirnico

 Vhodna napetost

220V

 Vhodni zračni tlak

0,5-0,8 pa

Napajanje

 Nazivna skupna moč

9KW

 Nazivni skupni tok

20A

spec

 Teža stroja

900 kg

Velikost stroja（D׊×V）

1650×1250×1600 mm

drugo

 Metoda vpenjanja

Premer vpenjalne glave (neobvezno)

 Moč vodne črpalke

380V/90w

Model s krogličnim vijakom (X-os)

2508

Model s krogličnim vijakom (z-os)

3208

Tip transporterja za odrezke (izbirni nakup)

Strojno polje

 Deli za motorna kolesa in strojna oprema
