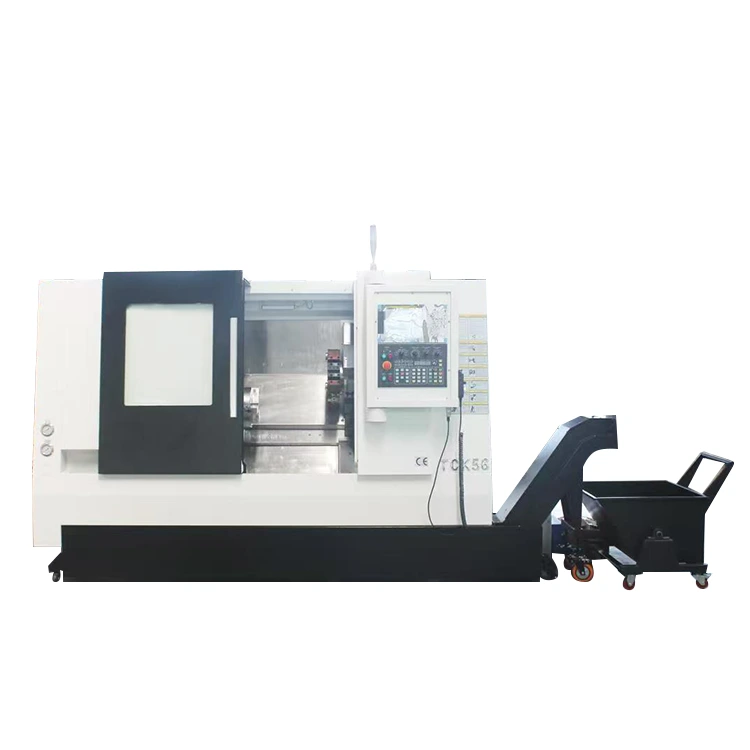

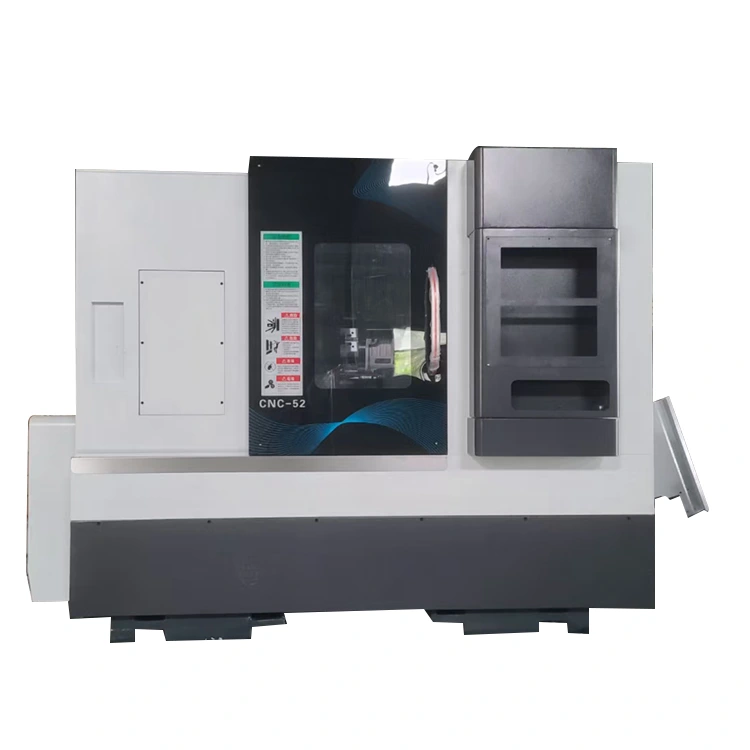

CNC stružni rezkalni center s končnim delom

št.

Ime

Enota

spec

Opomba

1

Dimenzija plošče drsne mize

mm

450*340

2

Največji hod osi z

mm

600

3

Največji hod X osi

mm

300

4

Največji premer nihanja

mm

650

5

Razdalja od vretena do plošče drsne mize

mm

170

6

Razdalja od središča vretena do tal

mm

1100

7

MAX dolžina obdelave

mm

475

Na primer pogonsko kupolo NF80-170-BMT55-12T

8

MAX premer struženja

mm

500

9

Model vretena (premer vretena)

mm

A2-6（200）

10

Hitrost vretena

RPM

0-4000

11

Specifikacije krogličnih vijakov X、Z

32*10/40*10

Japonski kroglični vijak THK, razred C3

12

Linearna vodilna tirnica X-osi

Tajvanski valj HIWIN clss p, velikost 35

4 drsniki - standardni tip

13

Linearna vodilna tirnica osi Z

Tajvanski valj HIWIN clss p velikosti 35

4 drsniki - drsniki s podaljšano dolžino

14

Način povezave glavnega motorja X.Z

Zobati jermen/Neposredni pogon/Neposredni pogon

15

X.Z. Prirobnica/priključek motorja zadnjega dela

mm

130/110

16

Velikost stroja

mm

2415*1257*1270

17

Neto teža stroja

KG

3800 kg

Z notranjo in  zunanjo zaščito

18

Način namestitve orodja

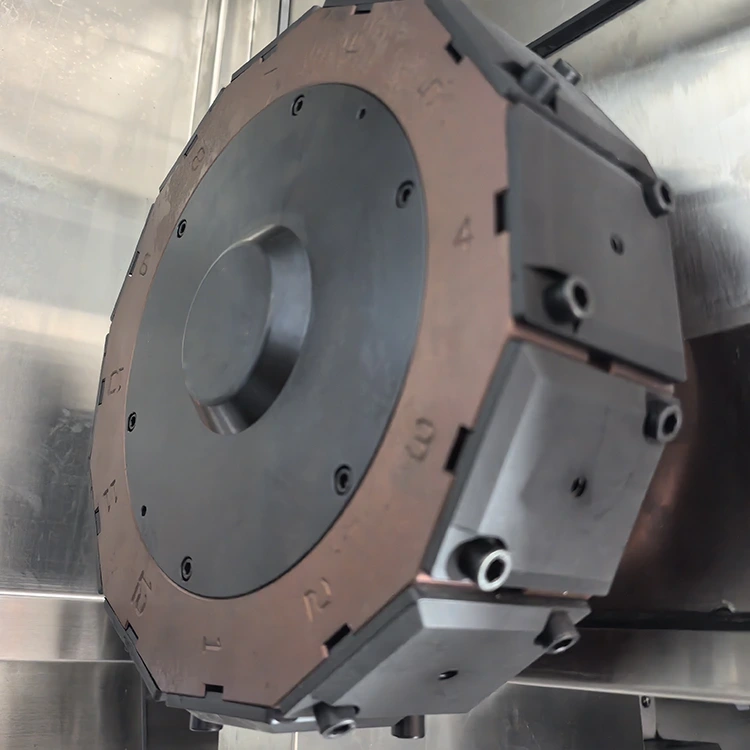

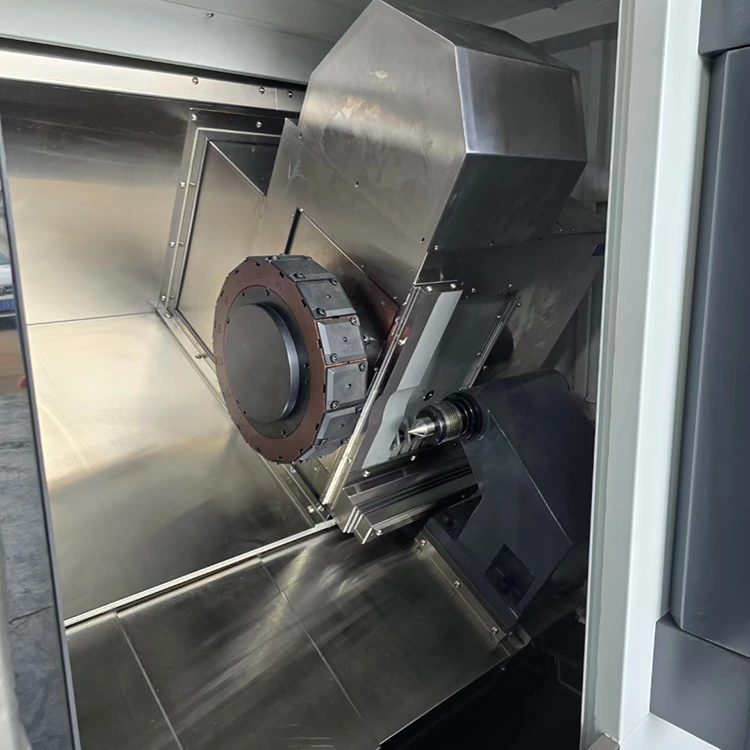

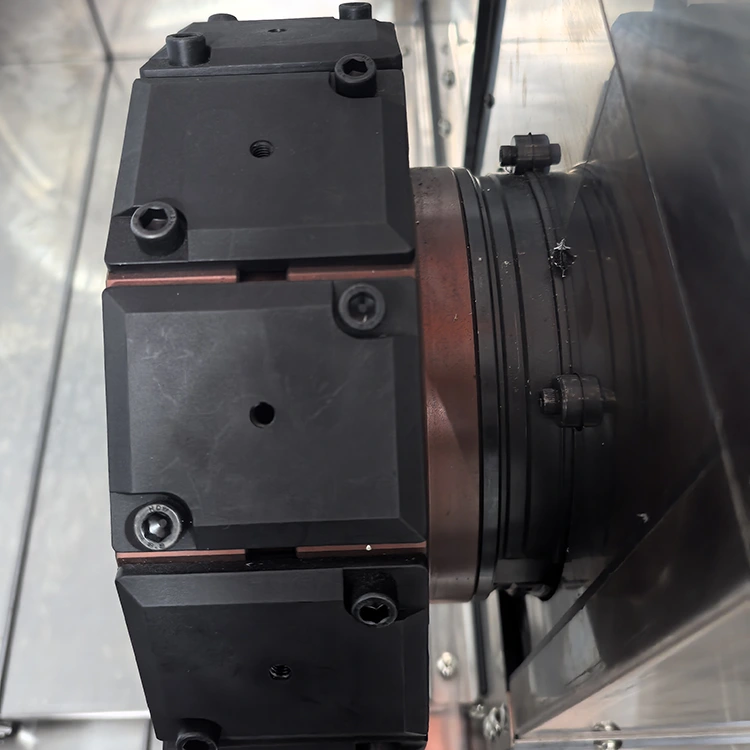

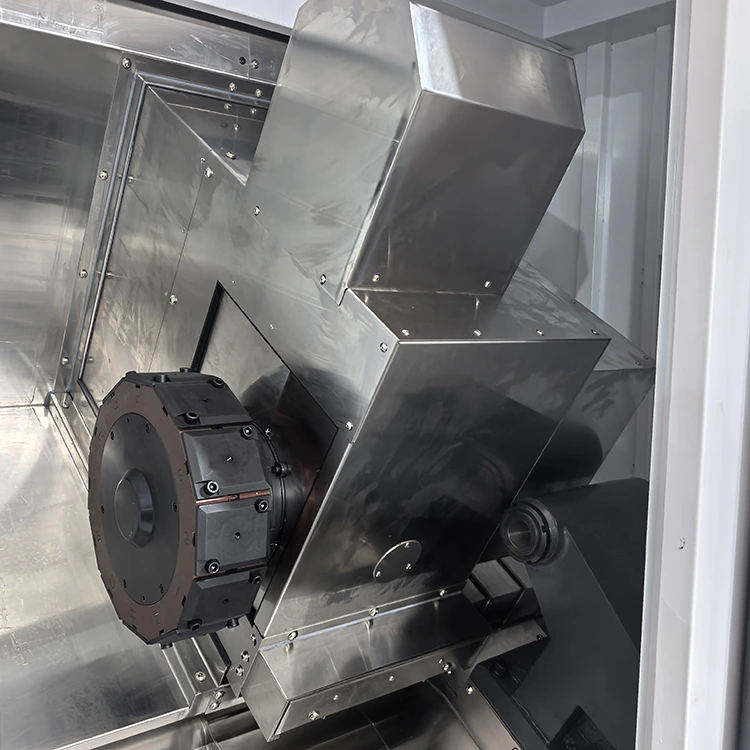

170-BMT55 močna kupola

19

Vrsta in naklon podnožja stroja

Postelja pod kotom 30 stopinj

20

Zadnji del

Linearni vodilni zadnji del

21

Metoda napredovanja zadnjega dela

Hidravlični pogon in servo pogon

Standardno opremljeno hidravlično središče zadnjega dela

22

Največji hod zadnjega dela

600

23

Najmanjša štrleča dolžina repa

30 mm

24

Model s sredino zadnjega dela

MT5
