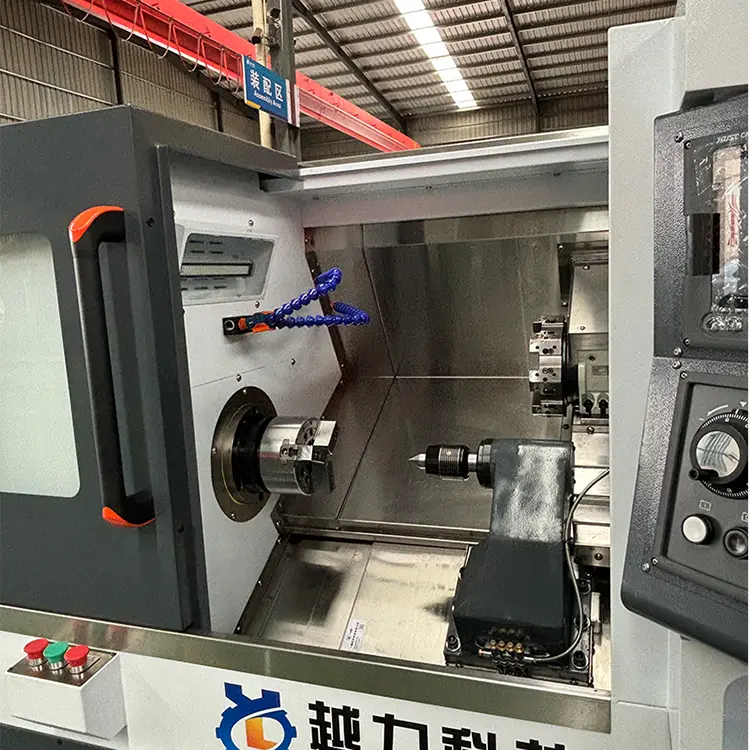

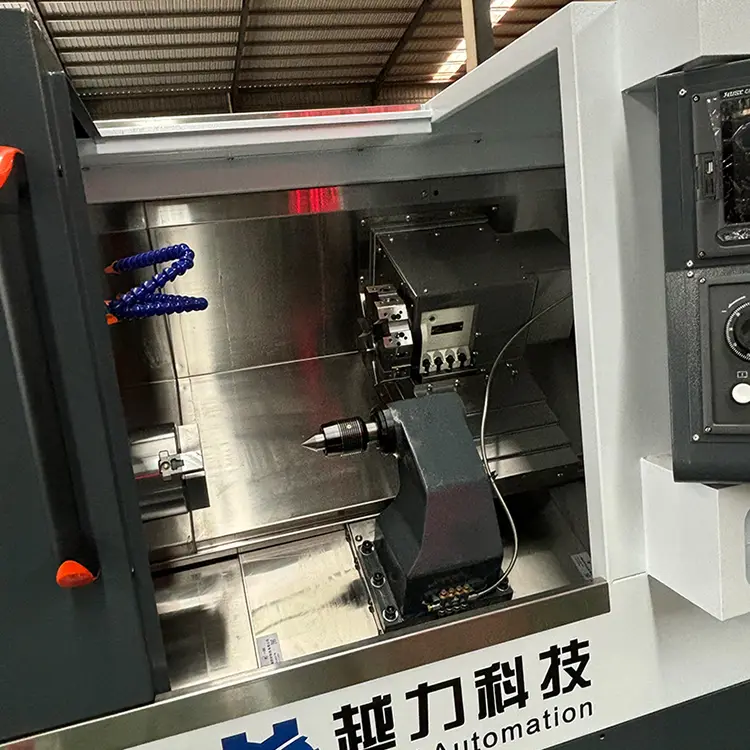

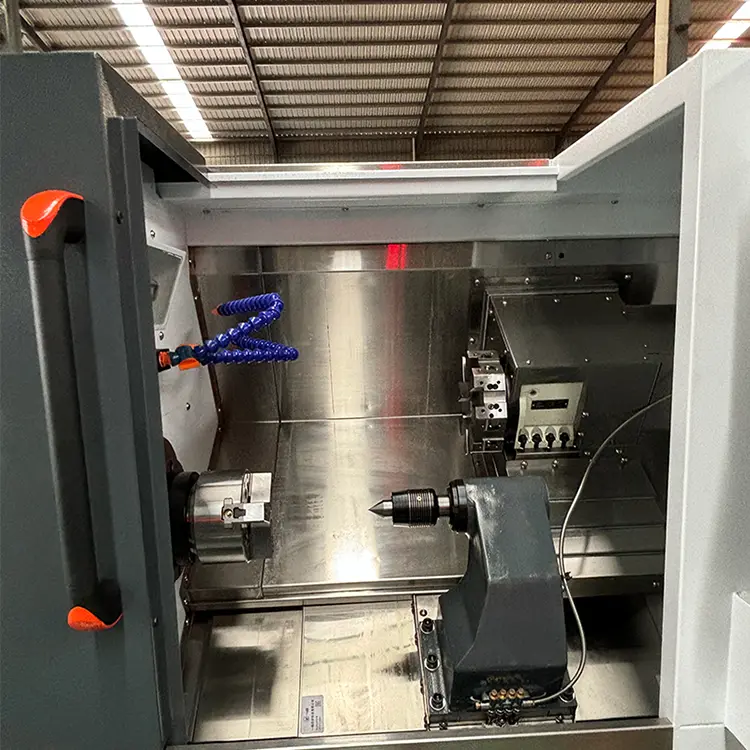

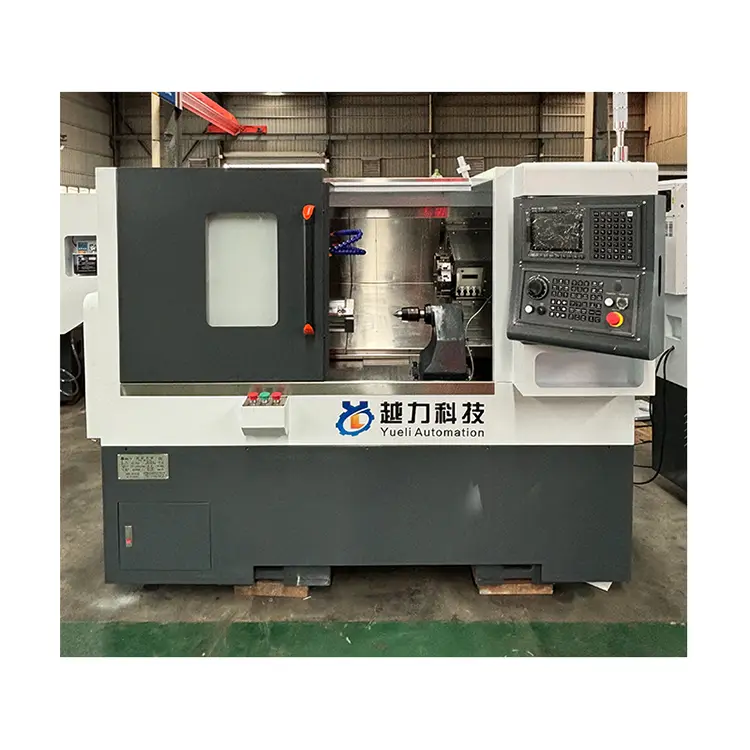

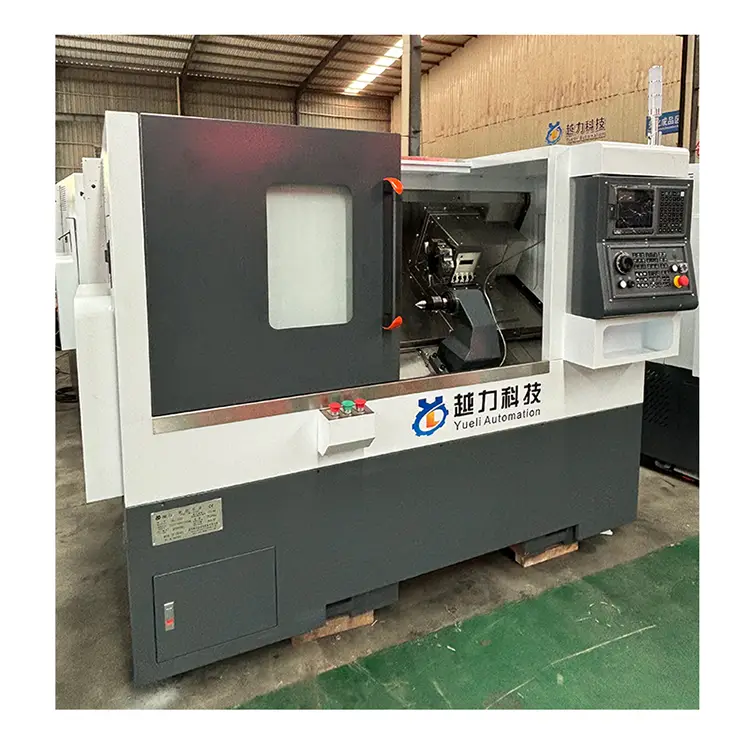

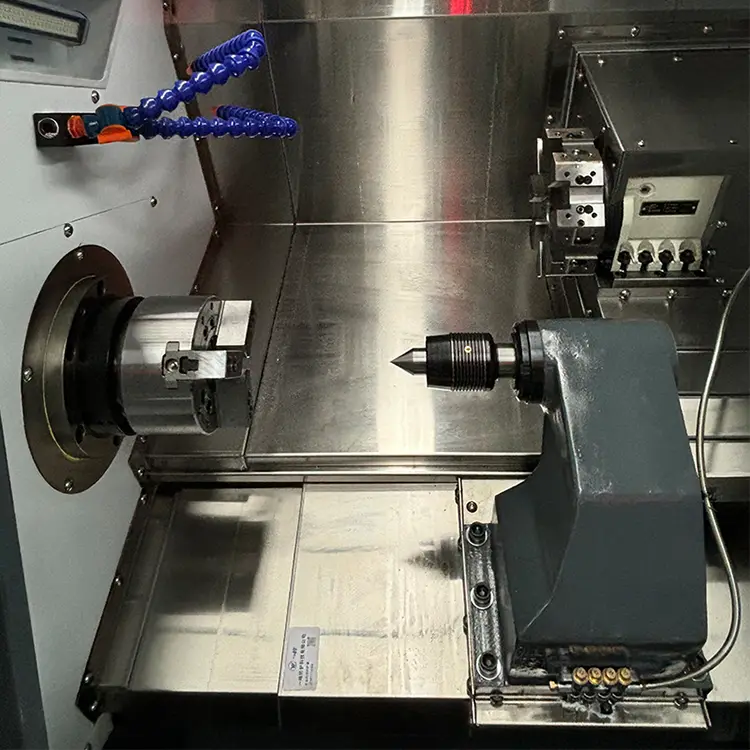

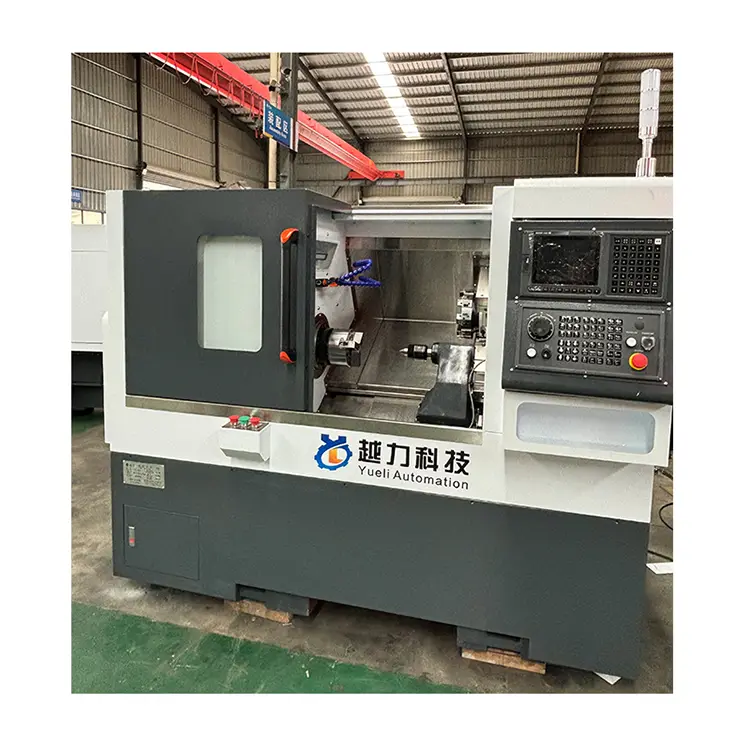

Orodje Turret Rep-Top CNC stružnika

HL-45L TAP TOP CNC LATHESerijska številkaProjektEnotaSpecifikacije (dimenzije)pripombe1Velikost pulta vlečne ploščemm300*260 2Potovanje z osimm460 3Potovanje osi xmm200 4Največja rotacijamm450 5Razdalja od središča glavne gredi do mize površine vlečne ploščemm63 6Razdalja od tal do središča glavne g......

Model:YL-45L

Pošlji povpraševanje

Opis izdelka

HL-45L TAP TOP CNC LATHE

Serijska številka	Projekt	Enota	Specifikacije (dimenzije)	pripombe
1	Velikost pulta vlečne plošče	mm	300*260
2	Potovanje z osi	mm	460
3	Potovanje osi x	mm	200
4	Največja rotacija	mm	450
5	Razdalja od središča glavne gredi do mize površine vlečne plošče	mm	63
6	Razdalja od tal do središča glavne gredi	mm	1050
7	Največja dolžina obdelave	mm	380 (vključno z Chuckom)	Vzemite Acer LQ63/80-220-8T Servo Turret kot primer
8	Največji premer obračanja	mm	375	Vzemite Acer LQ63/80-220-8T Servo Turret kot primer
9	Model vretena (premer vretena)	mm	A2-5 (170)
10	Hitrost vretena	RPM	0-5000
11	X.Z Specifikacije vijaka		3210/3210
12	Specifikacija X Guide Rail		30 valjev	4 Drsnik-normalno
13	Z Specifikacija vodnika		30 valjev	4 Stider-konvencionalno podaljšanje
14	Metoda povezave glavnega motorja X.Z		Sinhronizacijski trak / neposredna povezava / neposredna povezava
15	X.Z Motorna prirobnica/Stop	mm	130/110
16	Dimenzije optičnih strojev (dolžina, širina, višina)	mm	187510211263
17	Teža	tona	Približno 1,8t	Ne vsebuje vretena notranjega in zunanjega pokrova
18	Način nalaganja nožev		63 Servo Turret
19	Oblika in naklon postelje		Postelja je nagnjena pri 30 stopinjah

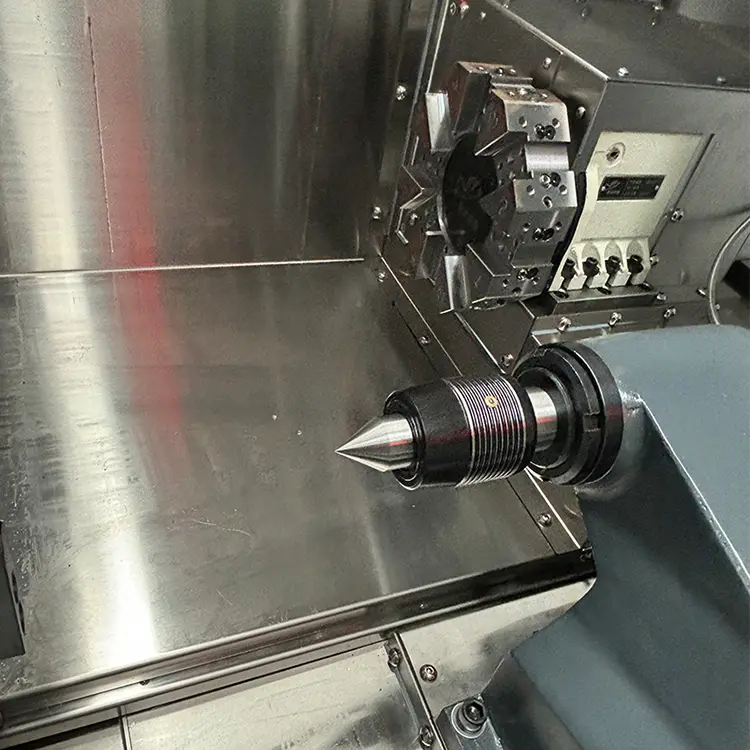

20	Rep sedež		Žični palični repni sedež
21	Metoda pogonske sedele		hidravlična krma
22	Potip za rep		500
23	Model na vrhu		Mossie 4

Konfiguracija modela
Ime dela	Kraj izvora/specifikacije	Ime dela	Kraj izvora/specifikacije
Numerični krmilni sistem	Fanucoi-tfplus (5)	X in Z osi servo motor + pogon	Fanucoi
32 natančni kroglični vijak	Japonska thk	Motor glavne gredi	Huarong 7,5kW
30 Natančne linearne valjčne tirnice	Japonska thk	Hidravlični rotacijski valj	Tajvan
Sklop cevastega natančnega vretena	NSK Ležaj, Japonska	hlajenje	750W
Hidravlična tlačna postaja	Tajvan	Power Head	3 delovne postaje 11.4n
Naključni dodatek
Ime dela	Model/specifikacija	Ime dela	Model/specifikacija
Elastične spone (za zadrževanje materialov)	1 (naključno)	Držalo za avtomobilsko orodje, držalo za vrtanje	Držalo za avtomobilsko orodje 3, dva držala za vrtanje
Vrtalna cev	Er20a ima dve dolgi palici	Allen Key	1 komplet
