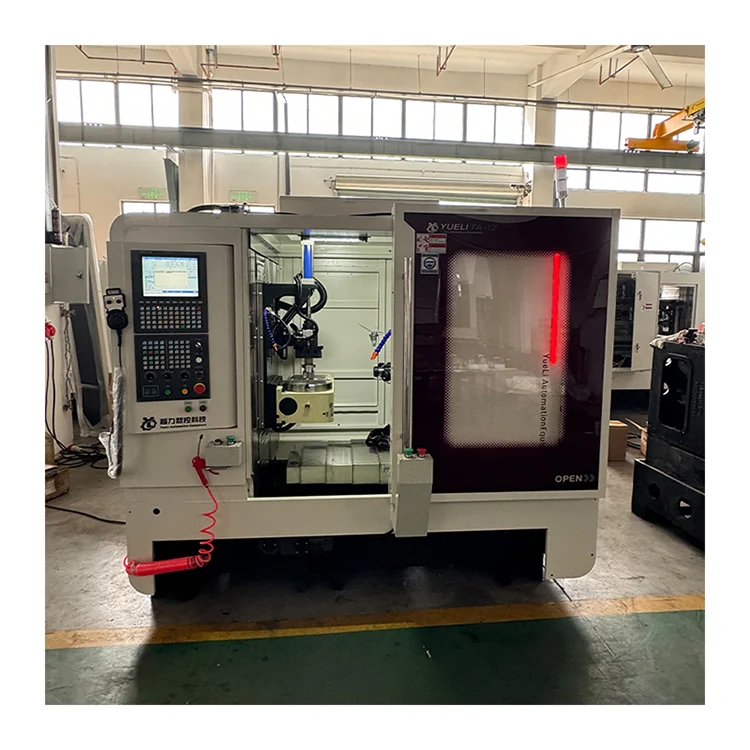

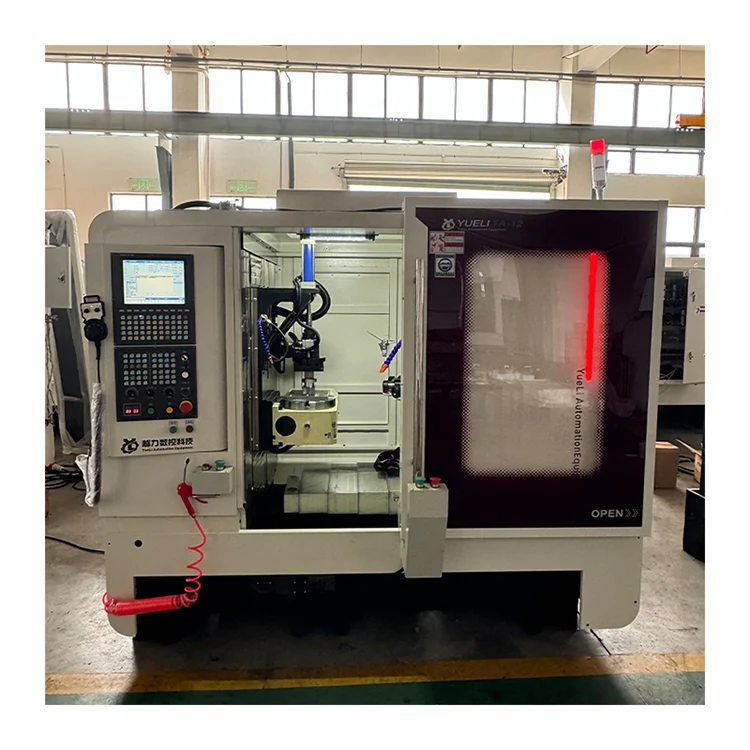

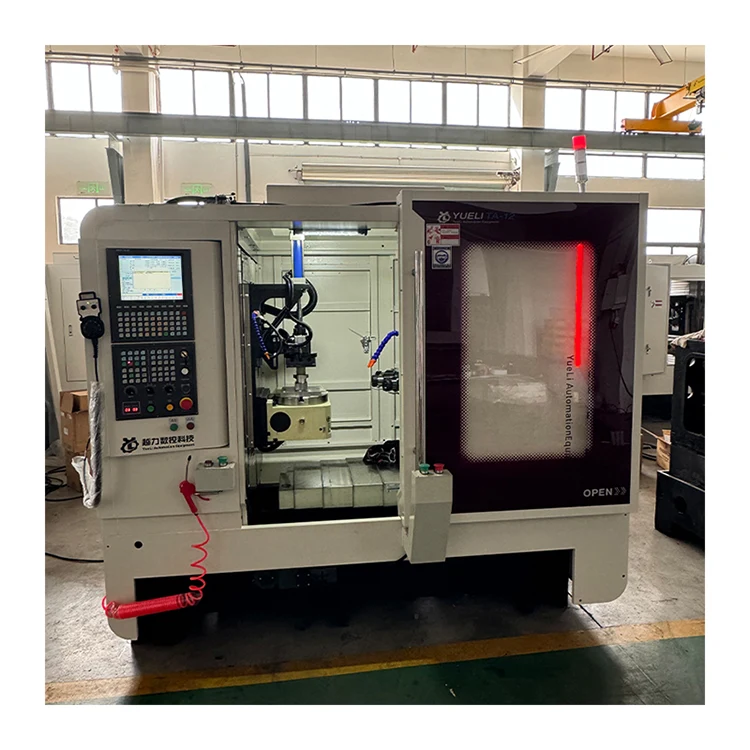

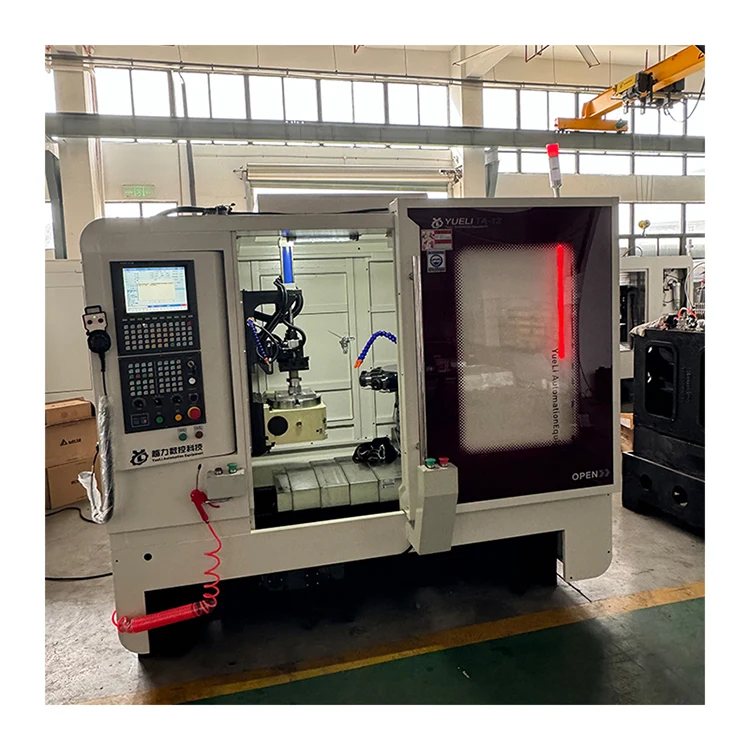

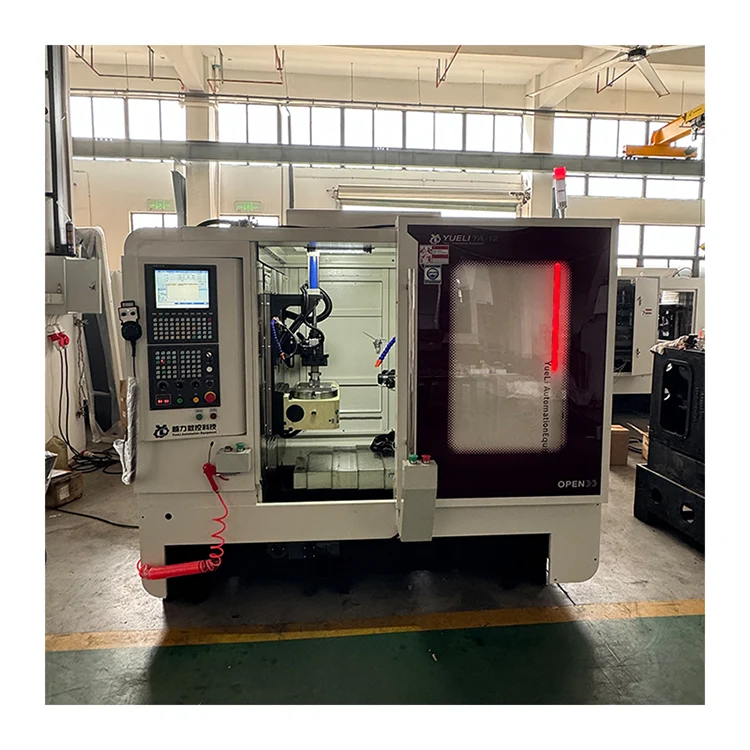

Horizontalni 12-vretenski CNC revolverski stroj

Horizontalni 12-vretenski CNC revolverski stroj (notranji model TA-12) izdeluje Quanzhou Yueli Automation Equipment Co., Ltd. Primeren je za proizvodnjo in obdelavo velikih in srednje velikih serij. Stroj odlikuje gladek in velikodušen videz, preprosto in intuitivno upravljanje ter priročno prilagajanje. S CNC krmiljenjem ponuja višjo avtomatizacijo, dobro zanesljivost in zmanjšano delovno intenzivnost, kar eni osebi omogoča upravljanje in upravljanje več strojev. Ta izdelek je idealna visoko učinkovita oprema za obdelavo proti onesnaževanju.

Predstavitev izdelka

Horizontalni 12-vretenski CNC revolverski stroj je primeren za proizvodnjo in obdelavo velikih in srednje velikih serij. Videz stroja je gladek in velikodušen, upravljanje je preprosto in intuitivno, nastavitev pa priročna. Sprejeto je krmiljenje CNC, stopnja avtomatizacije je višja, zanesljivost je dobra, delovna intenzivnost operaterja je zmanjšana, delovanje in upravljanje ene osebe in več strojev pa je mogoče realizirati.

Parametri tehnične konfiguracije

Naslednje komponente in specifikacije veljajo za vodoravni 12-vretenski CNC revolverski stroj.

Glavni tehnični parametri

Naslednji tehnični parametri veljajo za vodoravni 12-vretenski CNC revolverski stroj.

Struktura in zmogljivost stroja

Horizontalni 12-vretenski CNC revolverski stroj ima naslednje strukturne in zmogljivostne značilnosti.

· Enostaven obdelovalni center. Programsko krmiljenje uporablja tajvanski nadzorni sistem Hust s funkcijo zaznavanja, da prepreči poškodbe pipe ali orodja zaradi okvare elektromagnetnega ventila ali cilindra. Človeku in stroju prijazen dialog za enostavno upravljanje.

· Primeren za obdelavo velikih in srednjih serij delov. Enkratno vpenjanje končano. Visoka učinkovitost in dobra natančnost.

· Navojnega mehanizma ni treba zamenjati pogona vodilnega vijaka. Nagib je standarden. Pekinški glavni servo motor CTB z lastno pretvorbo frekvence izboljša hrapavost površine navojev in zagotavlja natančnost.

· Neodvisne raziskave in razvoj komponent napajalne glave. Natančno brušenje. Dobra odpornost proti obrabi. Dolga življenjska doba.

· CNC sistem Hust omogoča nastavitev hitrosti podajanja glede na potrebe. Po dolgotrajni uporabi se vodilni vijak obrabi, sistem ima funkcijo kompenzacije orodja.

· Vsaka motorizirana drsna površina uporablja centralizirano samodejno mazalno napravo, ki zagotavlja življenjsko dobo obdelovalnega stroja.

· Gibanje drsne mize, ki ga poganja servo motor. Več koordinat je mogoče nastaviti digitalno. Visoka natančnost pozicioniranja. Nizke vibracije. Hitra odzivnost.

· Med obdelavo se status obdelovanca prikaže na zaslonu na dotik. Funkcija alarma za napake.

· Popolnoma zaprta zaščita zagotavlja osebno varnost in izboljša okolje obdelave.

Glavne komponente strukture

Horizontalni 12-vretenski CNC revolverski stroj sestavljajo naslednje glavne strukturne komponente.

· Stolpec: 1 komplet

· 4. os: 1 komplet

· Osnova: 1 komplet

· Elektronski sistem: 1 komplet

· Hidravlični primež: 1 komplet

· Sistem za odstranjevanje ostružkov: 1 komplet

Električni sistem

Horizontalni 12-vretenski CNC revolverski stroj uporablja naslednje električne komponente.

· Elektromagnetni ventil: Taiwan AirTAC. Dobra stabilnost. Zračni tlak ne sme biti nižji od 0,5 MPa.

· AC kontaktor: Schneider. Dobra stabilnost.

· Rele: Omron. Dobra stabilnost.

Sistem mazanja

Vsaka močna glava vodoravnega 12-vretenskega CNC revolverskega stroja je mazana z maslom, ki je enostaven za uporabo in upravljanje, kar zagotavlja življenjsko dobo mazalne površine.

Standardni dodatki in dokumenti

Horizontalnemu 12-vretenskemu CNC kupolskemu stroju so priloženi naslednji dodatki in dokumenti.

· Priložena škatla z orodjem: dvostranski viličasti ključ 17-19, šestrobi ključ 1,5-10 (1 komplet).

· Naključni dokumenti: Sistemska specifikacija, priročnik za uporabo, navodila za gonilnik (po 1 izvod).

Pogosto zastavljena vprašanja

Kakšen je vmesnik vretena in največja zmogljivost vrtanja?

Vmesnik vretena je ER40. Največji premer vrtanja je 60 mm za bakrene skoznje luknje, največji premer navoja pa je M50 × 3 mm za baker.

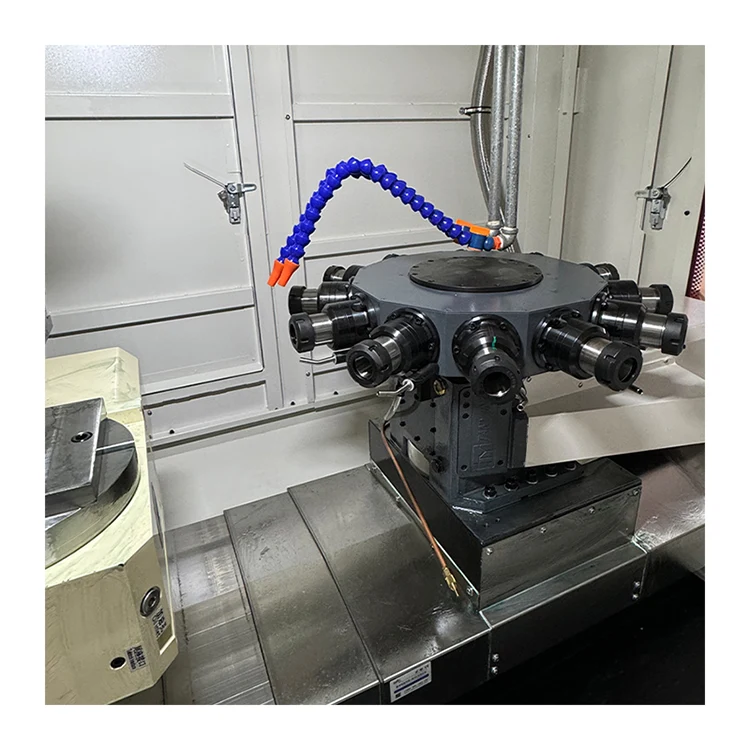

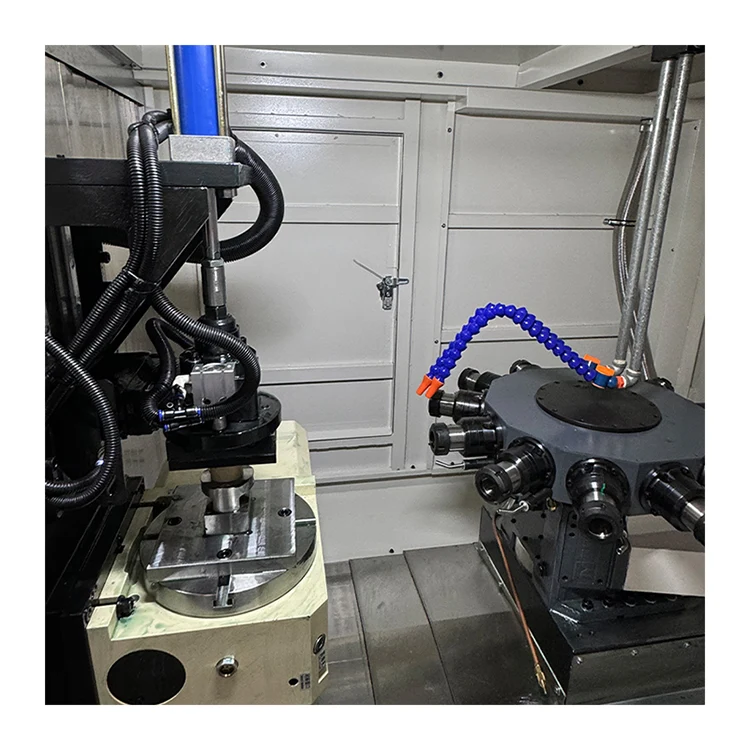

Koliko vreten ima kupola?

Vrtljiva kupola ima 12 vreten. Čas menjave orodja je 0,8 sekunde na 180 stopinj.

Kakšni so gibi osi X, Y in Z?

Hod osi X je 350 mm, hod osi Y je 400 mm, hod osi Z pa 300 mm. Maksimalna hitrost premikanja za vse osi je 30 m/min.

Kakšna je moč CNC sistema in motorja vretena?

Stroj uporablja tajvanski Hust CNC sistem z močjo motorja servo vretena od 5,5 do 7,5 kW (izbirno).

Kakšne so teža in dimenzije stroja?

Dimenzije stroja so 2200×1765×1922mm s pločevinastim pokrovom, neto teža pa 3500KG.
