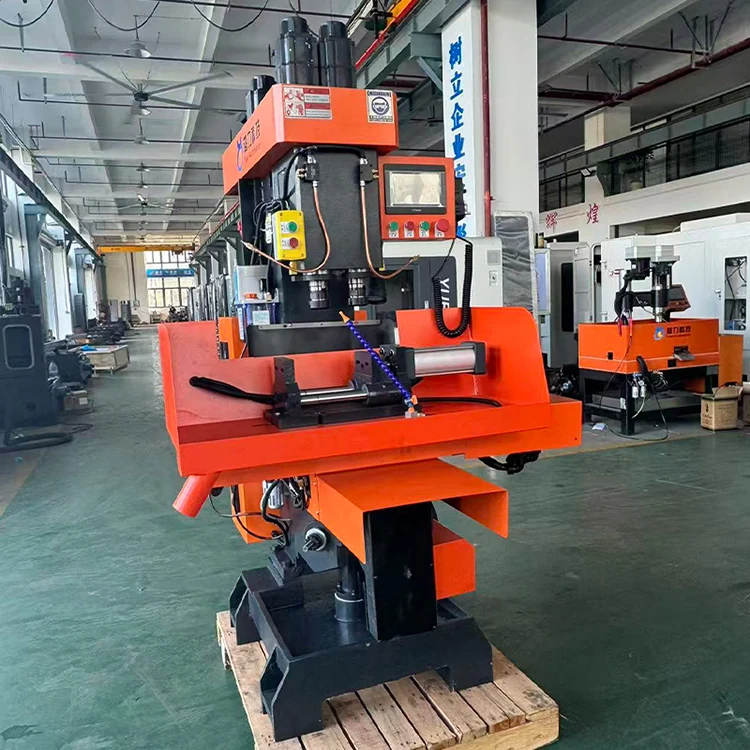

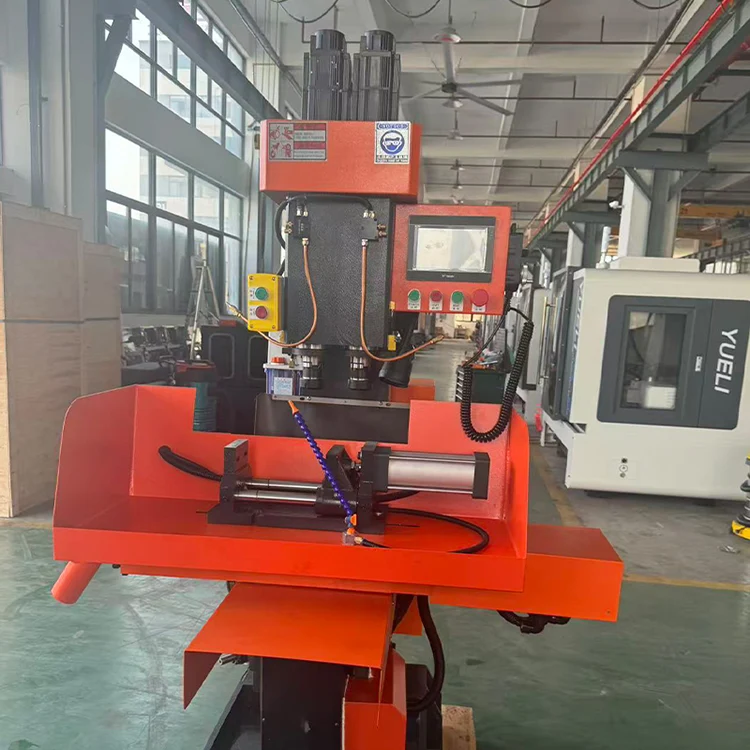

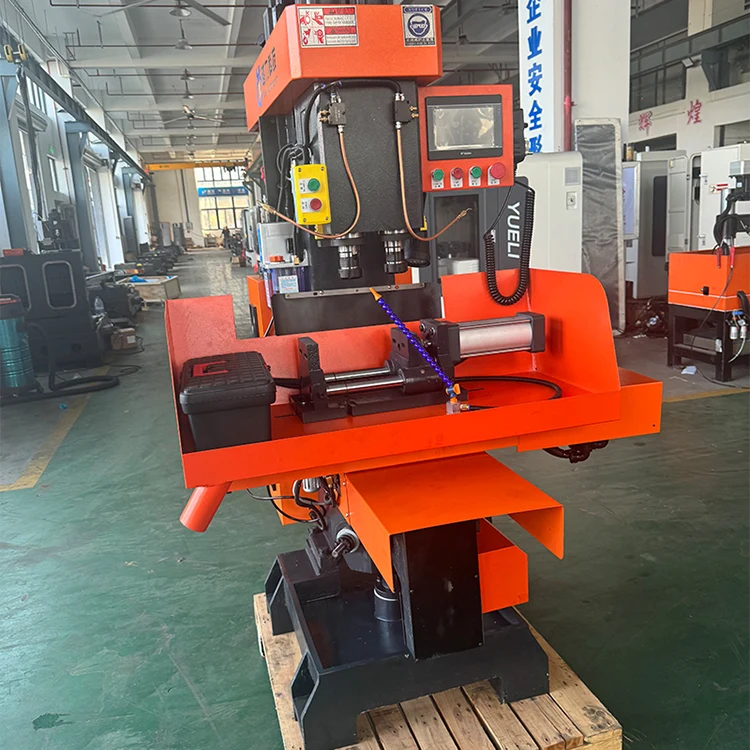

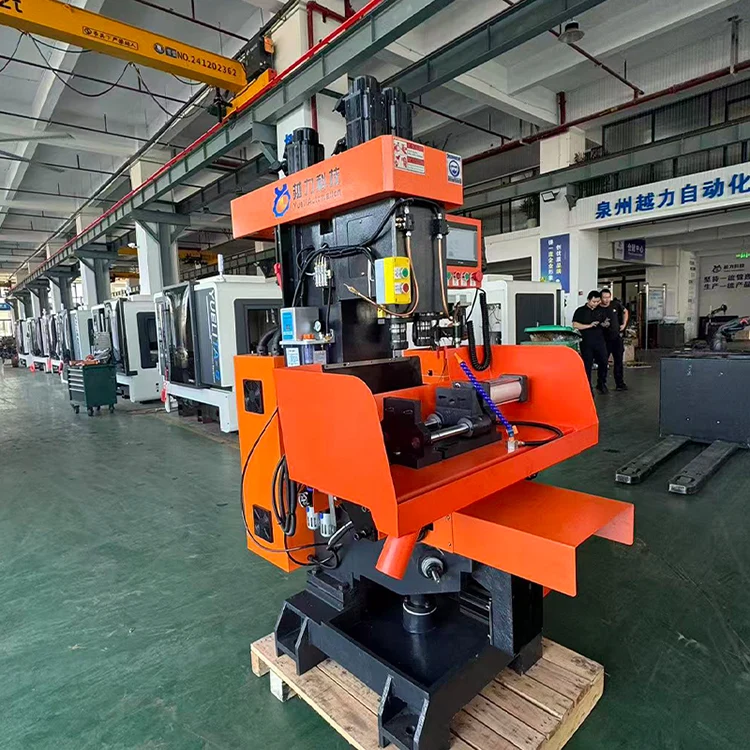

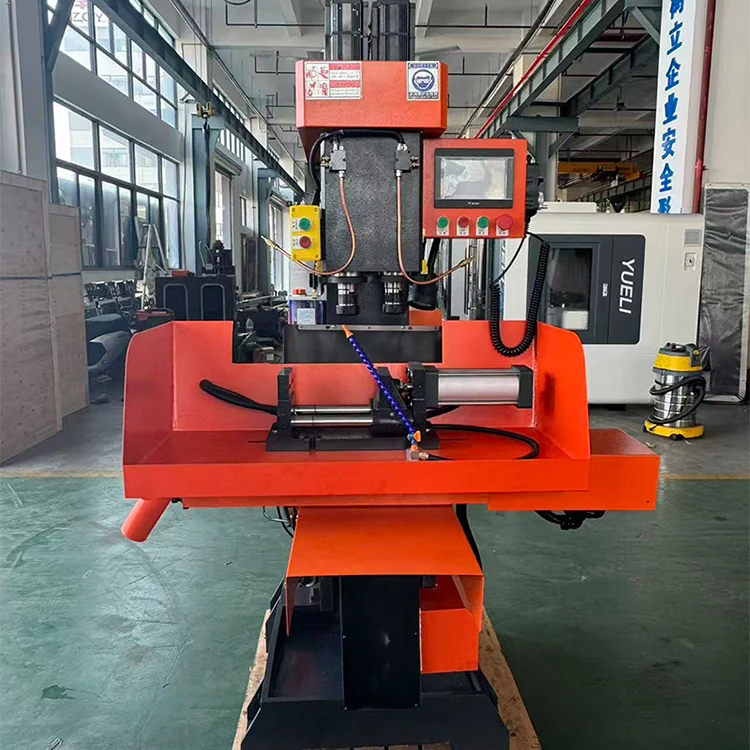

Vertikalni dvoosni sestavljeni stroj

Navpični dvoosni sestavljeni stroj (notranji model ZSK4132X2B) izdeluje Quanzhou Yueli Automation Equipment Co., Ltd. Primeren je za proizvodnjo in predelavo izdelkov za vratno okovje majhnih do srednje velikih serij. Obdelovalni stroj ima gladek in eleganten videz, s preprostim in intuitivnim upravljanjem ter priročno nastavitvijo. S krmiljenjem PLC se ponaša z višjo stopnjo avtomatizacije in odlično zanesljivostjo, kar zmanjšuje delovno intenzivnost operaterjev. Omogoča enemu operaterju upravljanje več strojev in služi kot idealna visoko učinkovita procesna oprema proti onesnaževanju.

Predstavitev izdelka

Navpični dvoosni sestavljeni stroj je primeren za proizvodnjo in predelavo izdelkov za okovje za vrata v majhnih do srednje velikih serijah. Obdelovalni stroj ima gladek in eleganten videz, s preprostim in intuitivnim upravljanjem ter priročno nastavitvijo. S krmiljenjem PLC se ponaša z višjo stopnjo avtomatizacije in odlično zanesljivostjo, kar zmanjšuje delovno intenzivnost operaterjev. Omogoča enemu operaterju upravljanje več strojev in služi kot idealna visoko učinkovita procesna oprema proti onesnaževanju.

· Gladek in eleganten videz s preprostim in intuitivnim upravljanjem.

· Priročna nastavitev in višja stopnja avtomatizacije s krmiljenjem PLC.

· Odlična zanesljivost z zmanjšano delovno intenzivnostjo.

· En operater lahko upravlja več strojev.

Glavni tehnični parametri

Naslednji tehnični parametri veljajo za navpični dvoosni sestavljeni stroj.

Zgradba in značilnosti stroja

Navpični dvoosni sestavljeni stroj ima naslednje strukturne in izvedbene značilnosti.

· Obdelavo, vrtanje, povrtavanje in narezovanje velikega števila delov je mogoče dokončati naenkrat z visoko učinkovitostjo.

· Struktura karoserije je kompaktna in ima dobro togost.

· Glavna gred je izdelana iz visokokakovostnega legiranega jekla, kaljenega in toplotno obdelanega, natančno brušenega in ima visoko odpornost proti obrabi.

· Drsna površina je ultrazvočno kaljena in ima mazalno napravo, ki zagotavlja življenjsko dobo drsne površine.

· Delovna miza se premika levo in desno z zagonsko napravo in napravo za pozicioniranje medpomnilnika, ki ima majhne vibracije in hitro premikanje.

· Ročaj uporablja vrsto vlečne palice, ki je ni enostavno odpasti in ima visoko varnost.

Struktura in zmogljivost

Zasnova navpičnega dvoosnega sestavljenega stroja prevzema strukturne značilnosti rezkalnega stroja in podporne zagonske naprave s prednostmi visoke učinkovitosti obdelave, stabilne natančnosti in preprostega postopka delovanja.

· Zamenjava jermena in struktura za napenjanje, enostavno spreminjanje hitrosti in napenjanje jermena.

· Glavno gred poganja motor 4KW/4P preko sinhronskega jermena, z visoko učinkovitostjo prenosa in nizkim hrupom.

· Mehanizem za samodejno obnovitev levega in desnega vretena lahko vedno ohranjata vreteno v pripravljenosti za obdelavo, s čimer prihranita čas in izboljšata delovno učinkovitost.

· Dvižni ročaj je mogoče preprosto obrniti, da dvignete dvižno ploščad.

· Delovna miza je opremljena s pozicioniranjem medpomnilnika, ki zagotavlja zanesljivo pozicioniranje in stabilno natančnost.

· Srednji voziček in dvižna ploščad sta zasnovana z zaklepnimi mehanizmi, ki zagotavljajo stabilno pozicioniranje obdelovanca, kar prispeva k zagotavljanju natančnosti obdelave.

· Pnevmatska naprava se uporablja za uresničitev samodejnega krmiljenja, dobre zanesljivosti in zagotavlja visoko učinkovitost in visoko natančnost obdelave.

Sistem mazanja

Navpični dvoosni sestavljeni stroj uporablja samodejni sistem mazanja s pozitivnim premikom. Velja naslednji razpored mazanja.

Električni sistem

Navpični dvoosni sestavljeni stroj uporablja naslednjo konfiguracijo električnega sistema.

· CNC sistem: Sunicon.

· Servo motor: Sunicon.

· Servo vretena: tehnologija Zhima.

· AC kontaktor: Schneider.

· Rele: Omron.

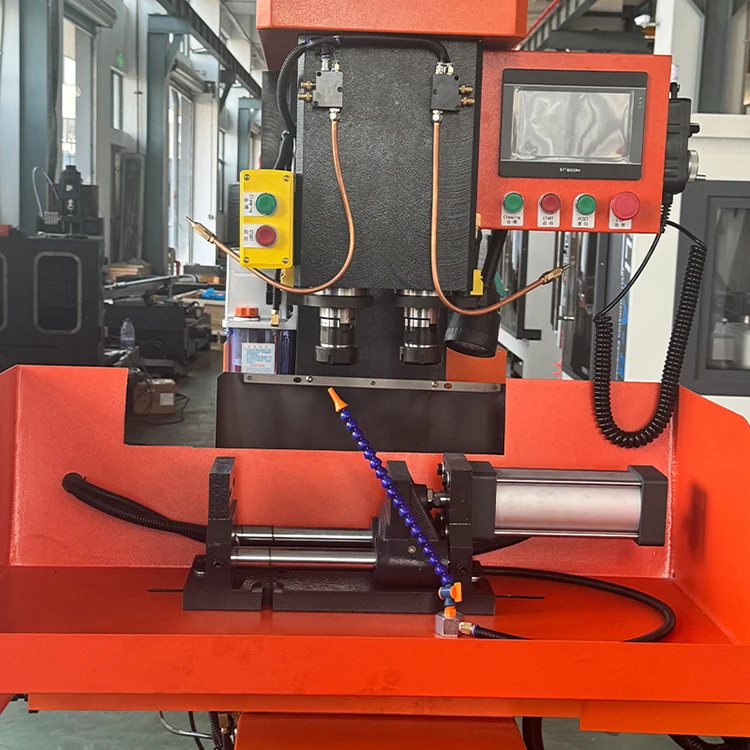

· Pnevmatski primež: YUELI.

Varnostna zaščita

Navpični dvoosni sestavljeni stroj je skladen s splošnimi tehničnimi zahtevami GB 15760-2004 za varnostno zaščito obdelovalnih strojev za rezanje kovin in je opremljen s potrebnimi varnostnimi napravami in opozorilnimi znaki.

· X-axis uporablja popolnoma zaprt ščit iz pločevine iz nerjavečega jekla za učinkovito blokiranje rezalnih tekočin in ostružkov.

· Z-os uporablja zaščito pločevine in teleskopski pokrov za učinkovito podaljšanje življenjske dobe.

· Osi X in Z sta opremljeni s trdimi in mehkimi omejitvami za preprečevanje okvar, ki jih povzročijo napake pri delovanju, napake pri programiranju, okvare pogona itd.

· Električna zasnova je v skladu z električnim standardom GB5226.1 z zaščito pred prevelikim tokom in kratkim stikom.

· Električna omarica ima popolnoma zaprt dizajn z aksialnimi pretočnimi ventilatorji za odvajanje toplote.

· NC sistem ima vgrajeno baterijo; če sistem izgubi napajanje, shranjeni obdelovalni programi ne bodo izgubljeni.

· Funkcija alarma in gumb za zaustavitev v sili za preprečevanje škode zaradi različnih nenadnih okvar.

Standardni dodatki in dokumenti

Vertikalni dvoosni sestavljeni stroj ima naslednjo dodatno opremo in dokumente.

Vključena orodja:

· Dvostranski ključ 17-19, 12-14, 8-10, 22-24 (po 1)

· Bližinsko stikalo (2 kosa)

· Vpenjalna palica Φ20 (2 kosa)

· Šestrobi ključ 1,5-10 (1 komplet)

Pogosto zastavljena vprašanja

Kakšen CNC sistem se uporablja na tem navpičnem dvoosnem sestavljenem stroju?

Stroj uporablja Sunicon CNC sistem.

Kakšna je konus vretena in največja zmogljivost vrtanja?

Konus vretena je NT30. Največji premer vrtanja je 32 mm za bakrene dele, največji premer navoja je M32.

Kakšni so gibi osi X, Y in Z1/Z2?

Premik osi X je 320 mm, premik osi Y je 120 mm in premik osi Z1/Z2 je 110 mm.

Kakšna je hitrost vretena in teža stroja?

Hitrost vretena se giblje od 10 do 3000 vrt/min z nastavljivo hitrostjo. Teža stroja je 900 kg.

Kakšna je skupna zahteva po moči?

Skupna moč napajalnika je 7KW.
