Vertikalni CNC triosni

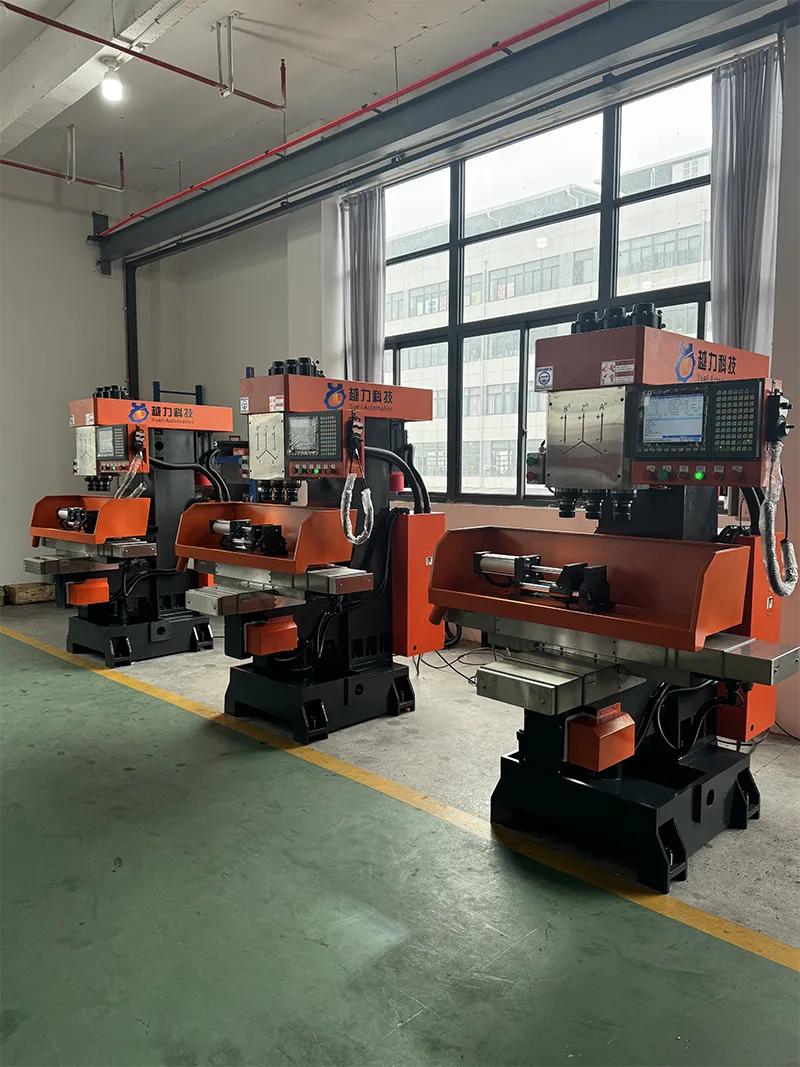

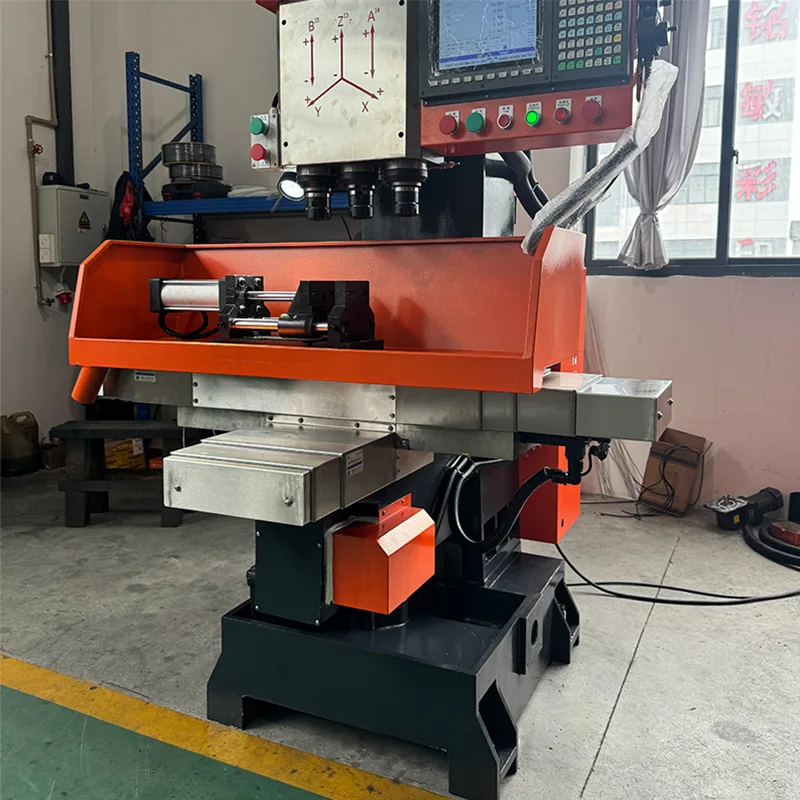

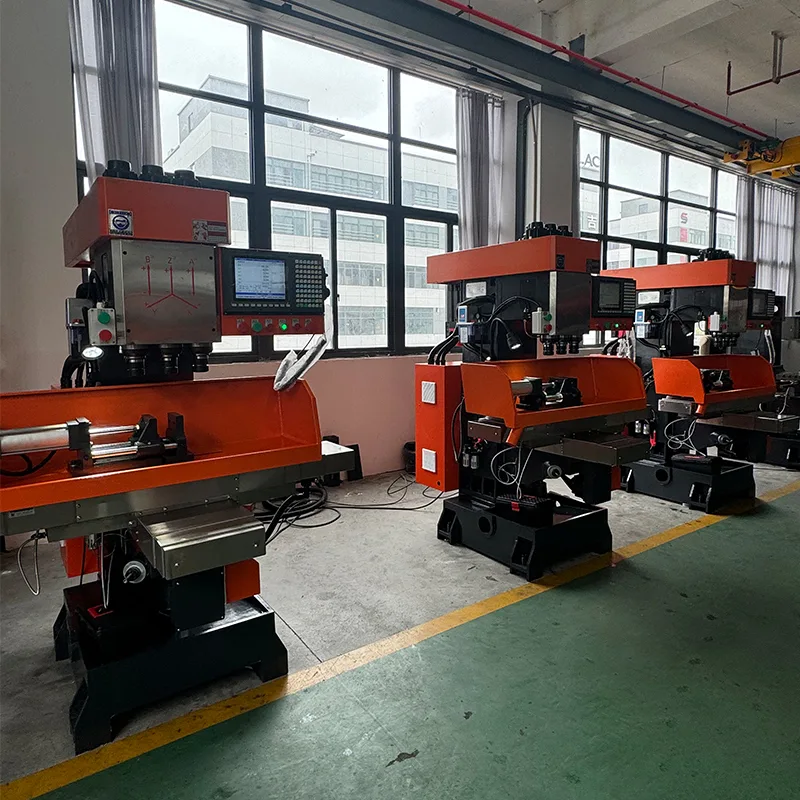

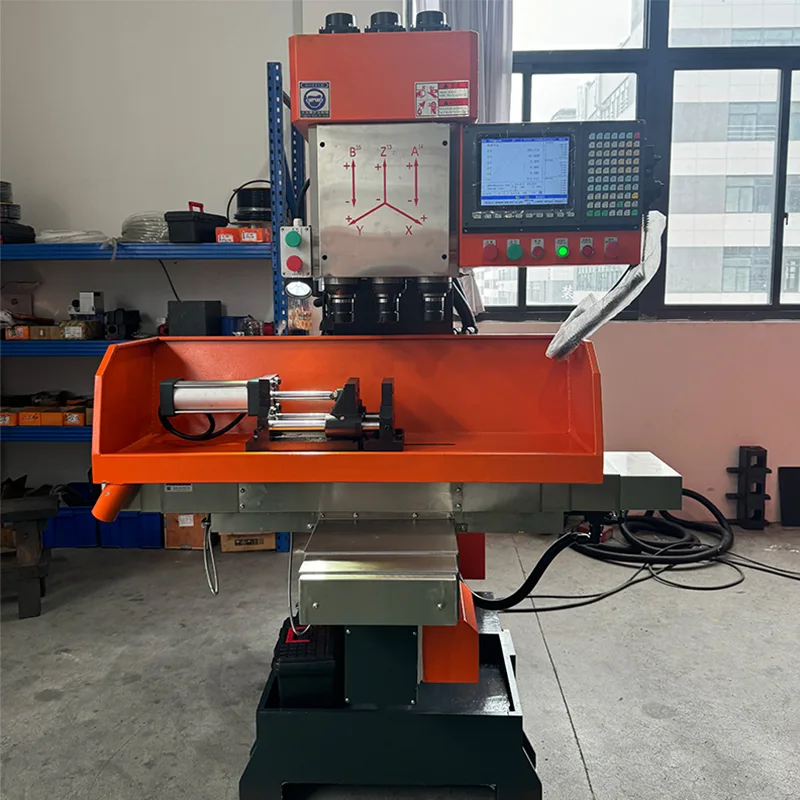

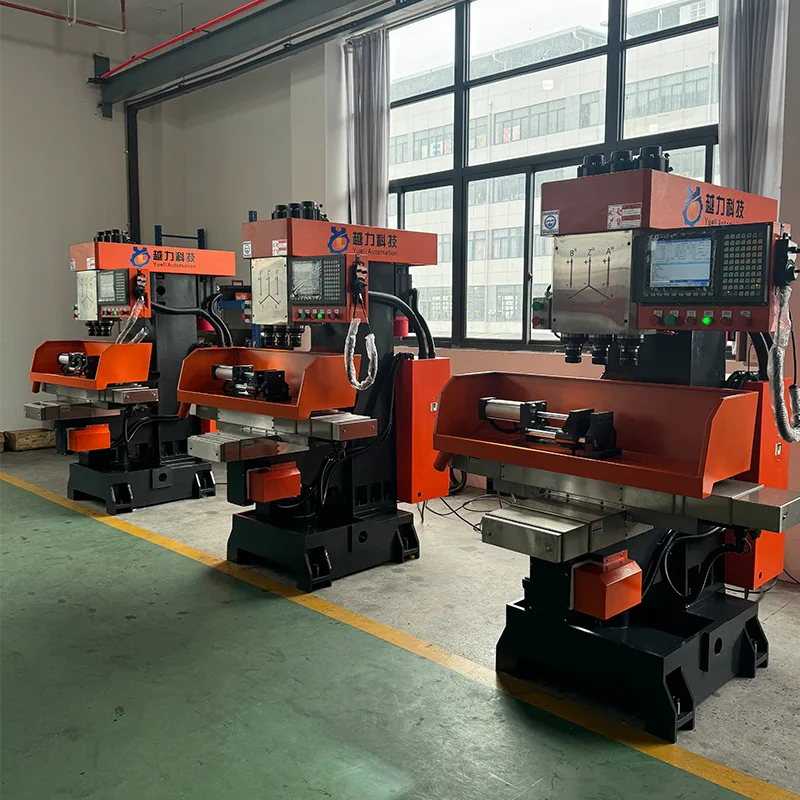

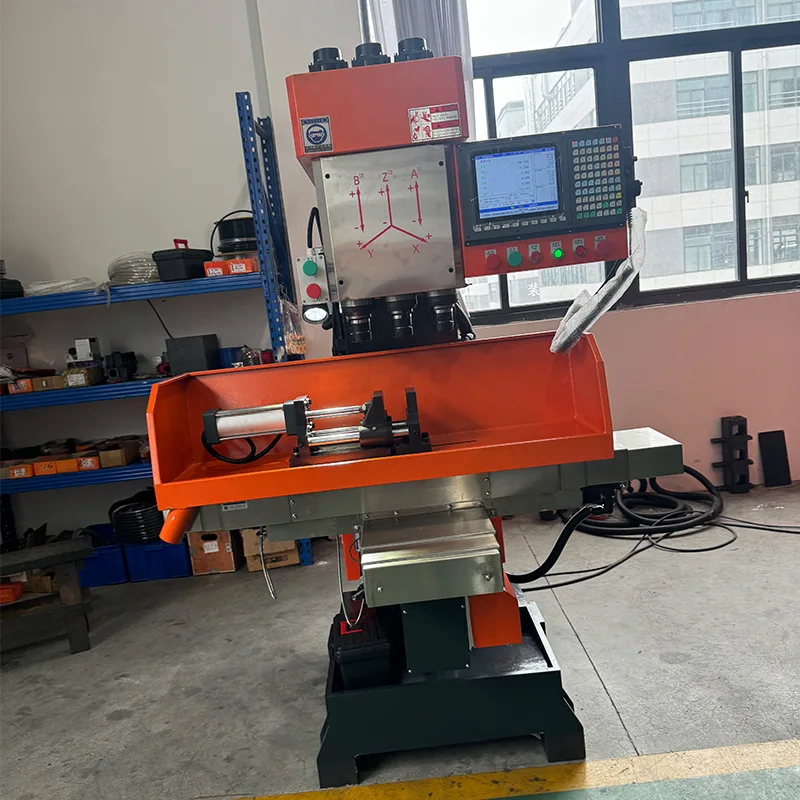

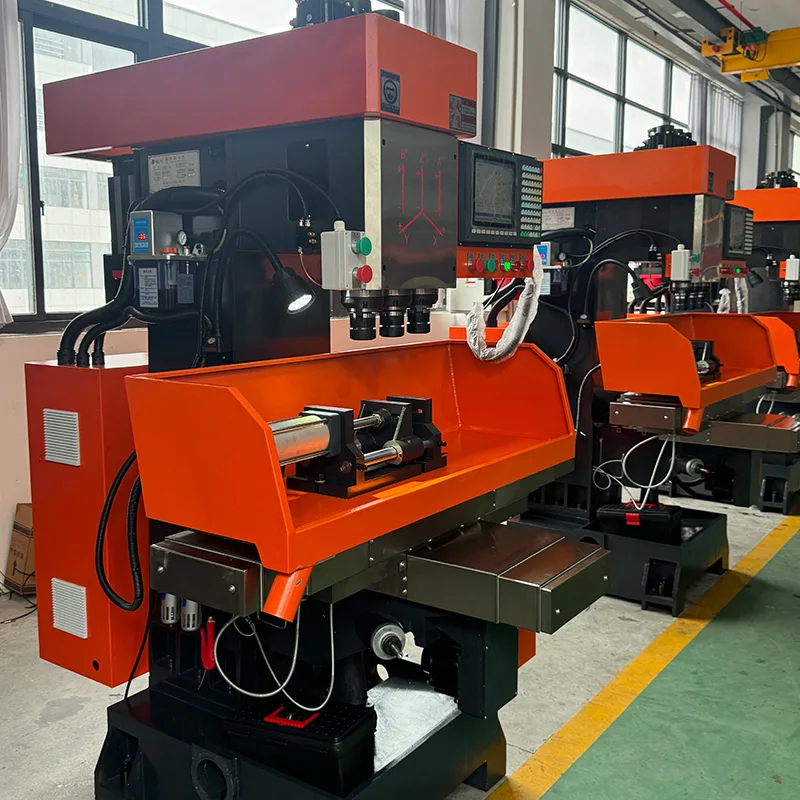

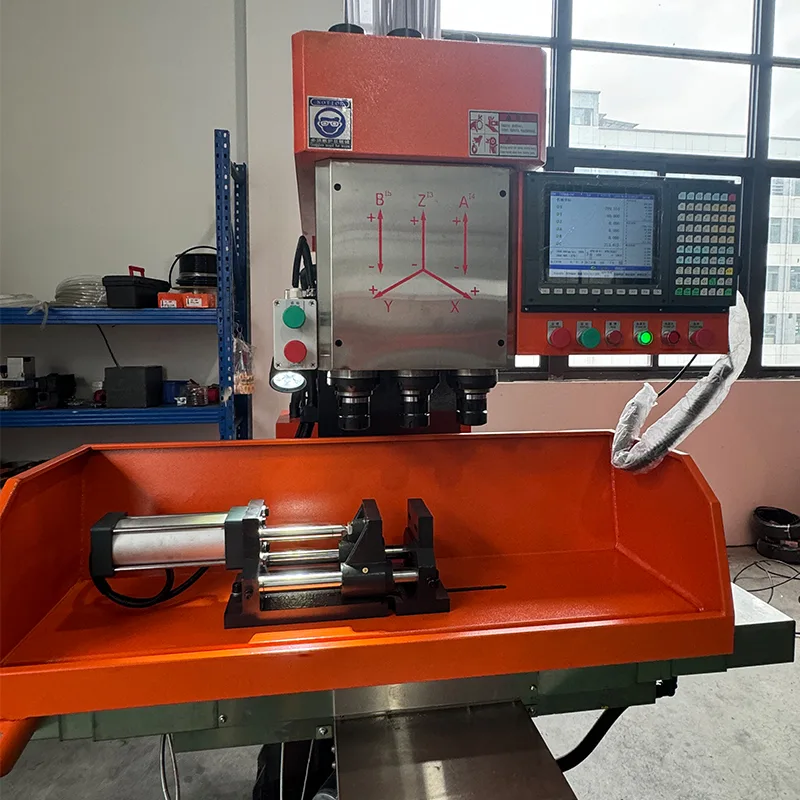

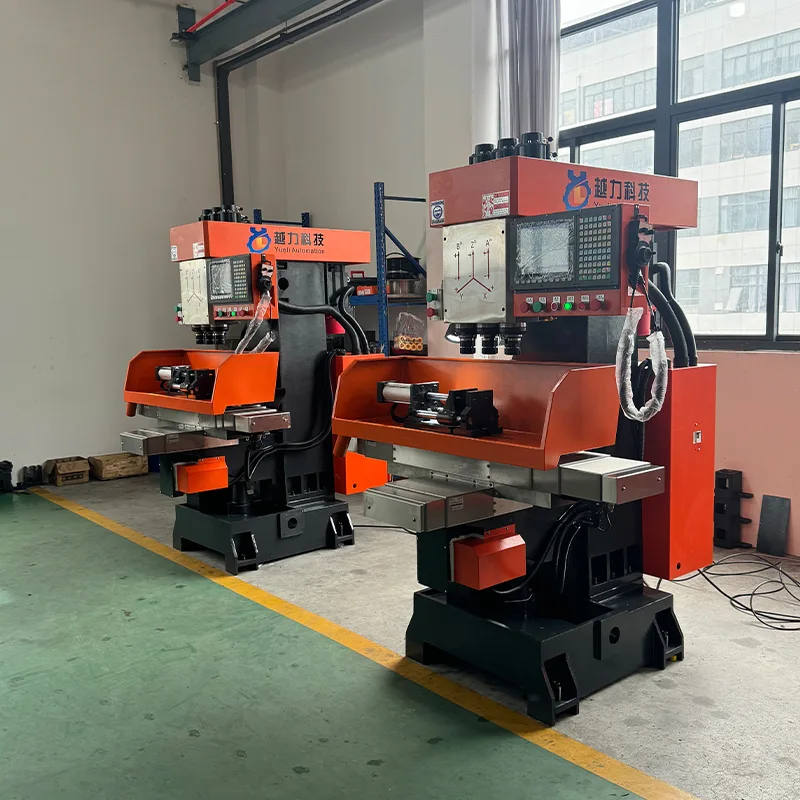

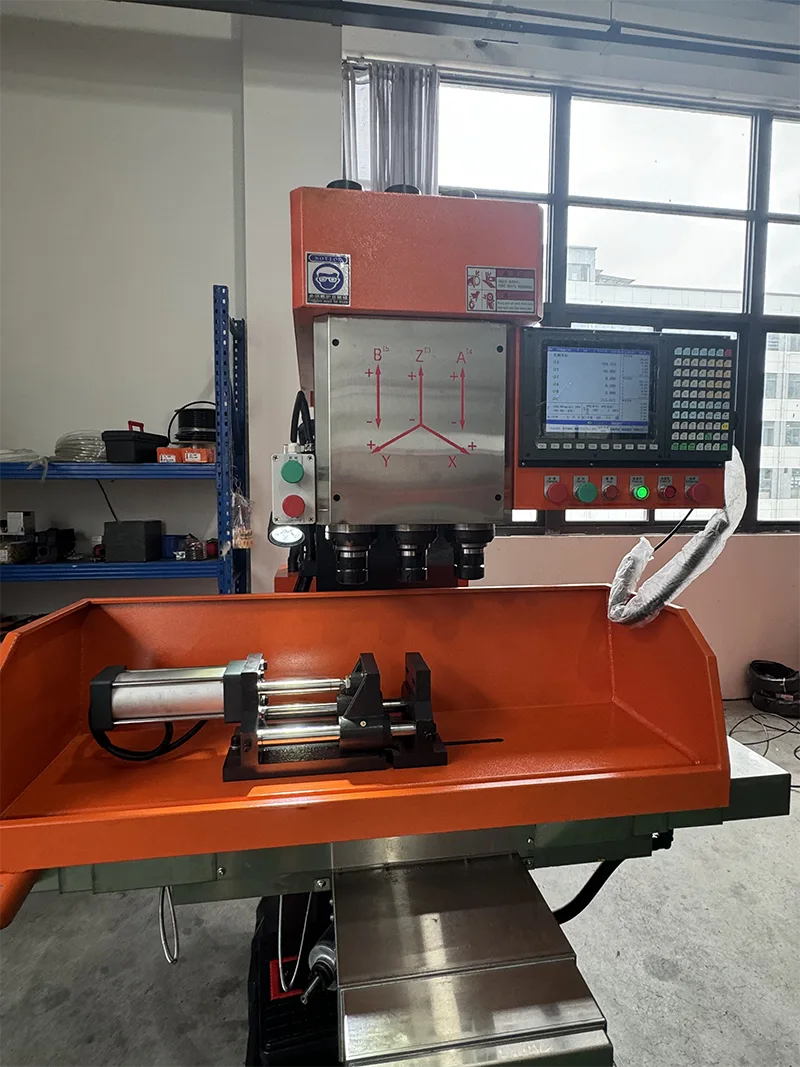

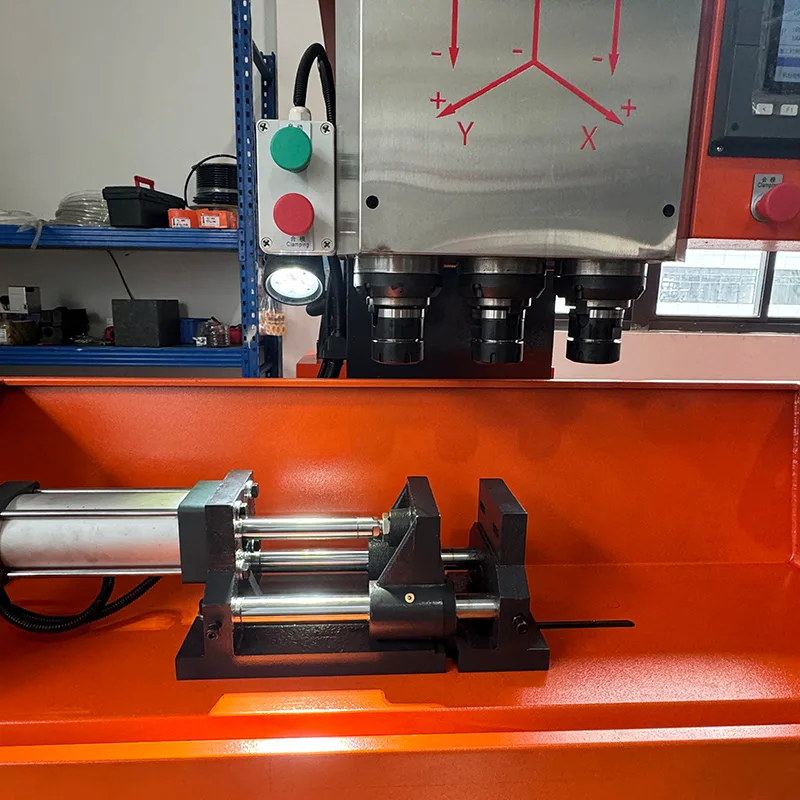

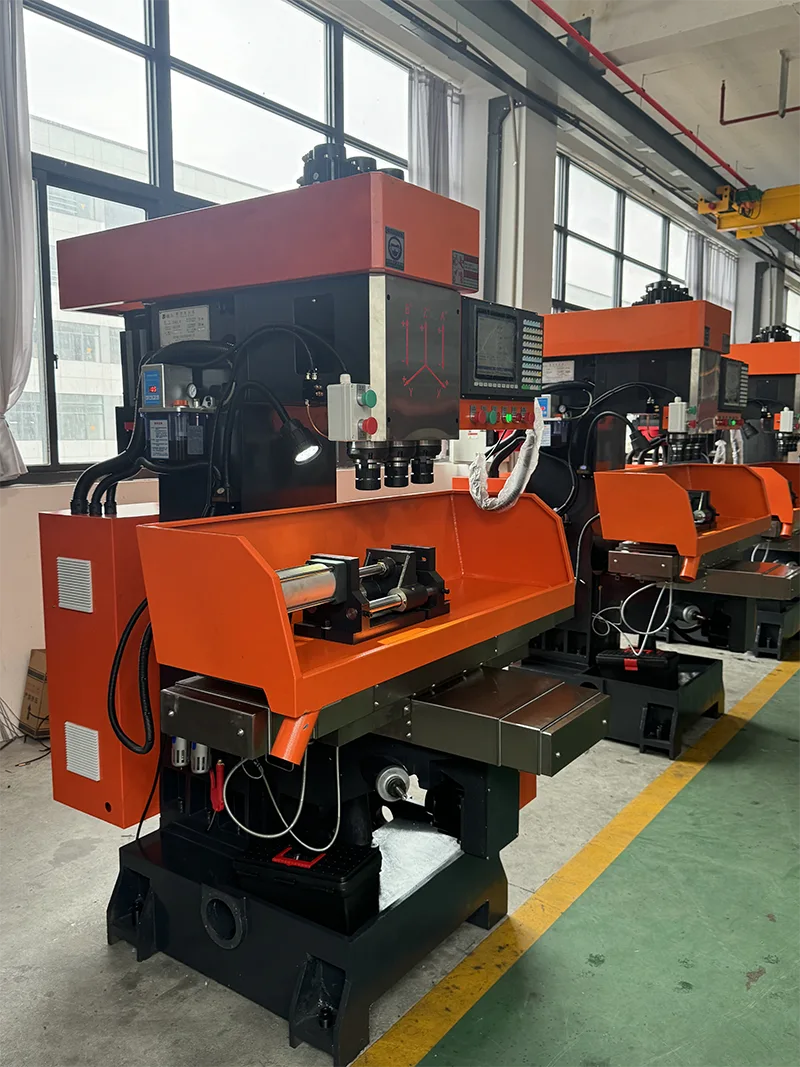

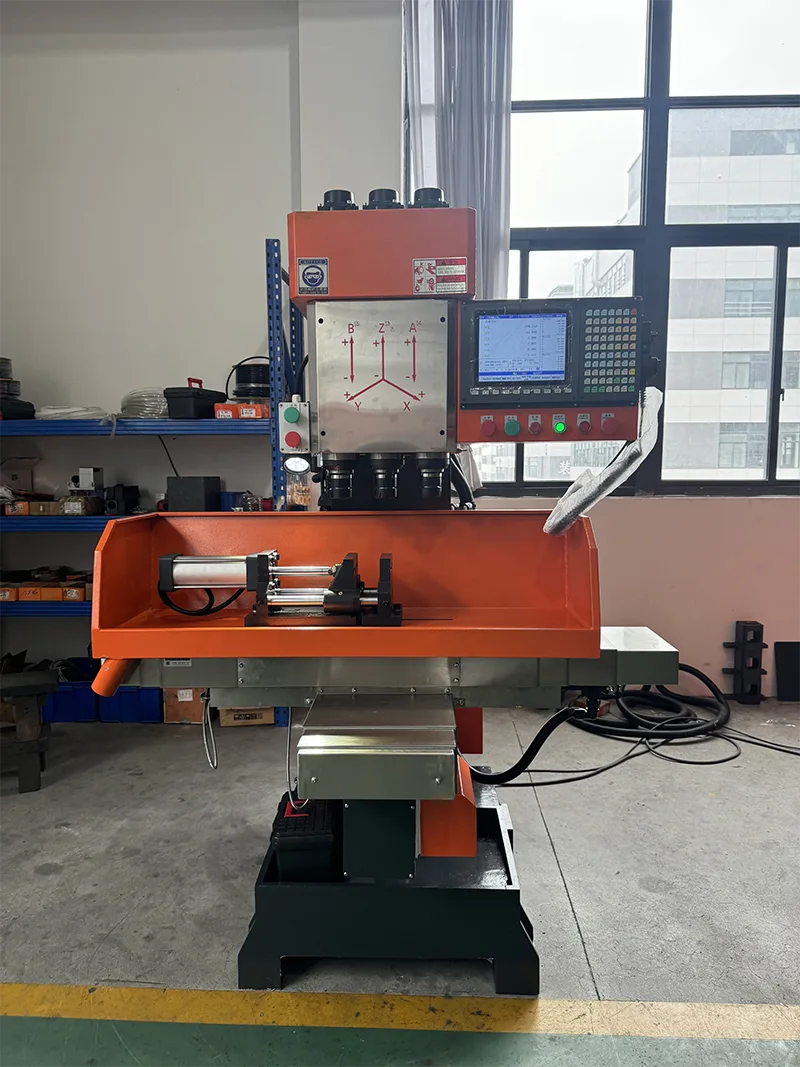

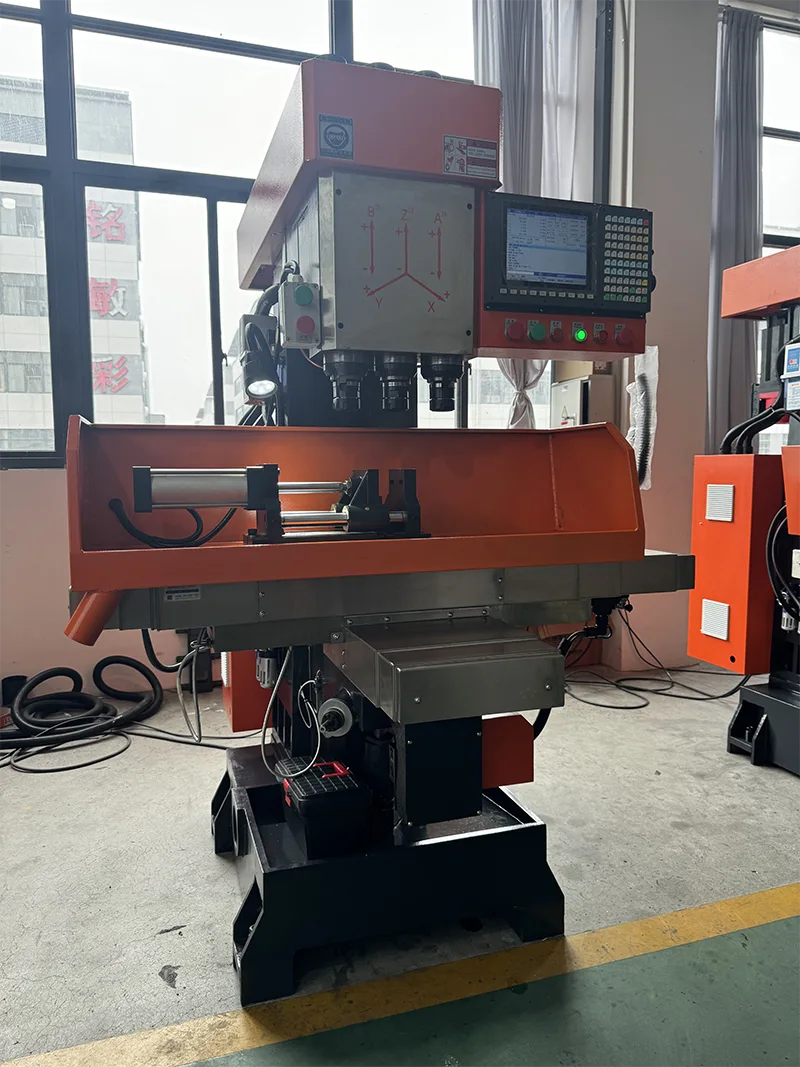

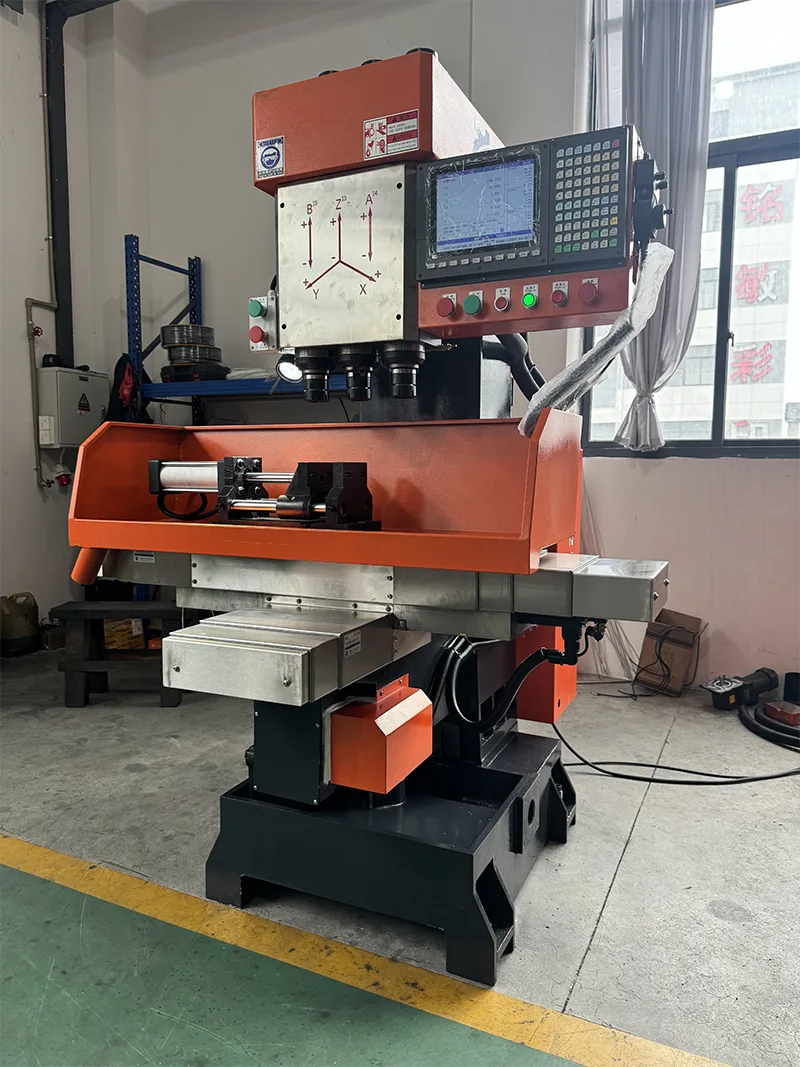

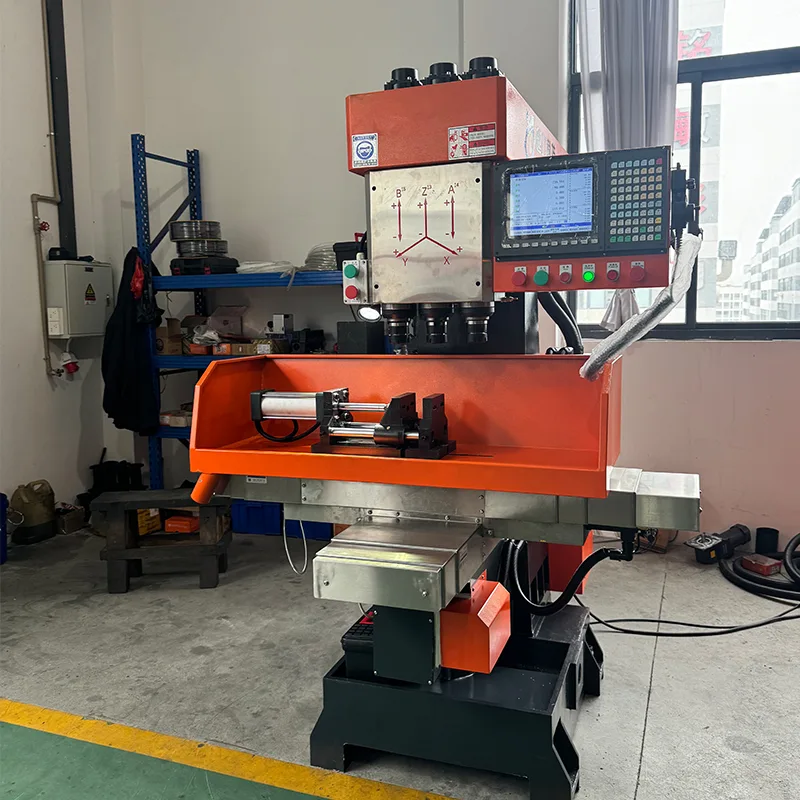

Vertikalni CNC triosni ZSK-4150X4 je zrel izdelek našega podjetja. To strojno orodje rešuje težavo, da vrtanje, povrtavanje in narezovanje navojev ni bilo mogoče dokončati hkrati pri obdelavi velikega števila delov. Popolno vrtanje, povrtavanje, posnemanje in narezovanje navojev ter druge zahteve, je idealna mehanska oprema za doseganje visoke učinkovitosti in varčevanja z energijo. Stroj je enostaven za uporabo in ga je mogoče prosto upravljati brez posebnega tehničnega osebja. Podjetje je zbralo več kot deset let profesionalne tehnologije in strogega nadzora kakovosti ter ima dobre poprodajne storitve, ki so jih stranke dobro sprejele.

Predstavitev izdelka

Vertikalni CNC triosni ZSK-4150X4 je zrel izdelek našega podjetja. To strojno orodje rešuje težavo, da vrtanje, povrtavanje in narezovanje navojev ni bilo mogoče dokončati hkrati pri obdelavi velikega števila delov.

· Popolno vrtanje, povrtavanje, posnemanje in narezovanje navojev v eni operaciji.

· Idealna mehanska oprema za doseganje visoke učinkovitosti in varčevanja z energijo.

· Enostavno upravljanje brez posebnega tehničnega osebja.

· Več kot deset let profesionalne tehnologije in strogega nadzora kakovosti.

· Dobre poprodajne storitve, ki so jih stranke dobro sprejele.

Glavne značilnosti

Vertikalni CNC triosni ZSK-4150X4 ima naslednje lastnosti.

· Obdelava velikega števila delov, vrtanje in povrtavanje ter narezovanje navojev se izvedejo naenkrat z visoko učinkovitostjo.

· Trup je kompakten in tog.

· Glavna gred je izdelana iz visokokakovostnega legiranega jekla ter je kaljena in toplotno obdelana, natančno brušena. Ima visoko odpornost proti obrabi.

· Drsna ploskev se duši z nadzvočno frekvenco. Ima mazalno napravo, ki zagotavlja življenjsko dobo drsne površine.

· Levo in desno gibanje delovne mize sprejme zagonsko napravo in napravo za pozicioniranje medpomnilnika, ki ima majhne vibracije in hitro premikanje.

· Ročaj noža ima vlečno palico, ki je ni enostavno odpasti. Ima visoko varnost.

Tehnične specifikacije

Naslednji tehnični parametri veljajo za vertikalni CNC triosni ZSK-4150X4.

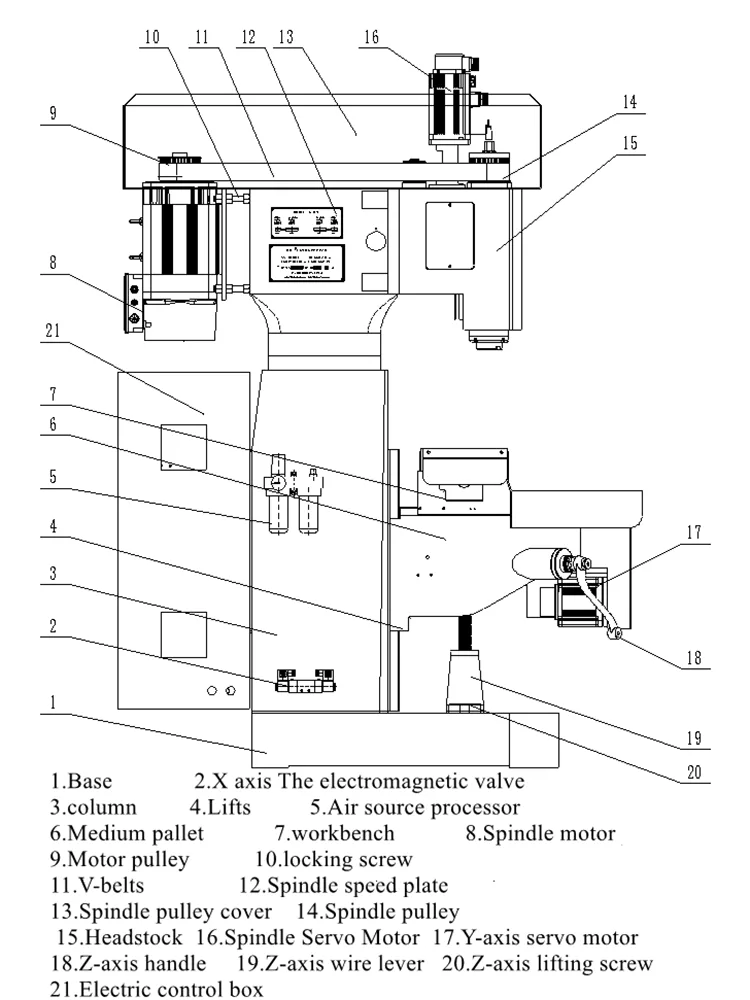

Mehanizem in zmogljivost strojnega orodja

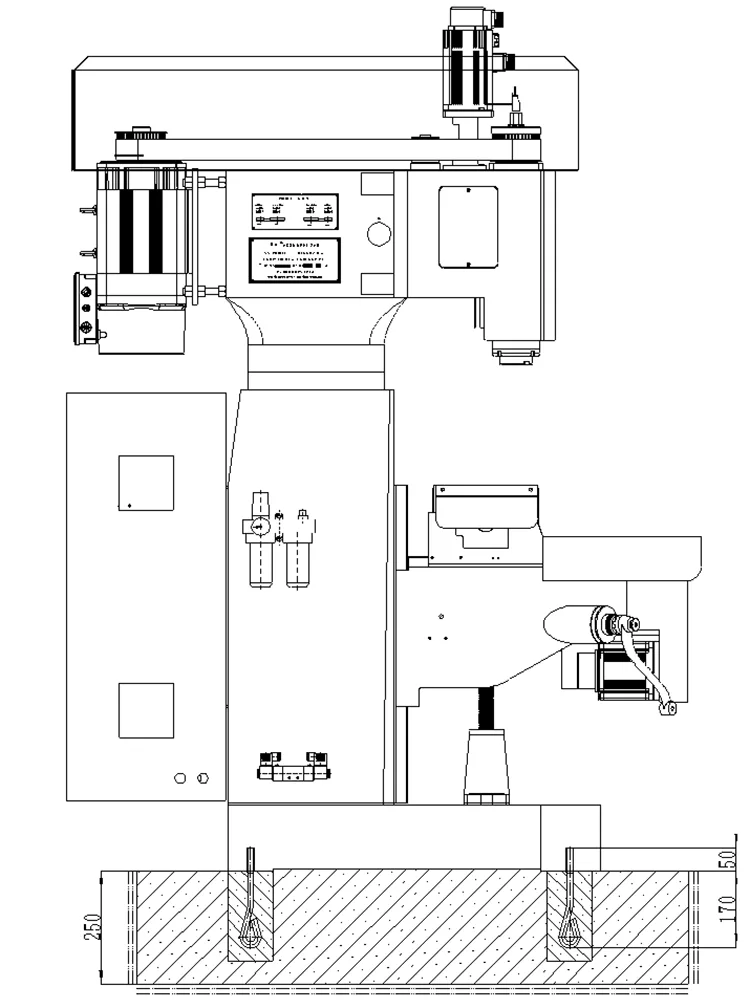

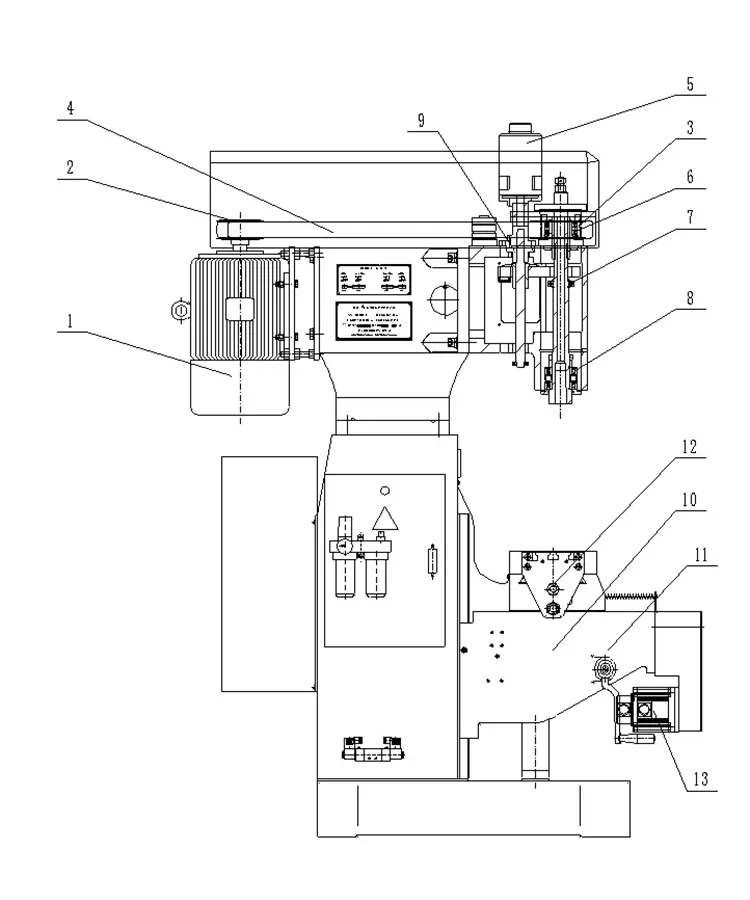

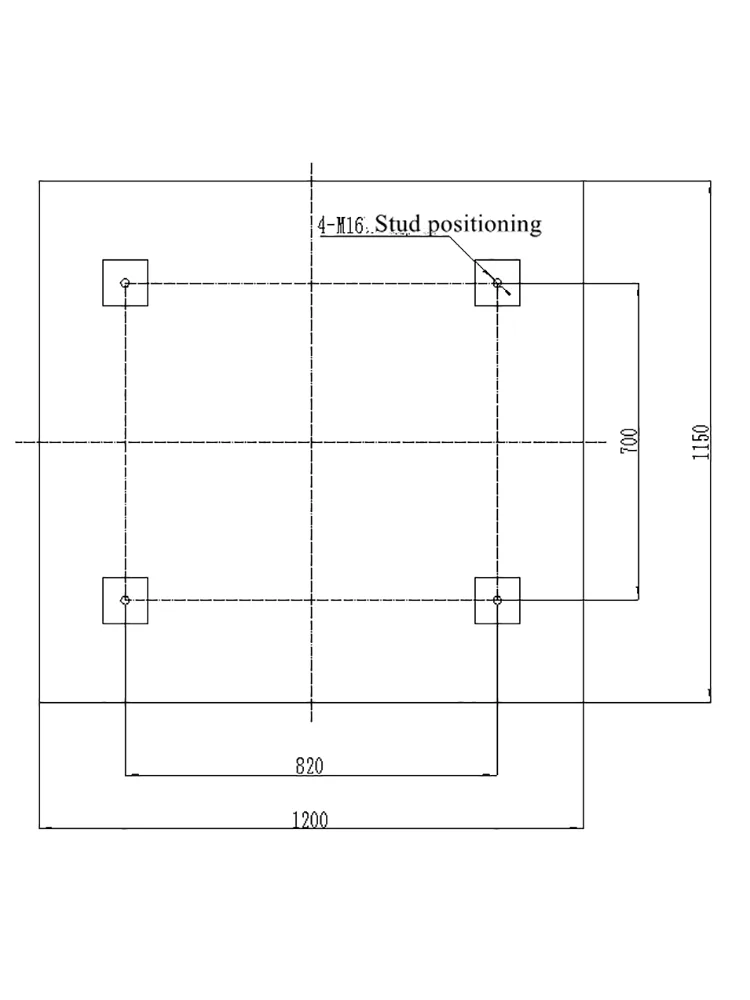

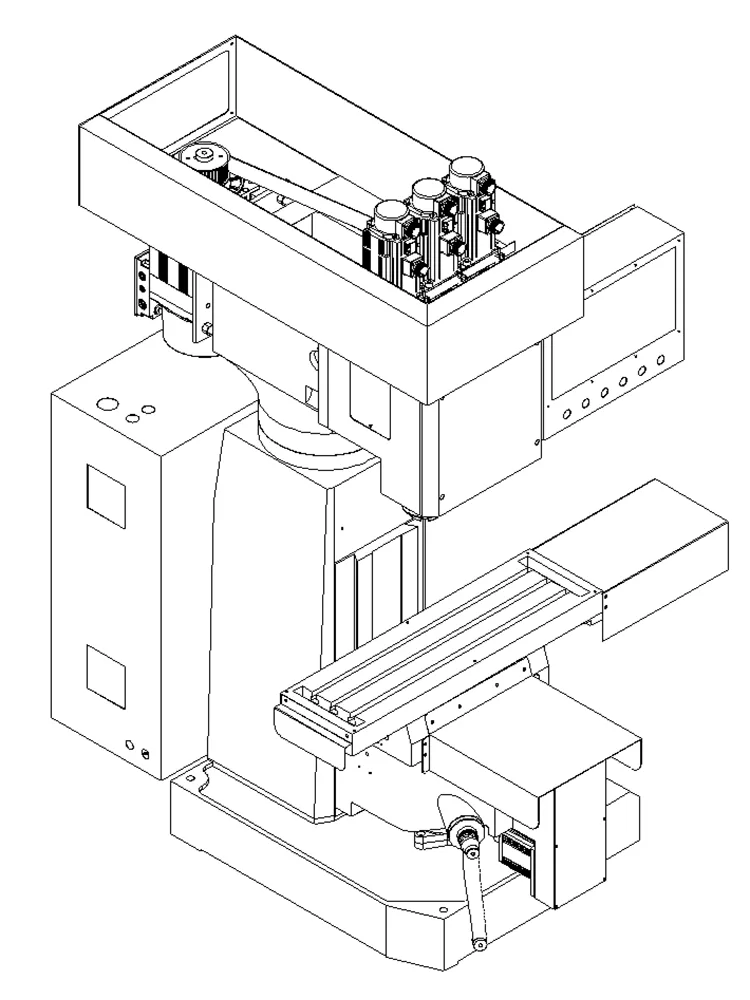

Zasnova navpičnega CNC triosnega ZSK-4150X4 prevzame strukturne značilnosti rezkalnega stroja in podporne zagonske naprave, ki ima prednosti visoke učinkovitosti obdelave, stabilne natančnosti in preprostih postopkov delovanja. Uporaba PLC-ja za obdelavo logičnega krmiljenja se lahko učinkovito izogne ​​kratkemu stiku obloka, ki ga povzroči preklapljanje motorja naprej in nazaj. Hkrati se metoda impulznega proženja uporablja za pogon elektromagnetnega ventila, da se prepreči pojav, da je tuljava elektromagnetnega ventila dolgo časa pod napetostjo, kar povzroči, da tuljava izgori.

· Zgradba: Preprost obdelovalni center. Nadzor programa uporablja tajvanski nadzorni sistem Yitu s funkcijo zaznavanja, da se prepreči poškodba pipe ali orodja zaradi okvare elektromagnetnega ventila ali oljne jeklenke. Človeku in stroju prijazen dialog za enostavno upravljanje.

· Primeren za obdelavo velikih in srednjih serij delov. Enkratno vpenjanje. Visoka učinkovitost in dobra natančnost.

· Navojnega mehanizma ni treba zamenjati pogona vodilnega vijaka. Nagib je standarden. Pekinški super-sinhroni glavni servo motor z lastno pretvorbo frekvence izboljša hrapavost površine navoja in zagotavlja natančnost.

· Neodvisne raziskave in razvoj komponent napajalne glave. Natančno brušenje. Dobra odpornost proti obrabi in dolga življenjska doba.

· Hust CNC sistem lahko nastavi hitrost podajanja glede na potrebe. Po dolgotrajni uporabi se vodilni vijak obrabi, sistem ima funkcijo kompenzacije orodja.

· Vsaka motorizirana drsna površina ima centralizirano samodejno mazalno napravo, ki zagotavlja življenjsko dobo strojnega orodja.

· Gibanje drsne mize, ki ga poganja servo motor. Več koordinat je mogoče nastaviti digitalno. Visoka natančnost pozicioniranja. Nizke vibracije. Hitra odzivnost.

· Med obdelavo se status obdelovanca prikaže prek zaslona na dotik. Funkcija alarma za napake.

· Popolnoma zaprta zaščita zagotavlja osebno varnost in izboljša procesno okolje.

Električni sistem

Vertikalni CNC triosni ZSK-4150X4 uporablja naslednje električne komponente.

· Elektromagnetni ventil: Taiwan AirTAC. Dobra stabilnost. Zračni tlak ne sme biti nižji od 0,5 MPa.

· AC kontaktor: korejski LS. Dobra stabilnost.

· Rele: Omron. Dobra stabilnost.

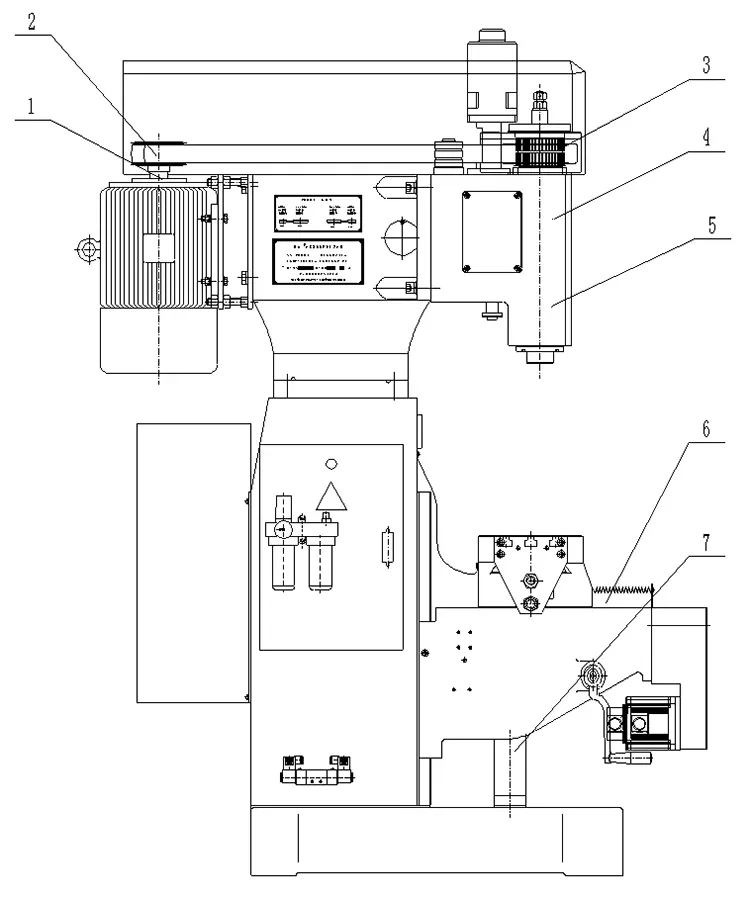

Prenosni sistem

Vertikalni CNC triosni ZSK-4150X4 uporablja naslednje komponente prenosa.

Sistem mazanja

Objemka vretena in površina vodilne tirnice se mažeta z ročno mazalno črpalko, kar omogoča lažje in celovitejše delovanje ter zagotavlja življenjsko dobo mazalne površine.

Previdnostni ukrepi pri delovanju in obdelavi

Naslednji previdnostni ukrepi so iz priročnika za uporabo vertikalnega CNC triosnega ZSK-4150X4.

· Pred uporabo preberite navodila za uporabo in spremne dokumente.

· Napajanje: trifazno štirižilno, zmogljivost 7KW, presek izolirane žice najmanj 4 mm² (baker).

· Ne nameščajte v bližini vira toplote, visokotemperaturnih ali prašnih območij.

· Pred prvo uporabo po razpakiranju dolijte olje v oznako za olje.

· Hladilna črpalka ne more delovati brez tekočine.

· Napajalne omarice ne delite z električnimi varilnimi stroji ali visoko/srednjefrekvenčno opremo.

· Ozemljitvena žica mora biti priključena na standard. Prečni prerez ne manj kot 2,5 mm².

· Po vklopu s testnim peresnikom preverite, ali zunanja stran stroja ni naelektrena pred preskusnim zagonom.

· Zaženite motor oljne črpalke v skladu z navodili. Opazujte, če je oljna črpalka obrnjena.

· Bližinska stikala so bila prilagojena in popravljena. Majhne prilagoditve so dovoljene. Večje spremembe se posvetujte s poprodajno službo.

· Parametri pretvornika nastavljeni pred tovarno. Uporabnik ne sme nastaviti ločeno.

· Gumba "ročno" ne pritiskajte hitro in pogosto, da se izognete alarmu pretvornika.

· Pri zamenjavi orodja ali nastavljanju pogonskega jermena izklopite zunanje napajanje.

· Rumeno-zelena ozemljitvena sponka mora biti ozemljena. Ne priključujte faznega voda na nevtralni priključek (N).

· Ne izberite preobremenitvenega delovanja. Uporabite ustrezna orodja, količino reza, hitrost podajanja.

· Zaklenite stikalo na električni krmilni omarici. Med vzdrževalnim pregledom izklopite napajanje in zaklenite.

Pogosto zastavljena vprašanja

Kakšen je konus vretena tega stroja?

Konus vretena navpičnega CNC triosnega ZSK-4150X4 je MT4.

Kakšen je največji premer luknje, ki jo je mogoče obdelati?

Največji premer luknje je F50 mm pri obdelavi bakrenih delov s 4 rezalnimi robovi in ​​podajanjem na vrtljaj 0,16 mm/r.

Kakšen je največji premer navoja?

Največji premer navoja je F50 mm za obdelavo bakrenih delov. Kakšni so gibi osi X, Y in Z? Hod osi X je 400 mm, hod osi Y je 250 mm, hod osi Z pa 320 mm.

Kakšno je območje hitrosti vretena?

Območje hitrosti vretena osi Z1 in Z2 je od 619 do 1420 vrt/min s servo krmiljenjem.

Kakšna je moč motorja vretena in skupna teža stroja?

Moč servo motorja vretena je 5,5 KW pri 380 V, neto teža stroja pa je 2500 kg.

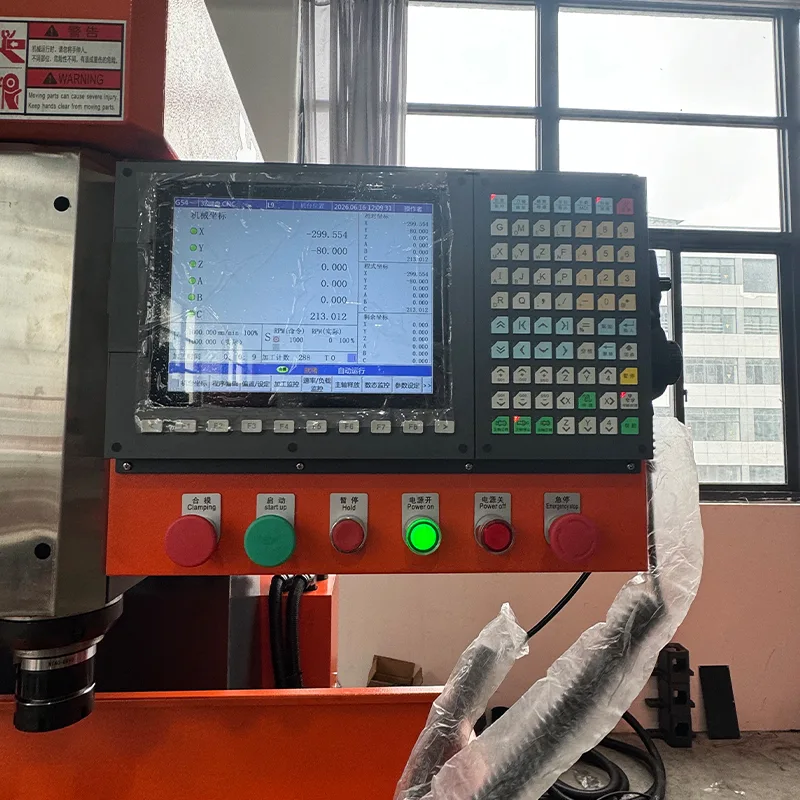

Kateri nadzorni sistem uporablja ta stroj?

Stroj uporablja tajvanski nadzorni sistem Yitu s človeku-stroju prijaznim dialogom za enostavno upravljanje.
