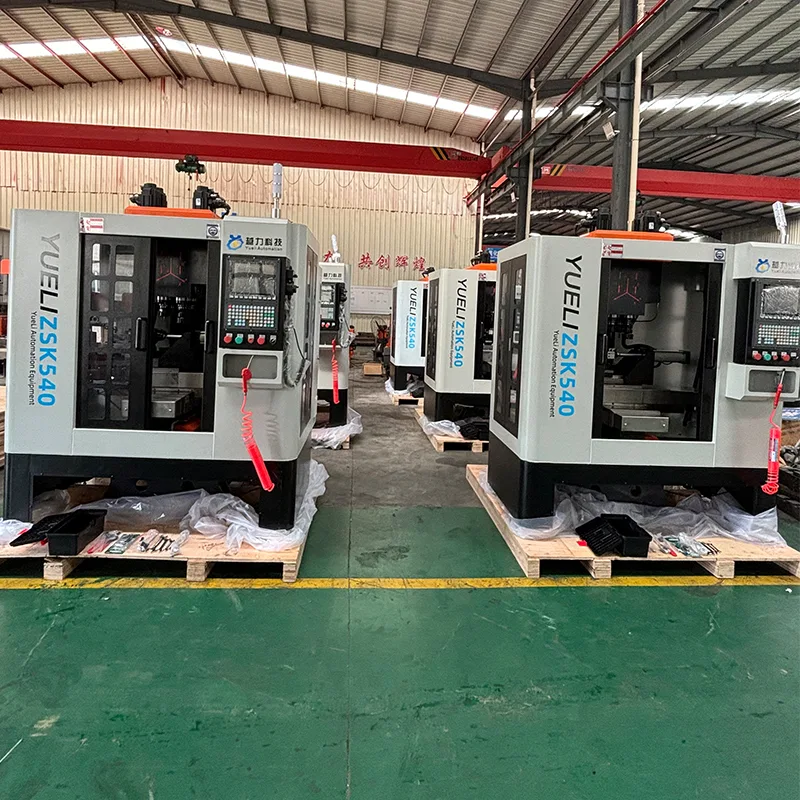

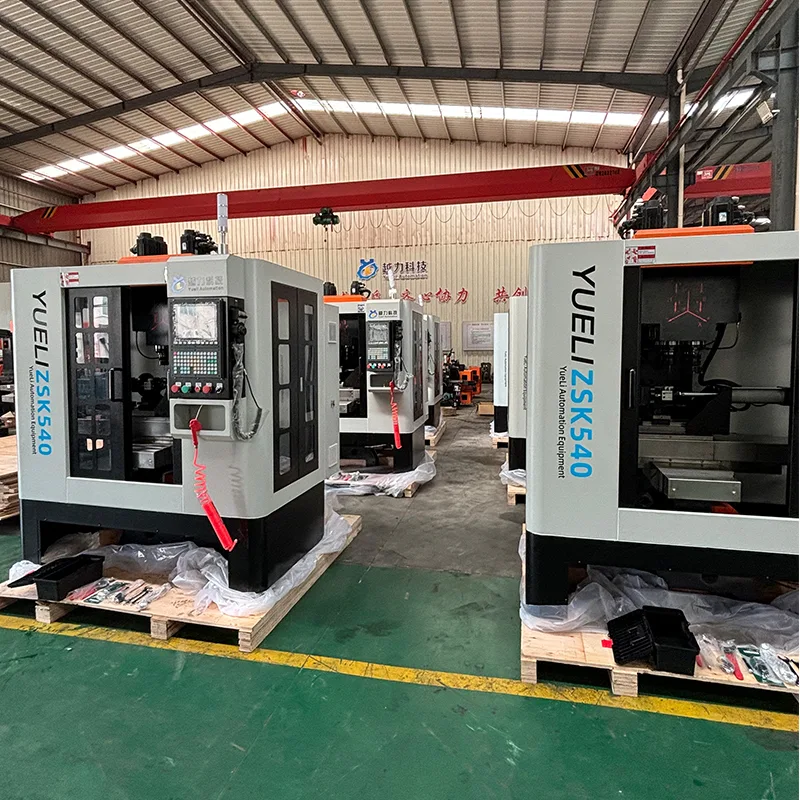

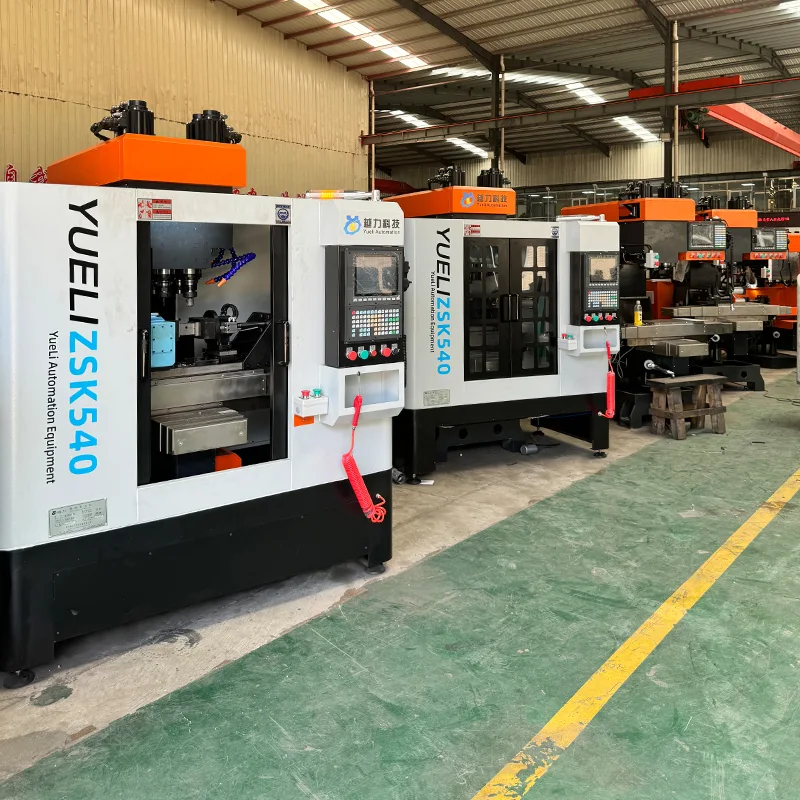

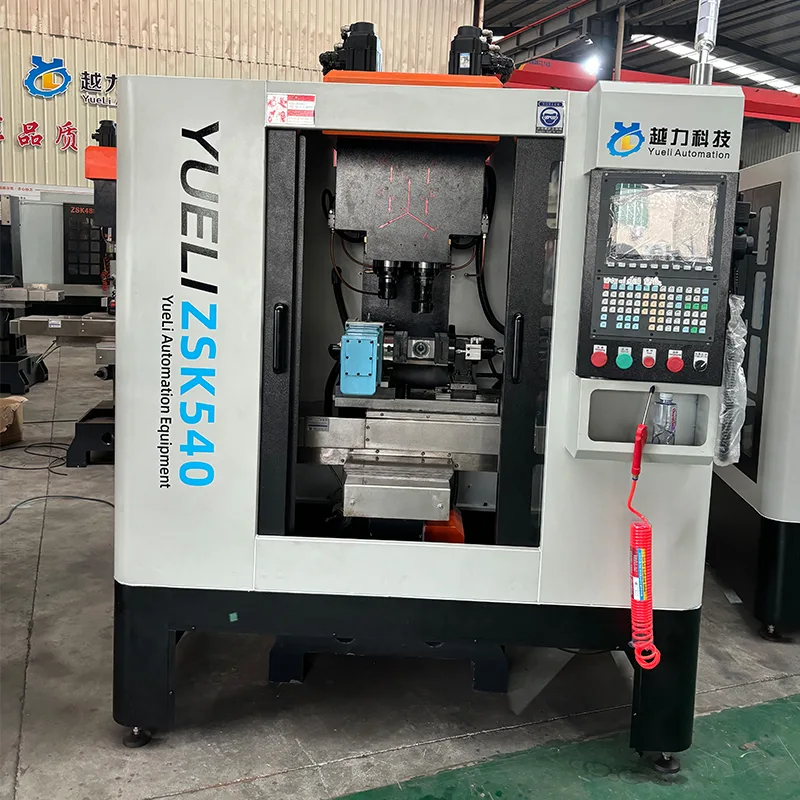

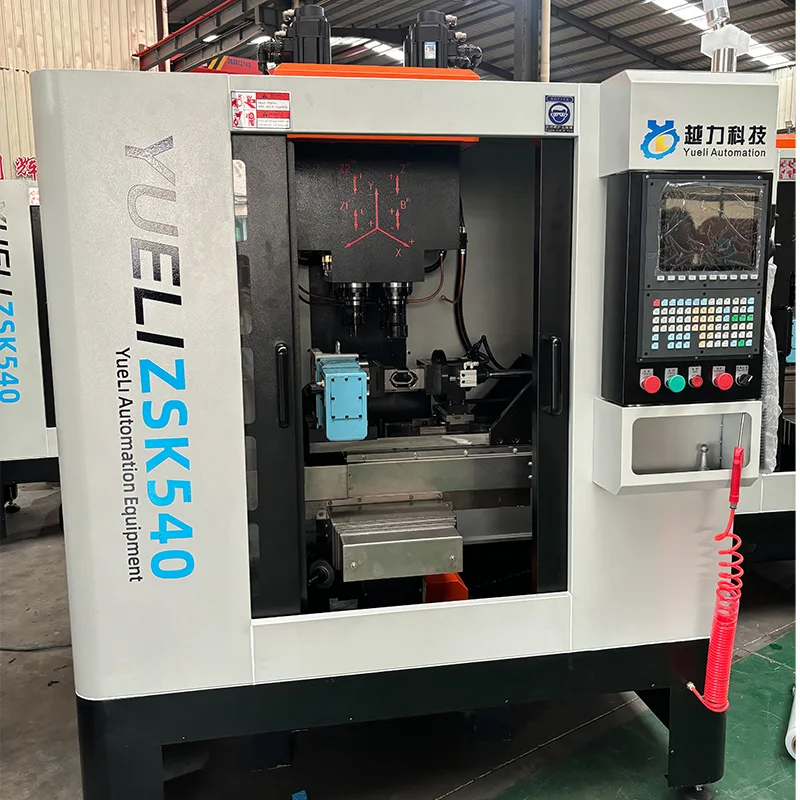

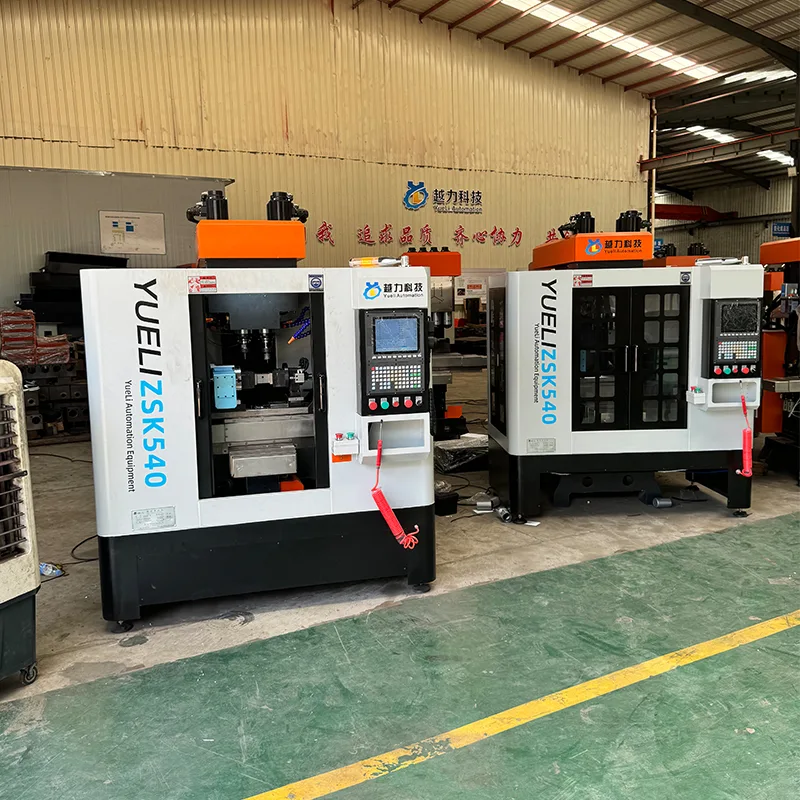

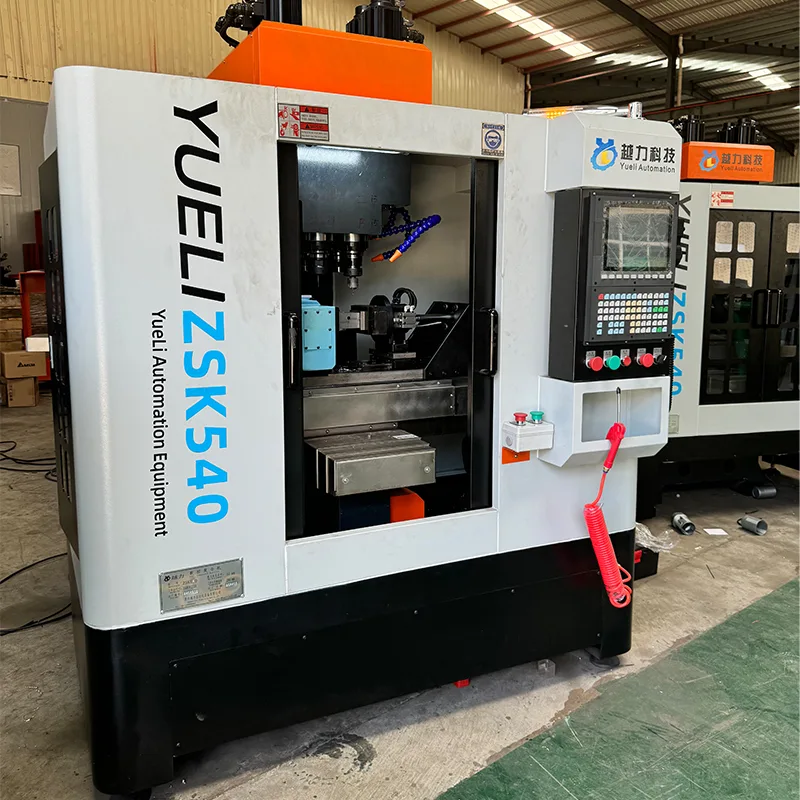

Navpično 4-osno vrtalno središče

Yueli ZSK540-A navpični 4-osni vrtalni center za navoje. Taiwan Syntec bus CNC sistem z zaslonom na dotik. Vmesnik človek-stroj. Uporabniku prijazen dialog. Intuitivno programiranje. Preprosto delovanje. Hiter za učenje. 4-osna funkcija CNC: vse štiri osi lahko vrtajo, narezujejo in rezkajo. Kroglični vijak Hiwin. 5,5 KW servo motor vretena. Togo navijanje. Vgrajen frekvenčni pretvornik. Brezstopenjska regulacija hitrosti. Zagotavlja natančnost obdelave. Opremljen s četrto osjo. Dokonča vrtanje, narezovanje navojev, rezkanje in rezanje na različnih ravninah. Pnevmatske komponente, uvožene iz Koreje. Delovna miza in srednji nosilec z linearnimi valjčnimi vodili Hiwin in krogličnimi vijaki. Podpira težko rezanje. Digitalno pozicioniranje. Visoka ponovna natančnost pozicioniranja. Hitra nastavitev orodja. Priročno upravljanje. En operater lahko poganja več strojev. Znižuje stroške dela in zmanjšuje intenzivnost dela. Polno ohišje. Ohranja delavnico čisto.

Temeljne prednosti

Navpično 4-osno vrtalno središče ZSK540-A vključuje naslednje ključne funkcije za zagotavljanje stabilne zmogljivosti in učinkovitega delovanja.

· Taiwan Syntec bus CNC sistem z zaslonom na dotik. Uporabniku prijazen vmesnik človek-stroj. Intuitivno programiranje. Preprosto delovanje. Hiter za učenje.

· 4-osna funkcija CNC: vse štiri osi lahko vrtajo, narezujejo in rezkajo. Kroglični vijak Hiwin. 5,5 KW servo motor vretena. Togo navijanje. Vgrajen frekvenčni pretvornik. Brezstopenjska regulacija hitrosti. Zagotavlja natančnost obdelave.

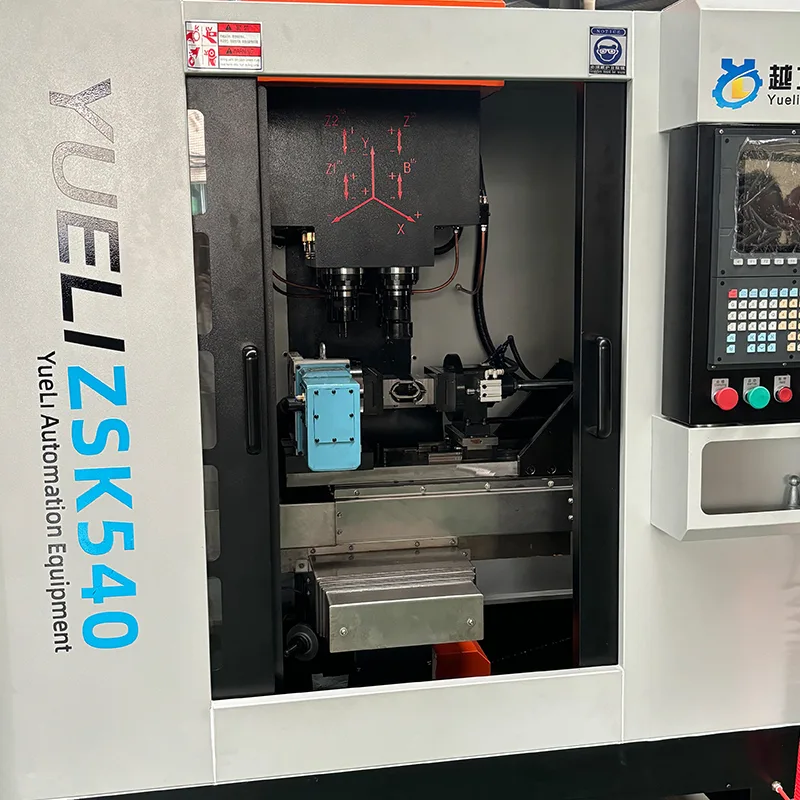

· Opremljen s četrto osjo. Dokonča vrtanje, narezovanje navojev, rezkanje in rezanje na različnih ravninah.

· Pnevmatske komponente, uvožene iz Koreje.

· Delovna miza in srednji nosilec z linearnimi valjčnimi vodili Hiwin in krogličnimi vijaki. Podpira težko rezanje.

· Digitalno pozicioniranje. Visoka ponovna natančnost pozicioniranja. Hitra nastavitev orodja.

· Priročno upravljanje. En operater lahko poganja več strojev. Zmanjša stroške dela in intenzivnost dela.

· Popolno ohišje. Ohranja delavnico čisto.

Tehnične specifikacije

Naslednji tehnični parametri veljajo za vertikalno 4-osno vrtalno središče ZSK540-A.

Glavni konfiguracijski seznam

Naslednje komponente so standardne za navpično 4-osno vrtalno središče ZSK540-A.

Specifikacije četrte osi

Stroj je opremljen s četrto osjo. Naslednji parametri veljajo za enoto četrte osi.

Postopek proizvodnje in nadzora kakovosti

Yueli sledi strukturiranemu proizvodnemu procesu, da zagotovi kakovost strojev.

· Lito železo, obdelano z visoko temperaturo in staranjem v 6 mesecih.

· Natančen postopek montaže: sklop linearnega vodila, sklop krogličnega vijaka, sklop ležaja.

· Profesionalni postopek strganja: strganje podnožja motorja, strganje na koncu vretena, strganje površine za pritrditev stebra.

· Znanstvena proizvodnja s popolnoma sledljivim sistemom nadzora kakovosti.

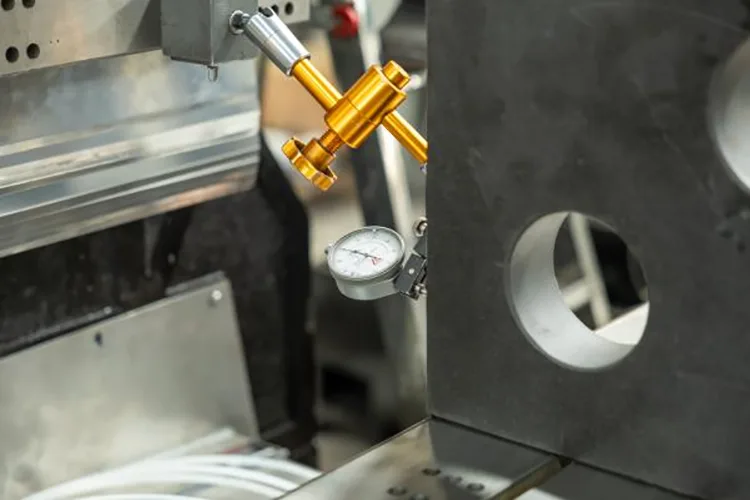

Standardi inšpekcije kakovosti

Yueli izvaja obsežne preglede kakovosti na vsakem stroju.

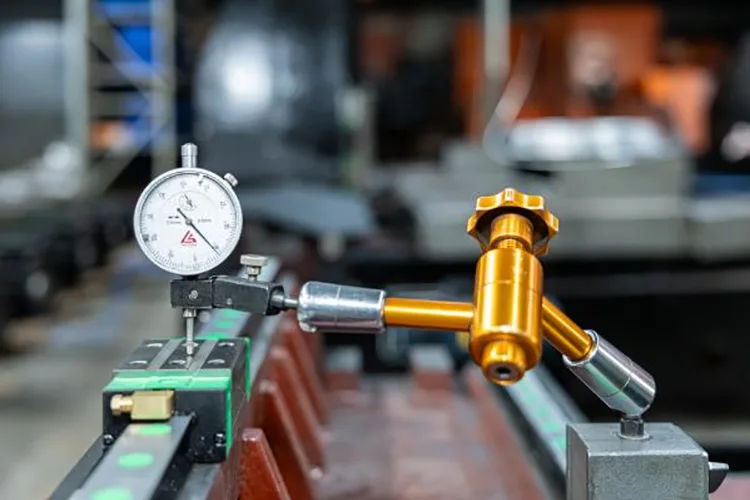

· Zaznavanje napake naklona: hkrati zazna ravnost v smereh X in Y.

· Potrjuje natančnost obdelave in sestavljanja vseh komponent.

· Meri dejansko natančnost pozicioniranja in ponovi natančnost pozicioniranja.

· Navpičnost vretena na delovno mizo: znotraj 0,01 mm.

· Pravokotnost vodila osi Z na mizo: znotraj 0,01 mm.

· Pravokotnost vodila osi X-Y: znotraj 0,005 mm.

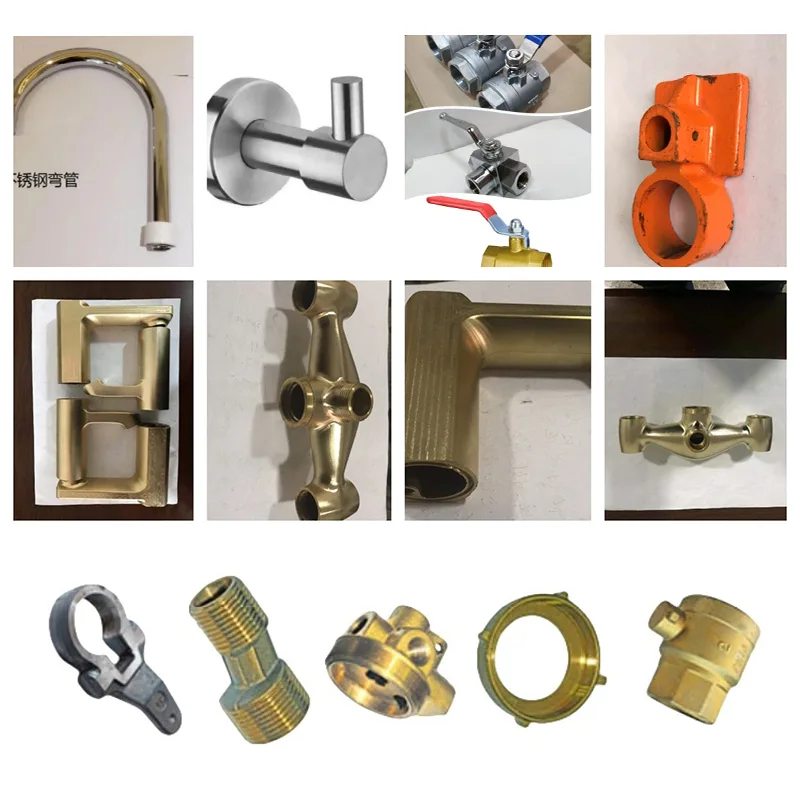

Polja uporabe

Navpično 4-osno vrtalno središče ZSK540-A je primerno za različne operacije rezanja kovin.

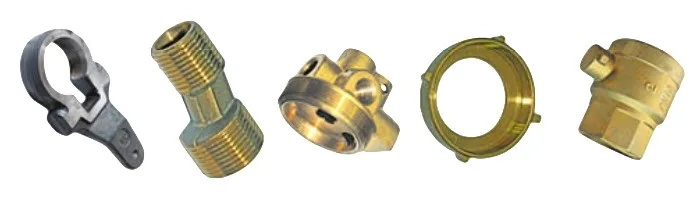

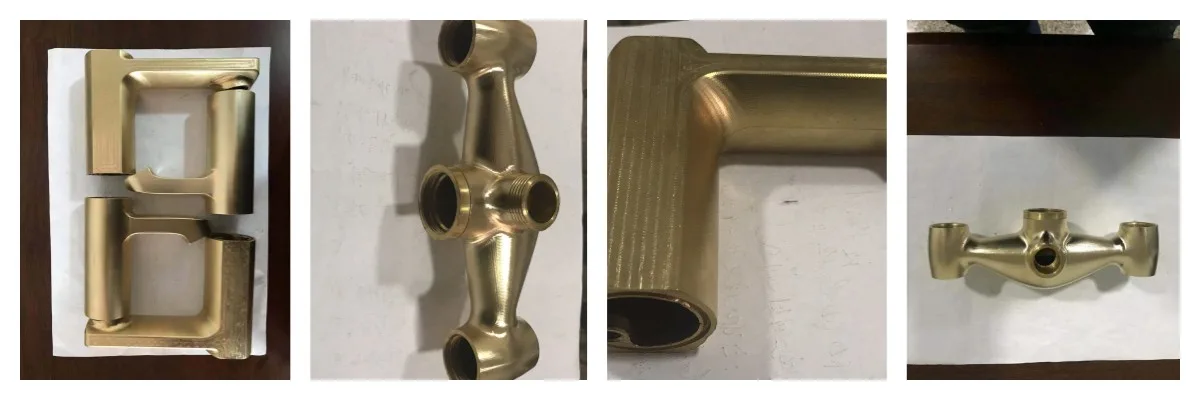

· Materiali: baker, aluminij, cinkova zlitina, jeklo.

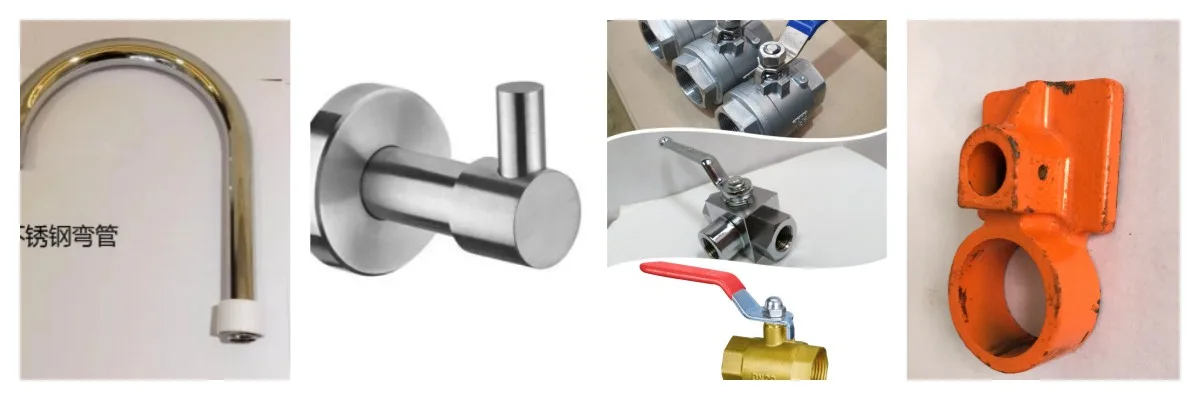

· Sanitarna oprema, protipožarni ventili, strojna oprema za krmiljenje vrat.

· Strojna oprema za gospodinjske aparate, vodomeri, avtomobilski deli.

· Aerospace komponente.

O Quanzhou Yueli Automation Equipment Co., Ltd.

Podjetje Quanzhou Yueli Automation Equipment Co., Ltd. je bilo ustanovljeno leta 2013. Podjetje se nahaja v mestu Nan'an, Fujian, Kitajska. Je zasebno proizvodno podjetje, ki ga vodijo sestavljeni stroji za vrtanje navojev, centri za vrtanje navojev in centri za rezkanje navojev za vrtanje.

· Ustanovljeno leta 2013, s sedežem v Nan'an, Fujian.

· Osnovni izdelki: sestavljeni stroji za vrtanje in navijanje navojev, centri za vrtanje navojev, centri za rezkanje navojev za vrtanje.

· Služi za: sanitarno opremo, protipožarne ventile, strojno opremo za krmiljenje vrat, avtomobilske dele, letalstvo, proizvodnjo strojev.

· Razvito od montažne proizvodnje do raziskav in razvoja, proizvodnje, prodaje in integracije storitev.

· Ima v lasti CNC brusilne stroje za portalne tirnice, vrtalne stroje, stroje za rezkanje, kopanje, poliranje in drugo opremo za testiranje.

· Prodajna mreža pokriva več kot 20 provinc na Kitajskem in izvaža v več kot 30 držav.

Pogosto zastavljena vprašanja

Kakšen je konus vretena in največji premer vrtanja?

BT40 konus vretena. Največji premer vrtanja je 50 mm. Največji premer navoja je 50 mm.

Kakšna je hitrost vretena in moč motorja?

Območje hitrosti vretena je 0-3000 r/min. Moč motorja vretena je 5,5KW.

Kakšna je natančnost indeksiranja in ponovitve četrte osi?

Natančnost indeksiranja je 20 sekund. Natančnost ponovitve je 4 sekunde.

Katere znamke so CNC sistem, vodila in kroglična vretena?

Tajvanski Syntec CNC sistem. Hiwin linearna vodila in kroglična vretena. Pnevmatske komponente, uvožene iz Koreje.

Za katere materiale in industrije je ta stroj primeren?

Baker, aluminij, cinkova zlitina, jeklo. Sanitarna oprema, protipožarni ventili, strojna oprema za krmiljenje vrat, strojna oprema za gospodinjske aparate, vodomeri, avtomobilski deli, vesoljska industrija.
