Linearno vodilo Vrtanje Navojni center odprtega tipa

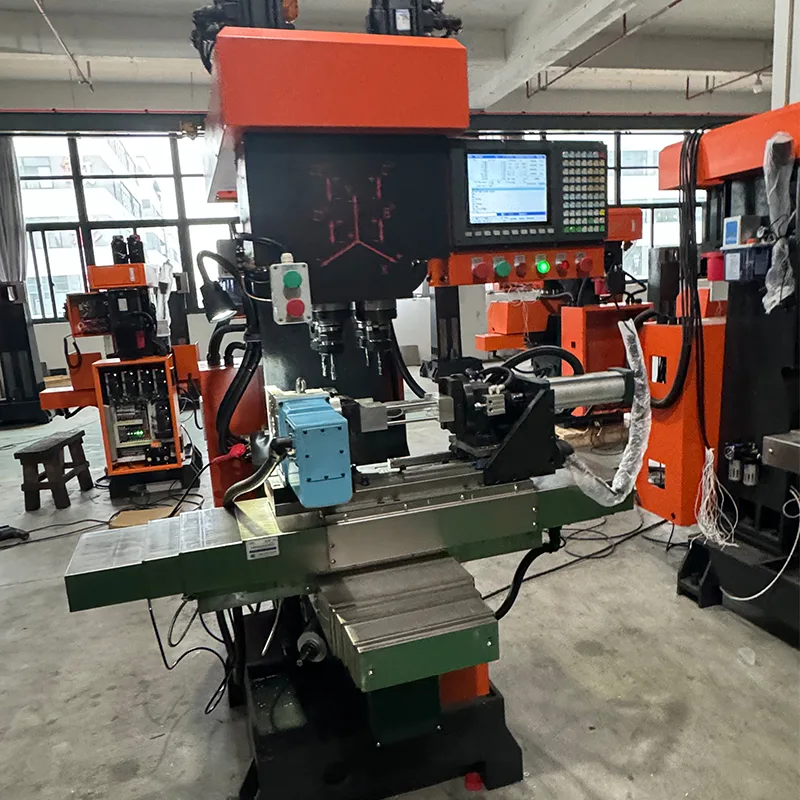

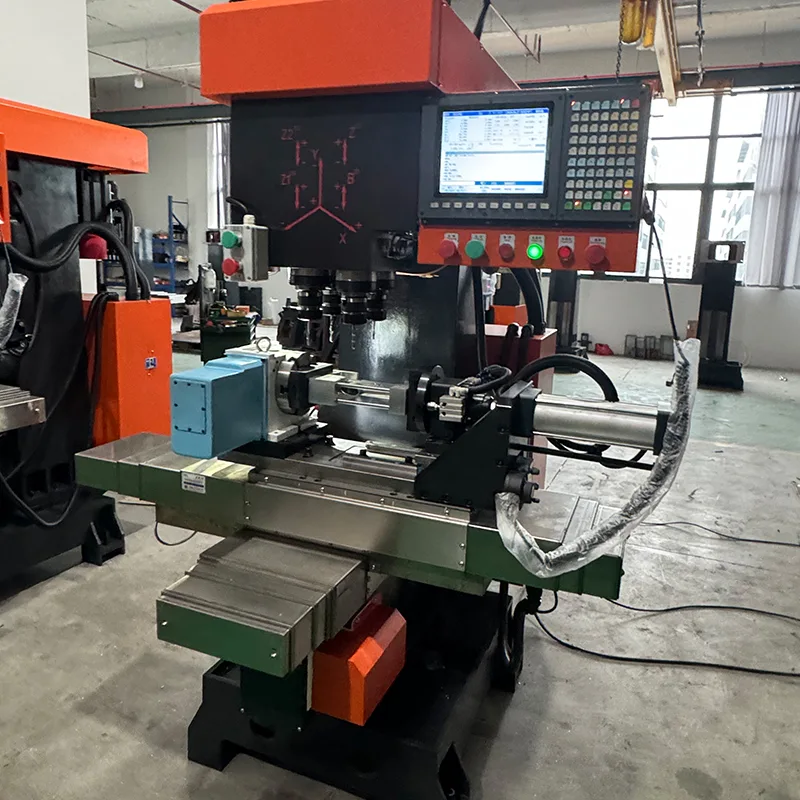

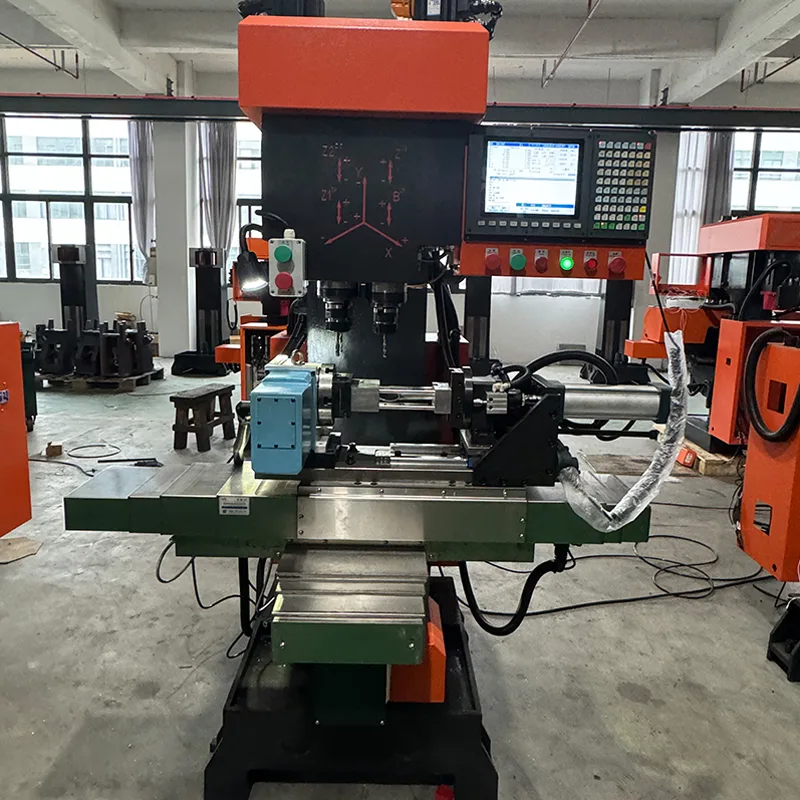

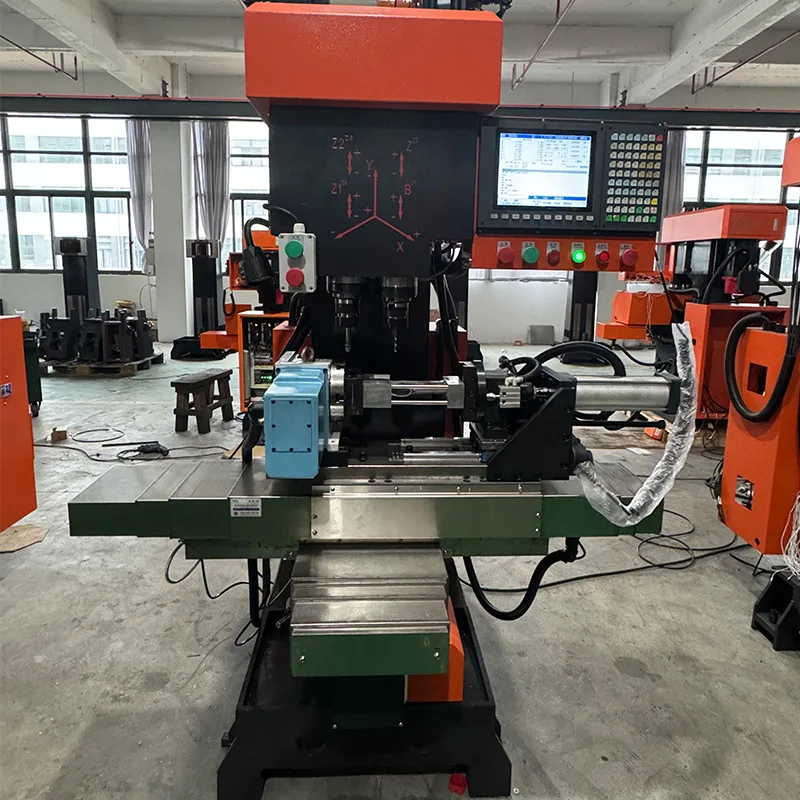

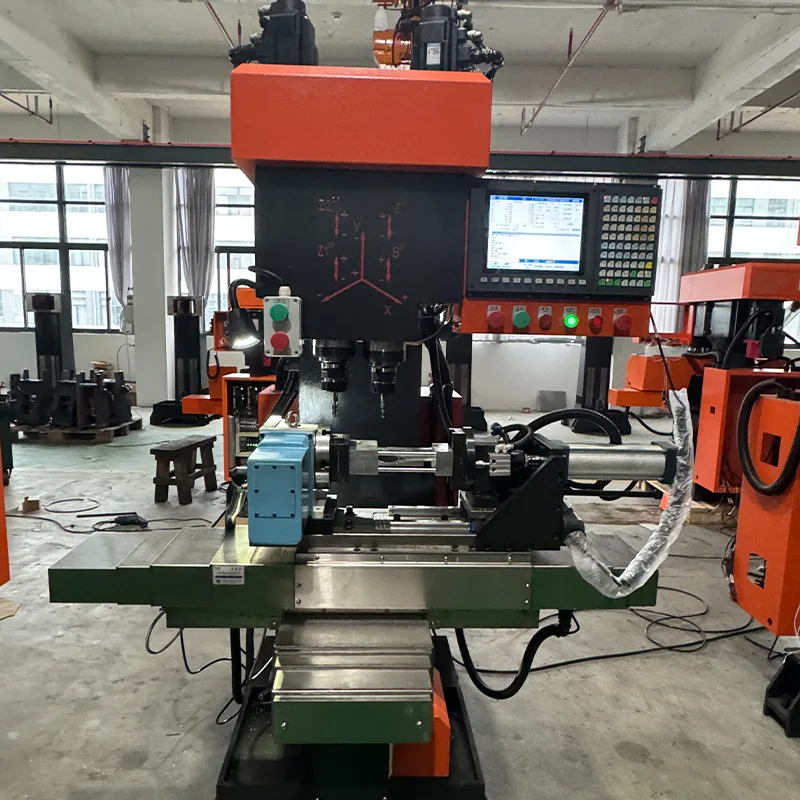

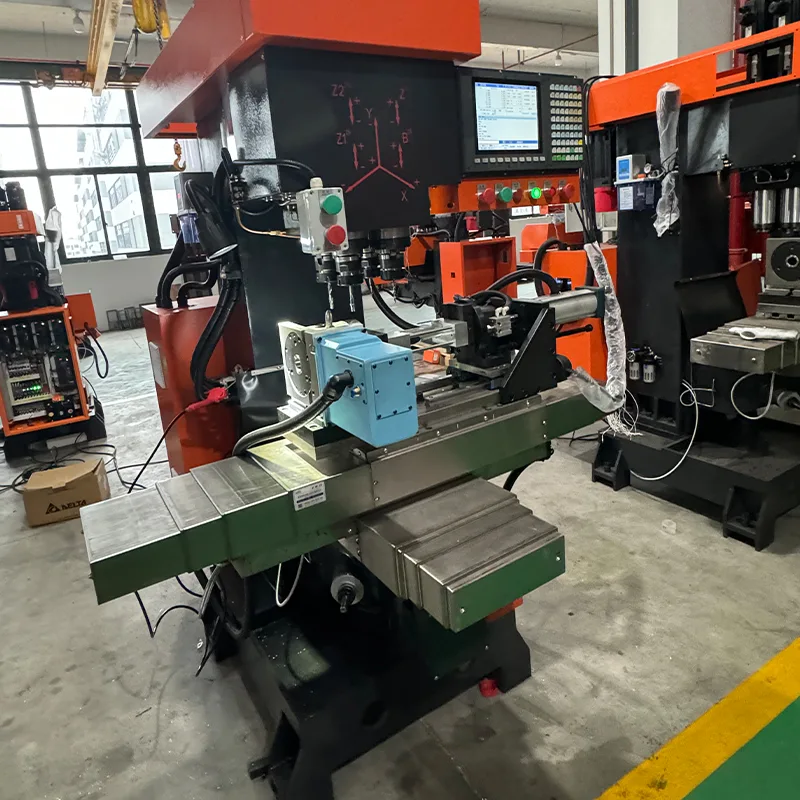

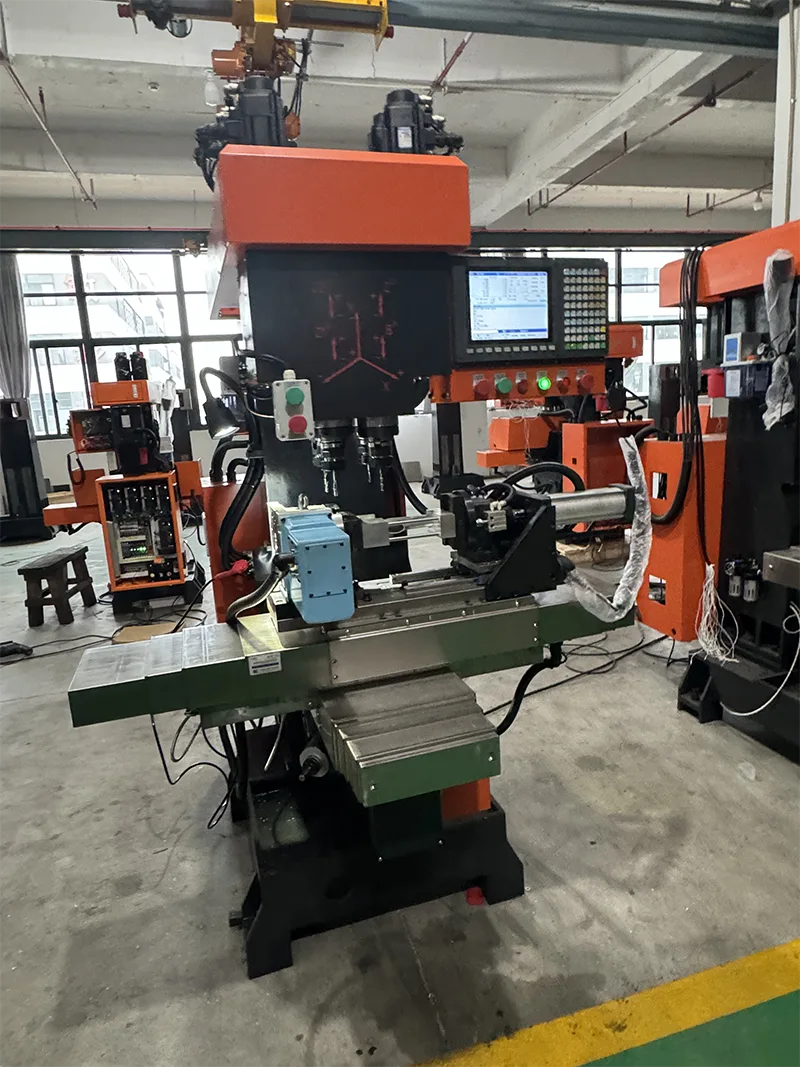

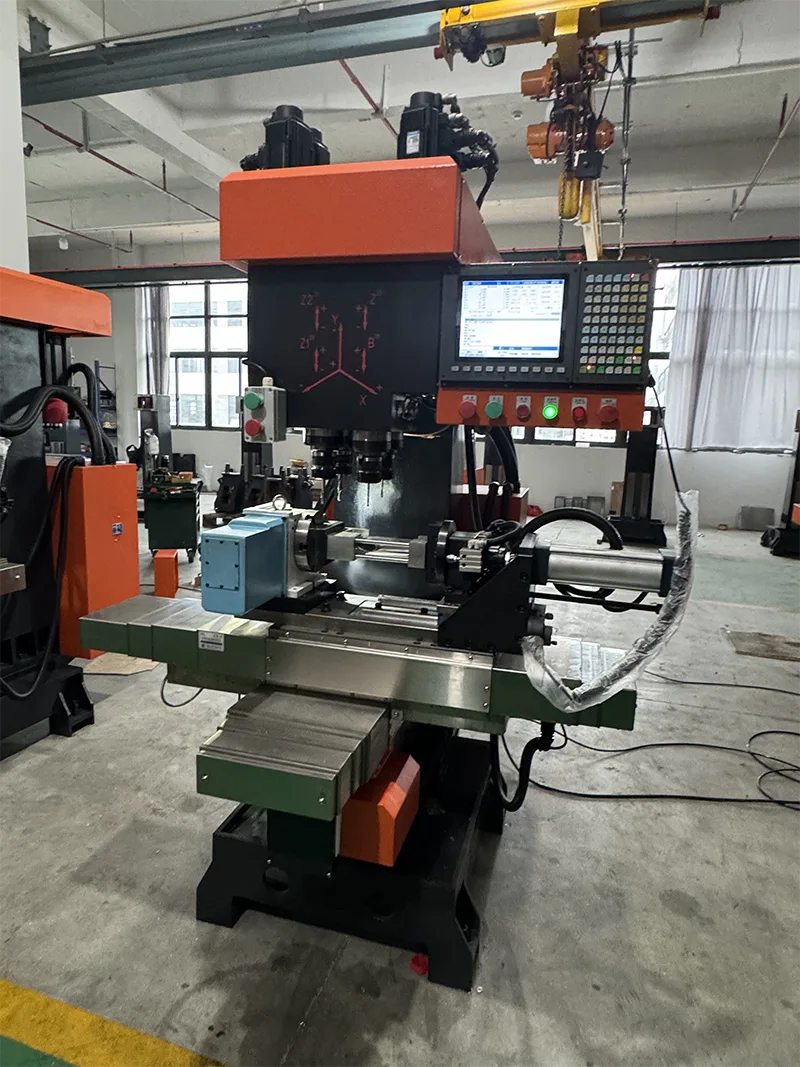

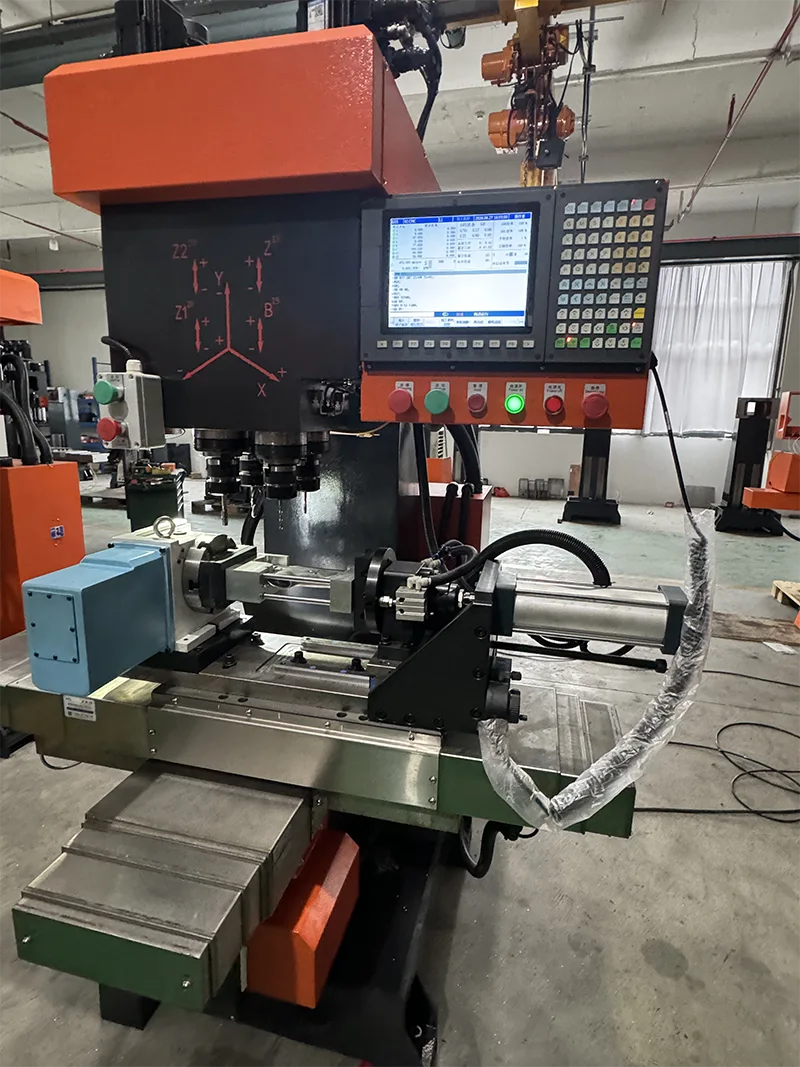

ZSK540 linearno vodilno vrtalno središče odprtega tipa je navpično 4-osno linearno vodilno vrtalno središče odprtega tipa. Ta model je na voljo brez ohišja iz pločevine in ponuja obliko odprtega okvirja, primernega za aplikacije, kjer ni potrebno polno ohišje. Stroj je opremljen s sistemom CNC vodila Taiwan Syntec z zaslonom na dotik, ki ima uporabniku prijazen vmesnik človek-stroj za intuitivno programiranje in preprosto upravljanje. S 4-osno CNC funkcijo lahko vse štiri osi izvajajo operacije vrtanja, narezovanja navojev in rezkanja. Servo motor vretena s 5,5 KW z vgrajenim frekvenčnim pretvornikom omogoča togo narezovanje navojev in brezstopenjsko regulacijo hitrosti, kar zagotavlja natančnost obdelave.

Konfiguracija stroja in strukturne značilnosti

ZSK540 linearno vodilo za vrtanje z navojnim središčem odprtega tipa je izdelano z naslednjimi standardnimi konfiguracijami in strukturnimi značilnostmi.

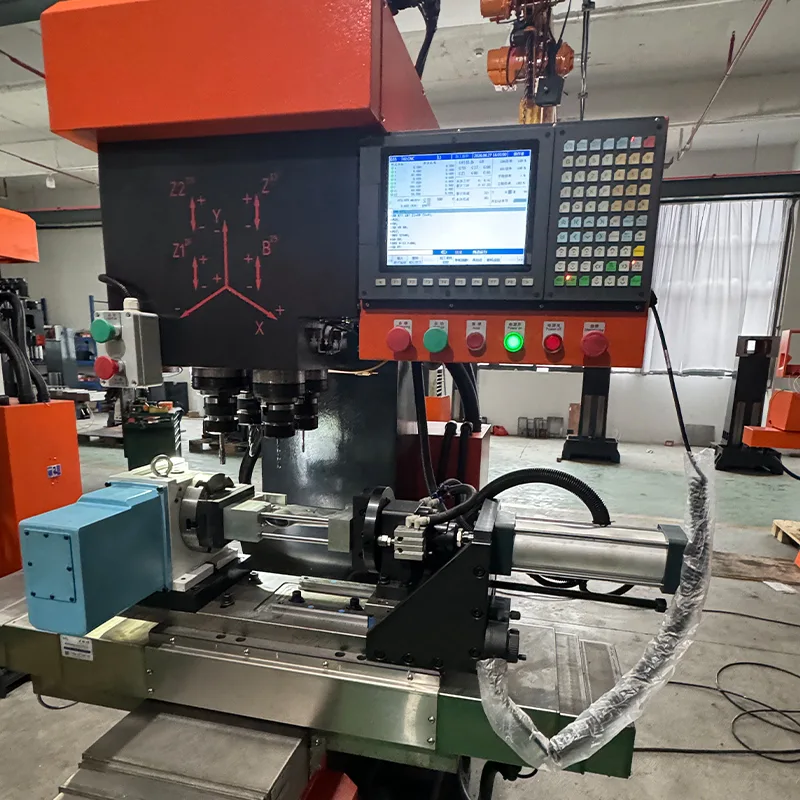

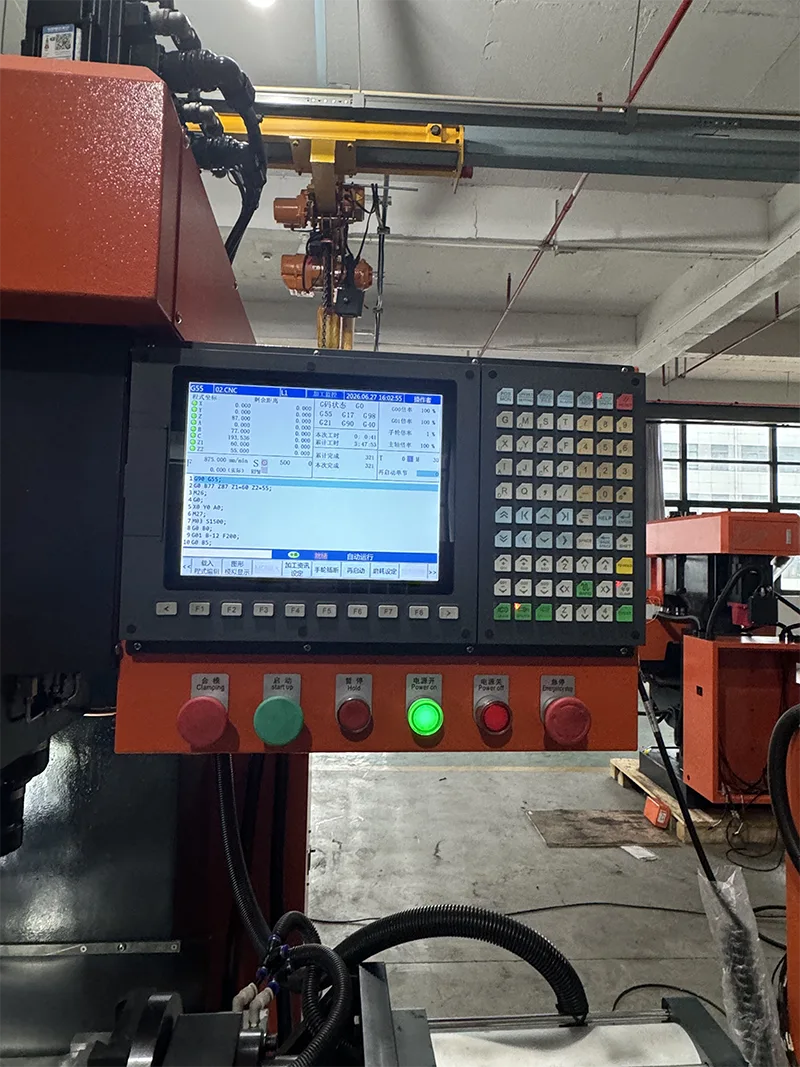

· CNC sistem: Taiwan Syntec bus CNC sistem z zaslonom na dotik. Uporabniku prijazen vmesnik človek-stroj. Intuitivno programiranje. Preprosto delovanje. Hiter za učenje.

· Servo sistem: servo motorji Syntec, skupaj 5 enot (4 z zavoro). 5,5 kW vretenski servo motor Huahong.

· Vreteno: konus vretena BT40. Premer tulca vretena 105 mm. Hitrost vretena 0-3000 r/min.

· Vodila in kroglična vretena: linearna vodila Hiwin (6 enot) in kroglična vretena Dinghan (3 enote). Naklon osi Z 10 mm, naklon osi X/Y 16 mm. Podpira težko rezanje.

· Pnevmatske komponente: pnevmatske komponente, uvožene iz Koreje.

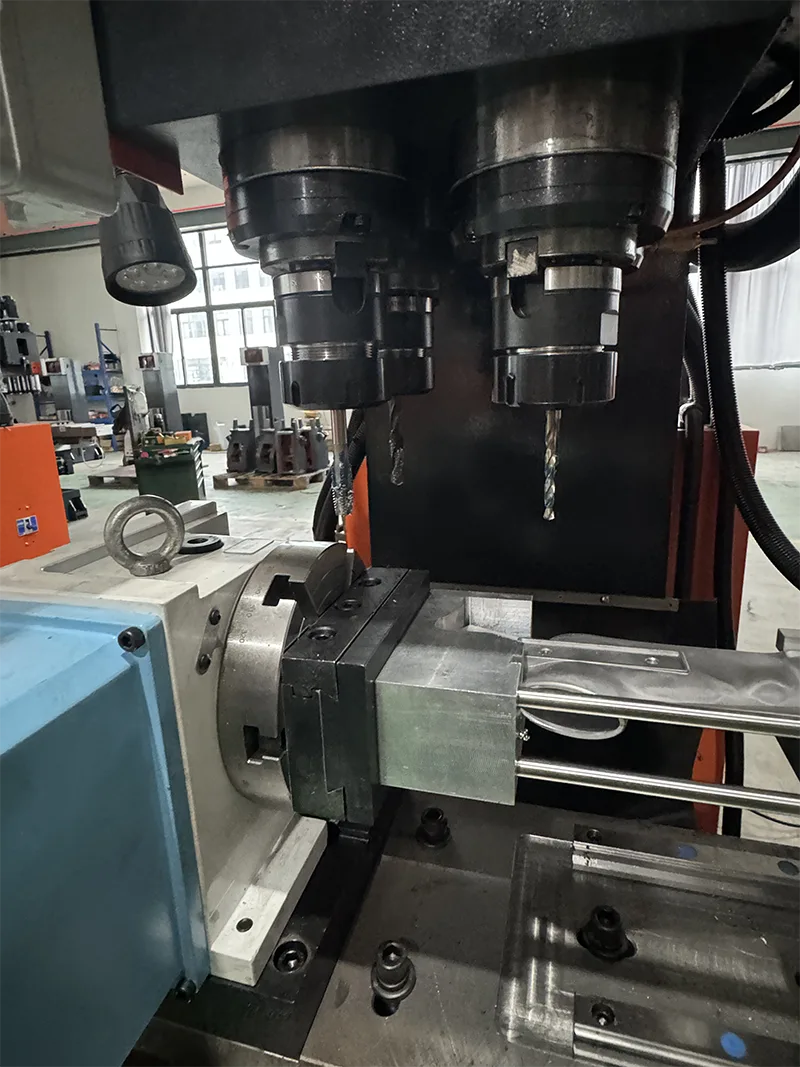

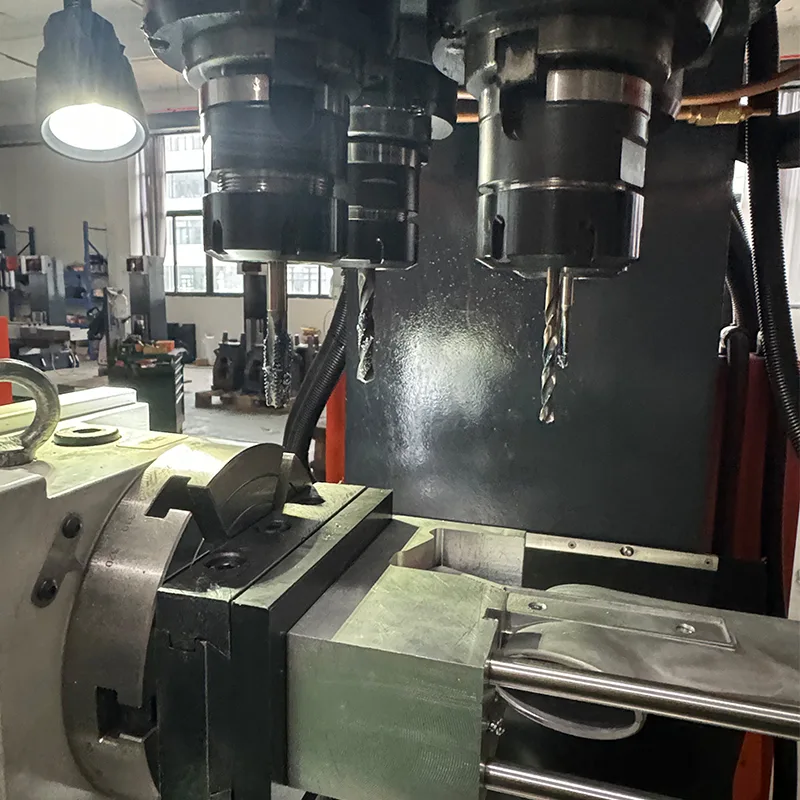

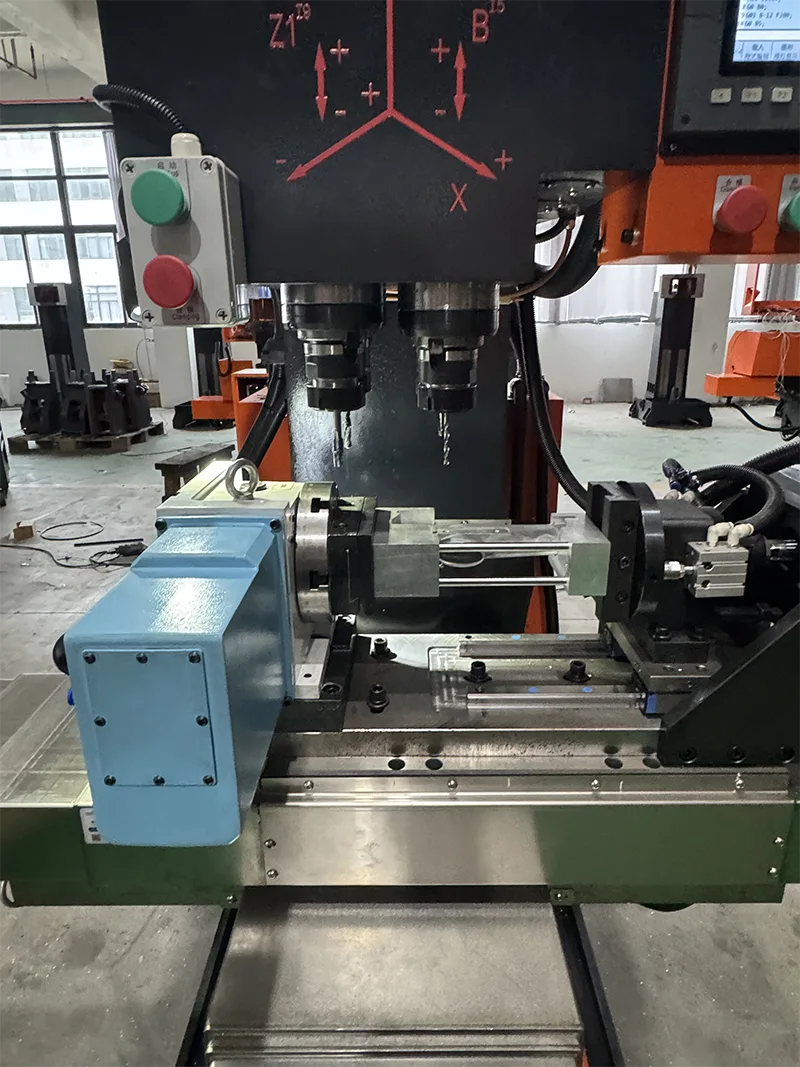

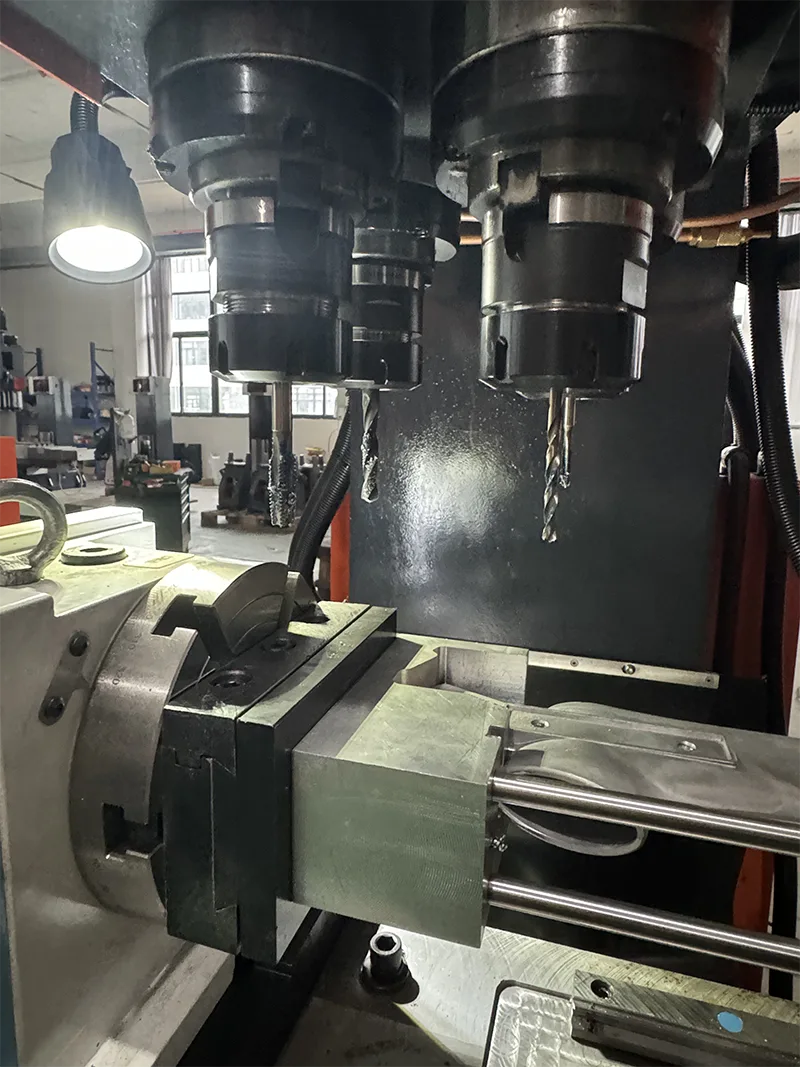

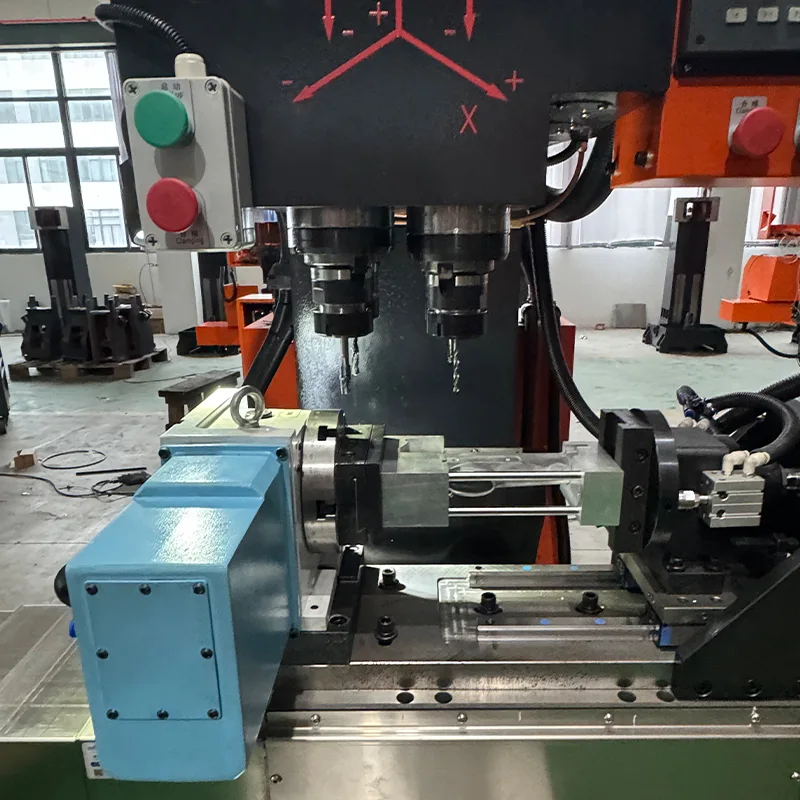

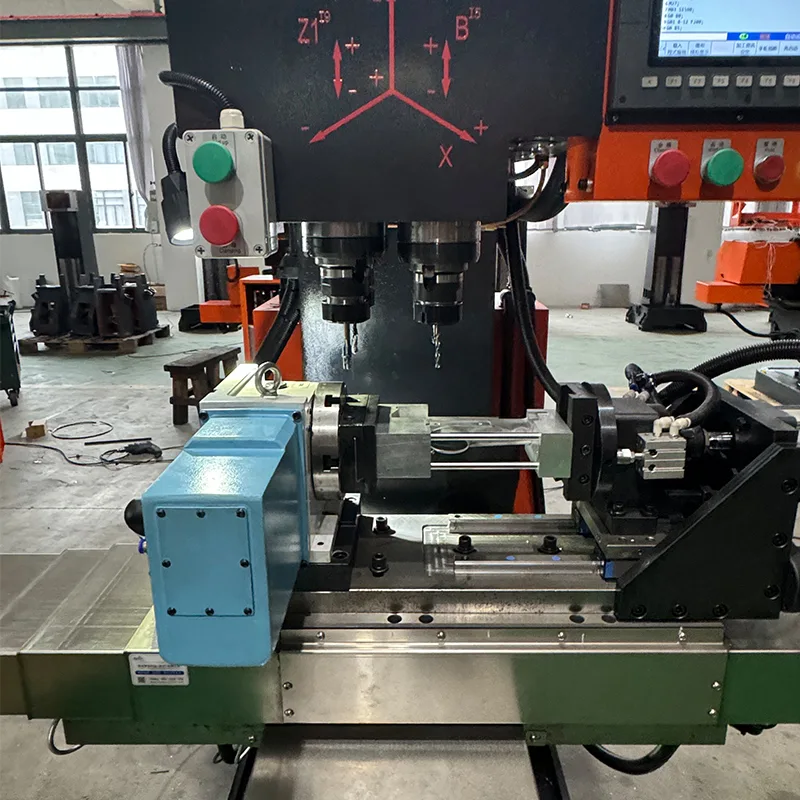

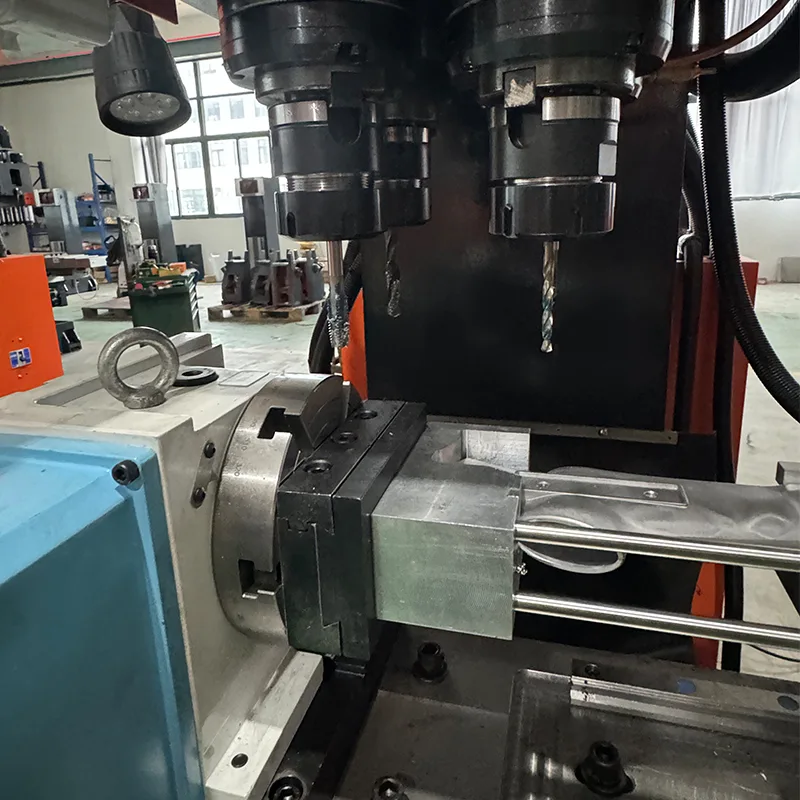

· Četrta os: opremljena s četrto osjo za vrtanje, narezovanje navojev, rezkanje in rezanje na različnih ravninah.

· Električne komponente: kitajske standardne električne komponente. Priložen rezervoar za hladilno tekočino.

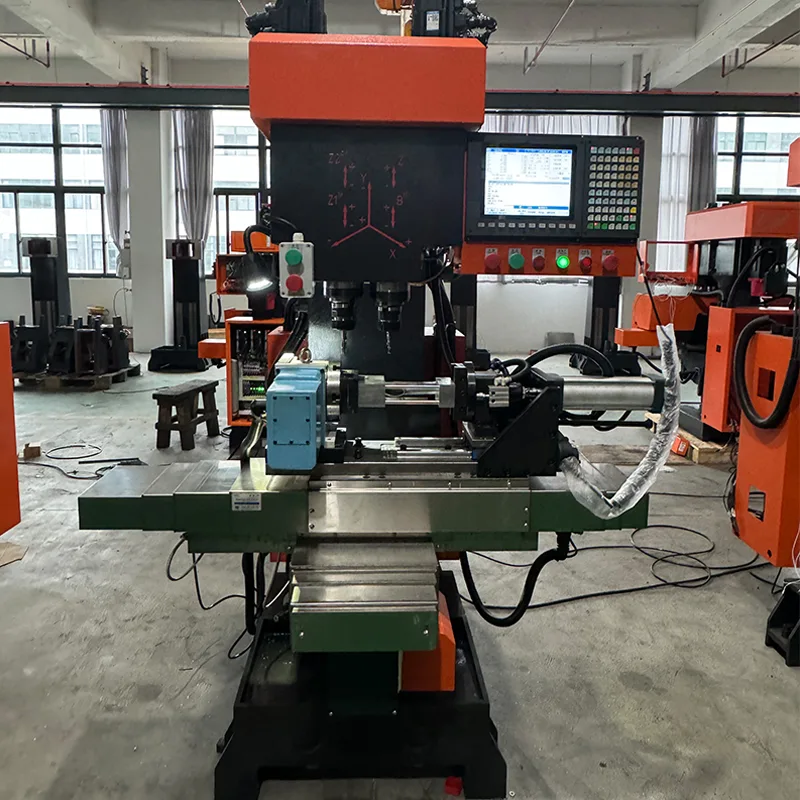

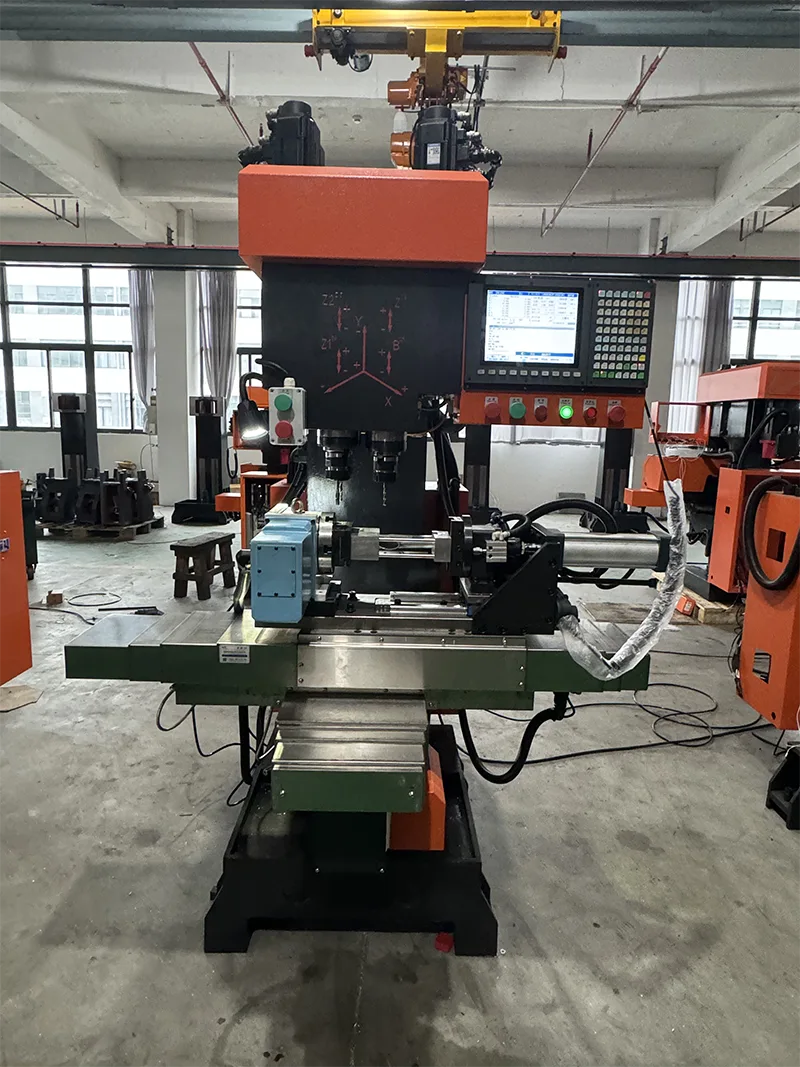

· Zasnova odprtega tipa: brez ohišja iz pločevine. Odprta struktura okvirja za enostaven dostop in nalaganje obdelovanca.

Tehnične specifikacije

Naslednji tehnični parametri veljajo za ZSK540 Linear Guide Drilling Tapping Center Open Type.

Specifikacije četrte osi

ZSK540 Linear Guide Drilling Tapping Center Open Type je opremljen z enoto četrte osi. Veljajo naslednji parametri.

Zmogljivost obdelave in operativne prednosti

ZSK540 Linear Guide Drilling Tapping Center Open Type je zasnovan za učinkovito proizvodnjo z naslednjimi zmogljivostmi in prednostmi.

· Večosna obdelava: 4-osna CNC funkcija omogoča vrtanje, narezovanje navojev, rezkanje in rezanje utorov na različnih ravninah s četrto osjo.

· Zmogljivost težkega rezanja: Delovna miza in srednji nosilec z linearnimi valjčnimi vodili Hiwin in krogličnimi vijaki z valji podpirata težke operacije rezanja.

· Visoka natančnost: digitalno določanje položaja z visoko natančnostjo ponavljanja položaja. Hitra nastavitev orodja.

· Produktivnost: priročno upravljanje omogoča enemu upravljavcu, da poganja več strojev, kar zmanjšuje stroške dela in intenzivnost dela.

· Odprta zasnova: brez pločevinastega ohišja omogoča enostaven dostop za nalaganje in vzdrževanje obdelovanca.

Proizvodni proces in zagotavljanje kakovosti

Yueli sledi strogim procesom proizvodnje in nadzora kakovosti, da zagotovi zanesljivost in natančnost stroja.

· Obdelava materiala: Lito železo, obdelano z visoko temperaturo in staranjem v 6 mesecih.

· Natančna montaža: strog postopek montaže za linearna vodila, kroglična vretena in ležaje.

· Profesionalno strganje: strganje podnožja motorja, strganje na koncu vretena in strganje površine za pritrditev stebra.

· Kontrola kakovosti: zaznavanje napak nagiba s hkratnim merjenjem ravnosti v smereh X in Y. Navpičnost vretena na delovno mizo znotraj 0,01 mm. Pravokotnost vodila osi Z na mizo znotraj 0,01 mm. Pravokotnost vodila osi X-Y znotraj 0,005 mm.

· Sledljivost: znanstvena proizvodnja s popolnoma sledljivim sistemom nadzora kakovosti.

Polja uporabe

ZSK540 Linear Guide Drilling Tapping Center Open Type je primeren za operacije rezanja kovin v več panogah, ki jih opravlja Yueli.

· Materiali: baker, aluminij, cinkova zlitina, jeklo.

· Sanitarna keramika – vodovodne komponente in armature.

· Protipožarni ventili – telesa in komponente ventilov.

· Strojna oprema – strojna oprema za krmiljenje vrat, električna oprema.

· Avtomobilski deli – komponente motorjev, oprema za motorna kolesa.

· Aerospace – natančne komponente.

· Proizvodnja strojev – splošni strojni deli.

Pogosto zastavljena vprašanja

Kakšna je razlika med tem modelom in priloženo različico?

Ta model nima ohišja iz pločevine. Gre za konfiguracijo odprtega tipa.

Kakšna je konus vretena in največja zmogljivost vrtanja?

BT40 konus vretena. Največji premer vrtanja je 50 mm. Največji premer navoja je 50 mm.

Kakšen je hod osi X in Y?

Premik osi X je 400 mm. Premik osi Y je 280 mm.

Katere znamke so linearna vodila in kroglična vretena?

Hiwin linearna vodila in kroglična vretena. Tajvanski Syntec CNC sistem. Pnevmatske komponente, uvožene iz Koreje.

Za katere industrije je ta stroj primeren?

Sanitarna oprema, protipožarni ventili, strojna oprema, električna strojna oprema, vesoljska industrija, proizvodnja strojev, avtomobilski deli.
