Naprava za vrtanje in tapkanje

Kot eden izmed profesionalnih proizvajalcev na Kitajskem bi vam Yueli želel zagotoviti vrtalni in tapkalni stroj. In ponudili vam bomo najboljšo storitev po prodaji in pravočasno dostavo.

Model:LY-650

Pošlji povpraševanje

Opis izdelka

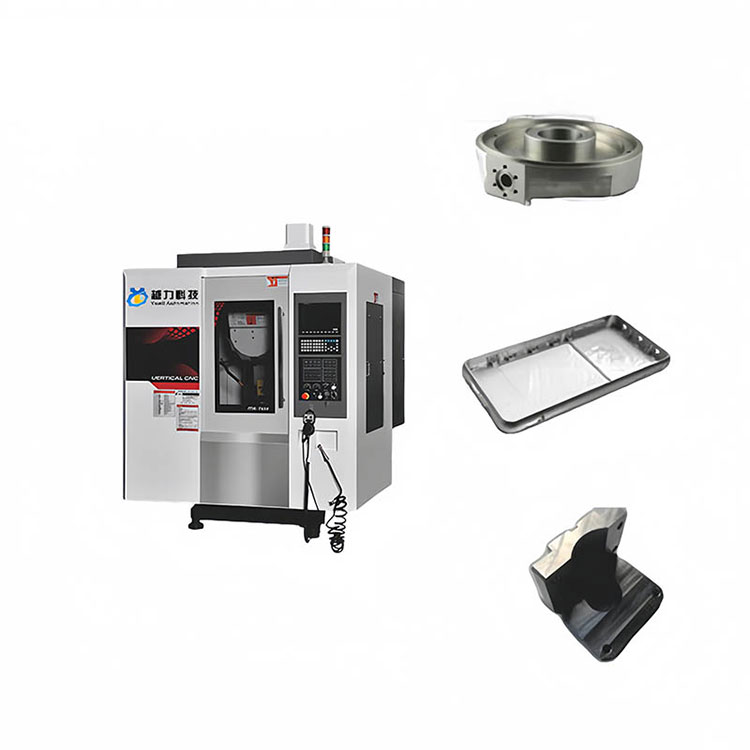

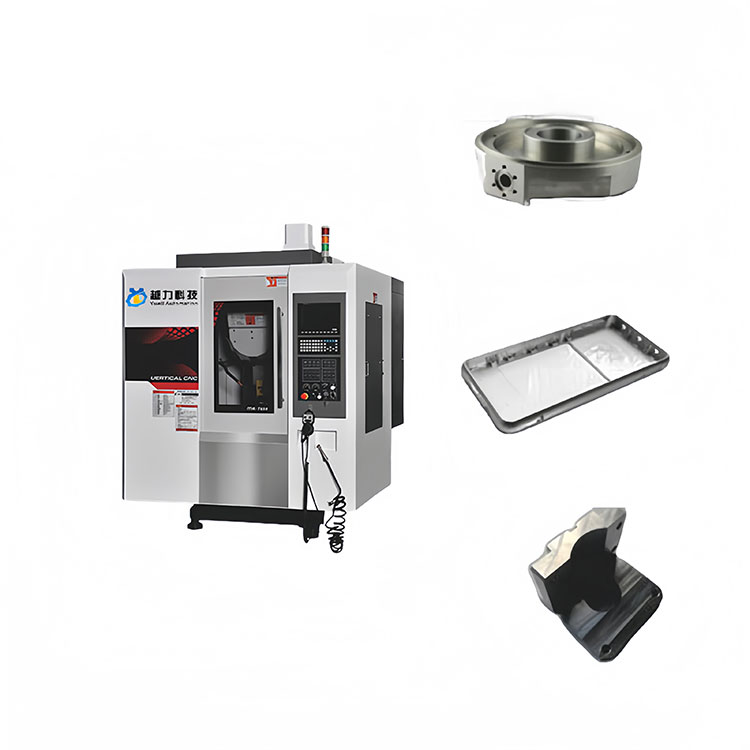

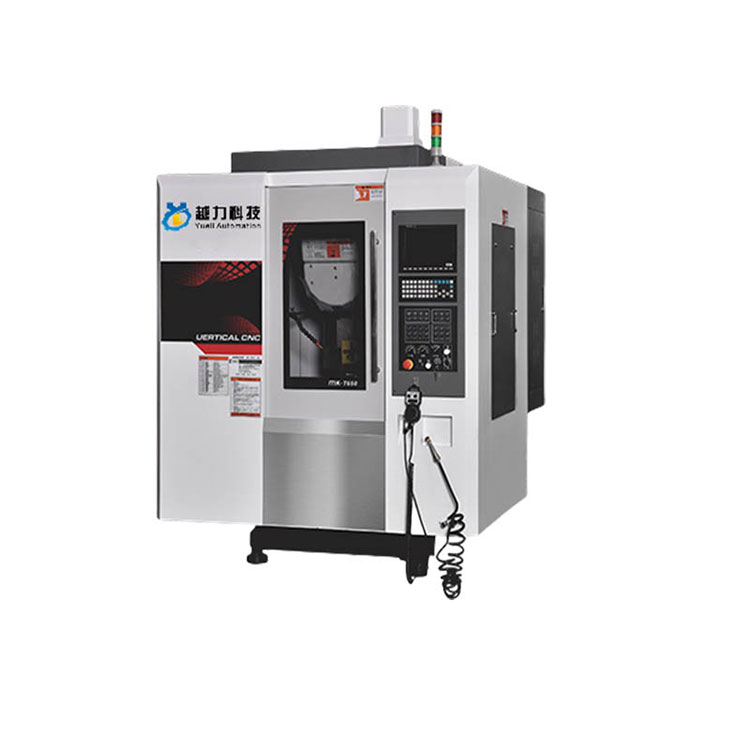

Ly-650 stroj za vrtanje in tapkanje

Yueli, ugledni proizvajalec na Kitajskem, vam je pripravljen ponuditi vrtalni in tapkalni stroj. Obljubimo, da vam bomo zagotovili najboljšo podporo po prodaji in hitro dostavo. Drilling And Tapping Machine

Uvod izdelka:

Pregled funkcije:

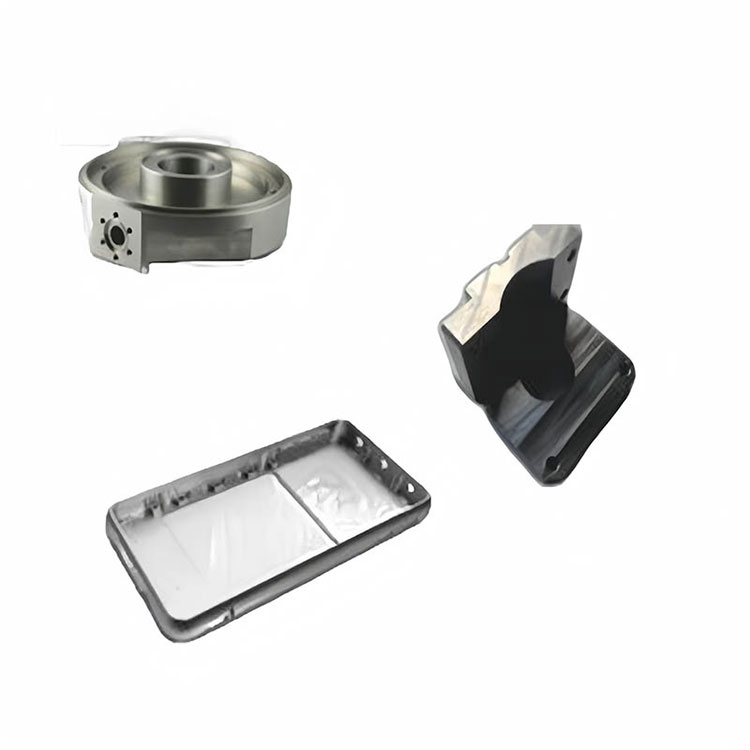

Specializiran za majhne porozne dele in predelavo izdelkov. Primerno je za obdelavo delov mobilnih telefonov, komunikacijske opreme, vesoljske, avtomobilske lokomotive, instrumentov in števcev, lahke industrije in tekstila, elektronskih naprav in proizvodnje strojev, pa tudi bakra, aluminijaste elektrode in druge procesorske industrije;

Glavna struktura je narejena iz visoke moči litega železa in po žarišču stresa in zdravljenju z naravnim staranjem je natančnost postelje trajna in stabilna, dolgo ni deformacije;

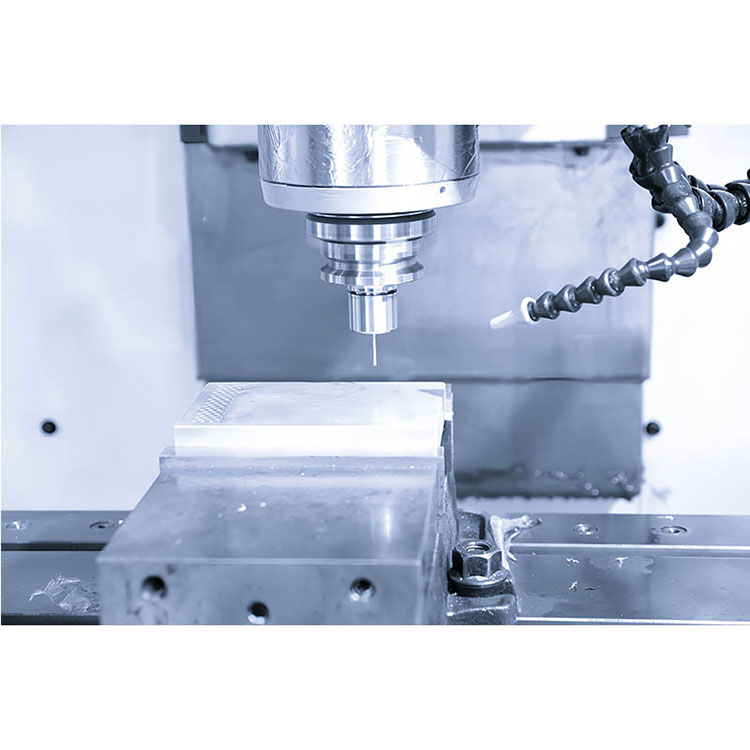

Sprejeti visoko natančno vreteno za stik za uresničitev hitre obdelave obdelovanca; Uporaba sistema hladilnega stroja olja lahko zmanjša dvig temperature, ki jo povzroča visoka hitrost vrtenja vretena, učinkovito izboljša toplotno podaljšanje vretena in izboljša natančnost obdelave;

Storitev orodij za vpenjanje se uporablja za izboljšanje hitrosti spreminjanja orodja in natančnosti obdelovalnega orodja, zmogljivost trgovine z orodji pa 16 ali 21 kosov;

Podstavek za trup sprejme zadnjo nagnjeno konstrukcijsko zasnovo, ki je enostavno očistiti odpadke znotraj obdelovalnega stroja;

Strukturna zasnova visokega stolpca poveča razdaljo med nosnim koncem vretena in delovno mizo, ki je bolj primerna za namestitev in uporabo četrte komponent gredi in naredi območje za obdelavo širše.

Sledite samodejni mazalni oljni oljni, vmesni časovni kvantitativni nadzor vbrizgavanja olja, trajno mazanje gibljivih delov;

Referenčna specifikacija

Mehanski parameter	enota	T650	T850	T1000	T1200
Triasno potovanje	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Velikost tabele	mm	650x475	1000x500	1300x550	1100x500
T-reza	mm	5-18x80	4-16x100	5-18x80	5-18x100
Največja nosilnost ležaja mize	kg	300	500	600	700
Oddaljenost od konca vretena do delovne površine	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Oddaljenost od vretena do sredine stolpca	mm	541	580	580	605
Specifikacije tirnice x osi	mm	35	35	35	30
Specifikacije železniških osi	mm	30	35	35	35
Z osi železniške specifikacije	mm	35	35	35	35
Specifikacije vijakov x/y/z	mm	32x16	36x16	36x16	36x16
Specifikacija vretena		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Največja hitrost vretena	RPM	20000	20000	20000	20000
Moč vretena	kw	5.5	5.5	5.5	7.5
X/Y/Z Triosna moč motorja	kw	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/y/z hitra največja hitrost	m/my	48	48	48	48
X/y/z največja hitrost rezanja	mm/min	10000	10000	10000	10000
Natančnost pozicioniranja tri osi	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Tri natančnost pozicioniranja osi	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Specifikacija zračnega tlaka	kg/cm2	6-7	6-7	6-7	6-7
Velikost stroja	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Strojna teža	T	3.2	4.5	5.3	6.5

Različne možnosti sistema CNC

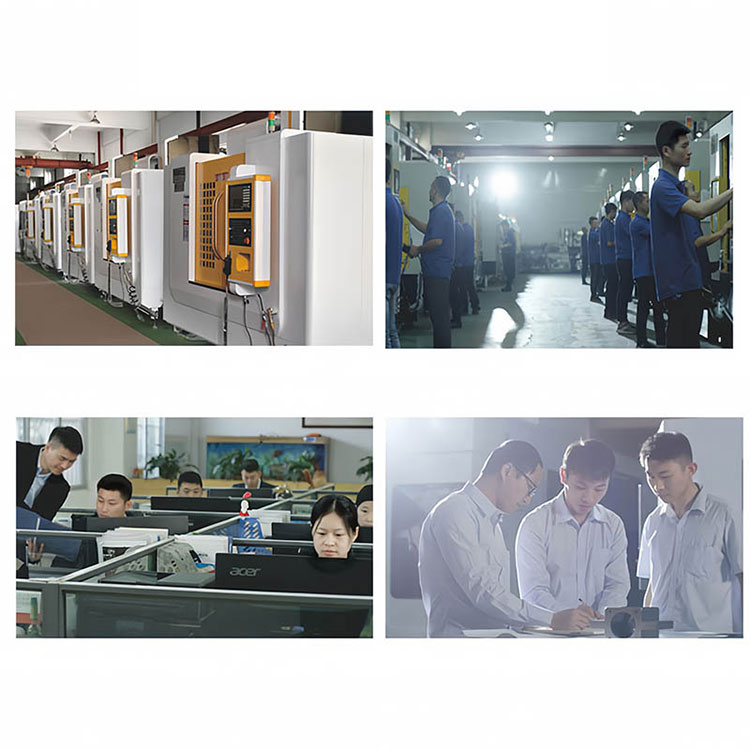

Moč podjetja

Drilling And Tapping Machine

Proces proizvodnje

1, lito železo po visoki temperaturni peči in starajoči se obdelava več kot šest mesecev.

2, strog postopek sestavljanja (sklop železnice, sklop svinčevega vijaka, sklop ležajev itd.).

3, Izjemna tehnologija strganja (motorični strgalec, strganje vretena, strgalo vgradnje stolpcev).

4, Znanstvena proizvodnja, sledljivost celotnega procesa sistema za nadzor kakovosti.

Drilling And Tapping Machine

Sistem zagotavljanja kakovosti

1. Pri zaznavanju napake naklona je mogoče istočasno preizkusiti naravnost linearne osi v smeri XX in YY.

2, zagotovite natančnost obdelave in montaže vsakega dela obdelovalnega stroja. Izmerita se formalna natančnost pozicioniranja in večkratna natančnost pozicioniranja obdelovalnega orodja.

3, celoten stroj zazna natančnost navpične stopnje vretena in ravnine tabele, natančnost pa je potrebna za zagotovitev v 0,01 mm.

4. Vertikalnost z-osi vodnika z osi in delovno mizo odkrije celoten stroj, natančnost pa je zagotovljena v 0,01 mm.

5. Stroj zazna vertikalnost tirnice vodnika XY osi, ki zahteva natančnost v 0,005 mm.
