Vertikalni triosni vrtalni obdelovalni center za navoje
  • Vertikalni triosni vrtalni obdelovalni center za navojeVertikalni triosni vrtalni obdelovalni center za navoje
  • Vertikalni triosni vrtalni obdelovalni center za navojeVertikalni triosni vrtalni obdelovalni center za navoje
  • Vertikalni triosni vrtalni obdelovalni center za navojeVertikalni triosni vrtalni obdelovalni center za navoje
  • Vertikalni triosni vrtalni obdelovalni center za navojeVertikalni triosni vrtalni obdelovalni center za navoje

Vertikalni triosni vrtalni obdelovalni center za navoje

YueLi je proizvajalec in dobavitelj obdelovalnih centrov za navpično triosno vrtanje in navoje na Kitajskem.

Pošlji povpraševanje

Opis izdelka

Vertikalni triosni vrtalni obdelovalni center za navoje (za ventile, vodovodne instalacije, prhe)



1. HUST CNC sistem; vmesnik človek-stroj z zaslonom na dotik, prijazen dialog, intuitivno programiranje in enostavno upravljanje. Navadni ljudje se tega lahko hitro naučijo.

2. Štiriosne CNC funkcije so: vse štiri osi lahko vrtajo, narezujejo, rezkajo in posrebrijo podajanje krogličnega vijaka. Opremljen je s 5,5 KW servo glavnim motorjem za realizacijo togega prisluškovanja sistema. Opremljen je s frekvenčnim pretvornikom in je lahko brezstopenjski. Regulacija hitrosti zagotavlja tudi natančnost obdelave.





Pregled funkcij:


1. HUST CNC sistem; vmesnik človek-stroj z zaslonom na dotik, prijazen dialog, intuitivno programiranje in enostavno upravljanje. Navadni ljudje se tega lahko hitro naučijo.

2. Štiriosne CNC funkcije so: vse štiri osi lahko vrtajo, narezujejo, rezkajo in posrebrijo podajanje krogličnega vijaka. Opremljen je s 5,5 KW servo glavnim motorjem za realizacijo togega prisluškovanja sistema. Opremljen je s frekvenčnim pretvornikom in je lahko brezstopenjski. Regulacija hitrosti zagotavlja tudi natančnost obdelave.

3. Pnevmatske komponente, uvožene iz Južne Koreje.

4. Delovna miza in srednja podpora sta opremljena s srebrnimi valjčnimi žičnimi merilniki in valjčnimi vijaki za doseganje zahtevnega rezanja.

5. Digitalno nadzorovano pozicioniranje, visoka ponovljivost, natančnost pozicioniranja in hitra hitrost prilagajanja orodja.

6. Delovanje je priročno in hitro, kar omogoča eni osebi, da ima več strojev, kar močno zmanjša stroške dela in intenzivnost dela.

7. Opremljen s popolnoma zaprtim zaščitnim pokrovom, da je delavnica čista in urejena


Mehanski parametri:



Specifikacija imena

50 triosna linearna tirnica

ime parametra

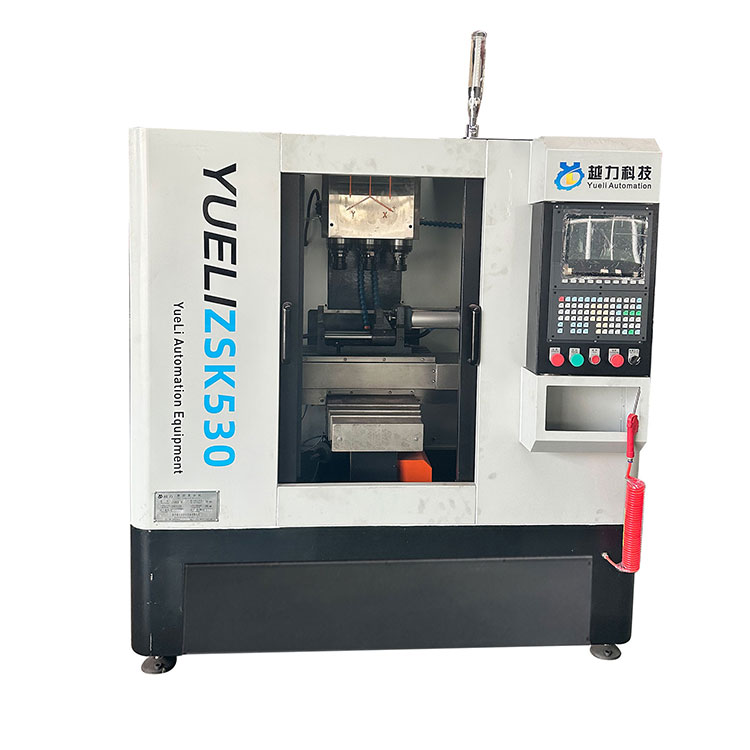

ZSK 530

Največji hod X-osi (vijak) mm

400 mm

Največji hod osi Y mm

280 mm

Premer tulca vretena mm

105 mm

Konus vretena

BT40

Z1/Z2/Z3/Z4 največji hod mm

110 mm

Razdalja vretena mm

120 mm

Konec vretena do delovne mize mm

250/500 mm

Razdalja med osjo vretena in vodilom postelje mm

250

Največji premer vrtanja mm

50 mm

Največji premer navoja mm

50 mm

Hitrost vretena r/min

0-3000 vrt/min

Moč motorja vretena KW

5,5KW

Skupne mere LWH:

1700*1850*2250

Neto teža strojnega orodja KG

1600KG



Prikaz izdelka v obdelavi:



Proces produkcije:

1 Lito železo je bilo obnovljeno pri visokih temperaturah in starano več kot šest mesecev.

2 Strog postopek sestavljanja (sestavljanje linijskih tirnic, sestavljanje vijakov, sestavljanje ležajev itd.)

3   Izvrstna tehnologija strganja (strganje podnožja motorja, strganje končne ploskve vretena, strganje površine za pritrditev stebra).

4、  Znanstvena proizvodnja in sistem nadzora kakovosti s popolno sledljivostjo.

Zagotavljanje kakovosti


1. Pri izvajanju zaznavanja napak naklona je mogoče istočasno zaznati ravnost linearne vodilne tirnice v smereh xx in yy, da se zagotovi natančnost obdelave in montaže vsake komponente strojnega orodja. Izmerjena je bila dejanska natančnost pozicioniranja in ponavljajoča se natančnost pozicioniranja obdelovalnega stroja.

2. Celoten stroj zazna navpičnost vretena in natančnost obdelovalne ravnine, ki mora biti znotraj 0,03 mm.

3. Celoten stroj zazna pravokotnost med vodilom z-osi in delom, zato je treba zagotoviti, da je znotraj 0,03 mm.

4 Celoten stroj zazna navpičnost vodila osi xy, natančnost pa mora biti znotraj 0,01 mm.




Področja uporabe


Primeren je za obdelavo majhnih in srednje velikih serij kompleksnih delov, kot so majhne in srednje velike škatle, plošče, plošče, ventili, školjke, kalupi itd. Široko se uporablja v preciznih delih, preciznih kalupih, izdelkih 5G, strojni opremi , avtomobilskih delov in medicinske opreme. industrija.

naše storitve:

1. Odgovorite na povpraševanje v 24 delovnih urah.

2. Izkušeno osebje odgovori na vsa vaša vprašanja v tekoči angleščini.

3. Na voljo je prilagojen dizajn. UEM & UBM sta dobrodošla.

4. Ekskluzivno in edinstveno rešitev lahko naši stranki zagotovijo naši dobro usposobljeni in strokovni inženirji ter osebje.

5. Poseben popust in zaščita prodaje sta zagotovljena našemu distributerju.

6. Profesionalna tovarna: Smo proizvajalec, specializiran za proizvodnjo vseh vrst strojev že več kot 20 let, konkurenčen z dobro količino.

7.Vzorec: Če je količina naročila dovolj velika, lahko pošljemo vzorec za testiranje v enem tednu. Toda stroške pošiljanja običajno plačate vi, stroški bodo vrnjeni, ko bomo prejeli uradno naročilo.

8. Kot pošteni prodajalec vedno uporabljamo vrhunske surovine, napredne stroje in usposobljene tehnike, da zagotovimo, da so naši izdelki dokončani v visoki kakovosti in s stabilnimi lastnostmi. Dobrodošli, da nas kontaktirate ali obiščete naše podjetje.


naše podjetje:


Podjetje Quanzhou Yueli Automation Equipment Co., Ltd je bilo ustanovljeno leta 2013 in pokriva površino 3000 kvadratnih metrov. Podjetje se nahaja v mestu China Plumb Town--Nanan, Fujian. To je proizvodno podjetje, ki ga vodijo sestavljeni stroji za vrtanje navojev, centri za vrtanje navojev in procesni center za rezkanje navojev za vrtanje. Podjetje se zavezuje, da bo služilo različnim industrijam, kot so sanitarna oprema, protipožarni ventili, strojna oprema, električna strojna oprema, vesoljska industrija, proizvodnja strojev in tako naprej.

Podjetje Quanzhou Yueli Automation Equipment Co., Ltd se je razvilo iz preproste proizvodne industrije za sestavljanje v proizvajalca strojne obdelave, ki zbira raziskave in razvoj, proizvodnjo, prodajo in storitve. Ima v lasti CNC brusilni stroj za portalne tirnice, vrtalni mlin, stroj za rezkanje, kopanje, poliranje in drugo napredno preskusno opremo. Izdelek našega podjetja izvira iz prodajne in servisne mreže na celotnem kitajskem domačem trgu. Izvažajo se v tuje države in regije.

Še naprej uvajamo inovacije in si prizadevamo za popolnost naših izdelkov. Specializirani smo za kakovost, osredotočenost na duha, predano storitev, da pridobimo večno podporo in globoko naklonjenost naših strank.

Tudi v prihodnje se bomo posvetili potrebam uporabnikov, nenehno izboljševali strokovno raven, kakovost znanosti in tehnologije. Osvojite trg s kakovostjo. Pripravljeni smo združiti roke pri ustvarjanju naše sijajne prihodnosti.
